技术摘要：
本发明提供一种即使不准备另外的可穿戴终端等也可以检测使用者的基本生命体征并将其发送到外部的便携式气体抽吸装置。本发明的便携式气体抽吸装置具备：电池；操作装置，由使用者通过手指接触或按压所述操作装置来发送请求产生氢气和/或氧气的控制信号；控制基板，控制  全部
背景技术：
近年来，在神经退行性疾病和急性肺部疾病等各种动物疾病实验、以及在代谢综 合症和糖尿病等方面的人类临床实验中，氢气的有效性受到关注，并且，正在积极地进行着 医疗应用中的各种研究。此外，即使是未患特定疾病的所谓未病的人，特别是在身体内容易 产生活性氧的运动时、饮食时、吸烟时、在紫外线/污染环境下滞留时、睡眠不足或长时间劳 动等的受到高压力时等的各种状态下，为了防止衰老、促进美容/健康，推荐将氢摄入到身 体内。 此外，除了氢气以外，氧气也用于产生细胞能量，并且，是人体进行代谢必不可少 的要素。着眼于氧激活人体细胞，近年来，研究表明，为了从疲劳中恢复，促进骨折等病状的 自然治愈，改善血液循环障碍，美容，消除压力等，已发现有意识地将氧气摄入到体内是有 效的。 鉴于这种情况，近年来，提供了可以摄取氢气、氧气的氢气等发生装置，申请人也 提供了一种充电式、小型且廉价，可供使用者携带并自由搬运、而且能够选择性地产生氢气 和氧气的便携式气体抽吸装置。 现有技术文献 专利文献 专利文献1：日本特开2004－41949号公报 专利文献2：日本特愿2014－019640号公报
技术实现要素：

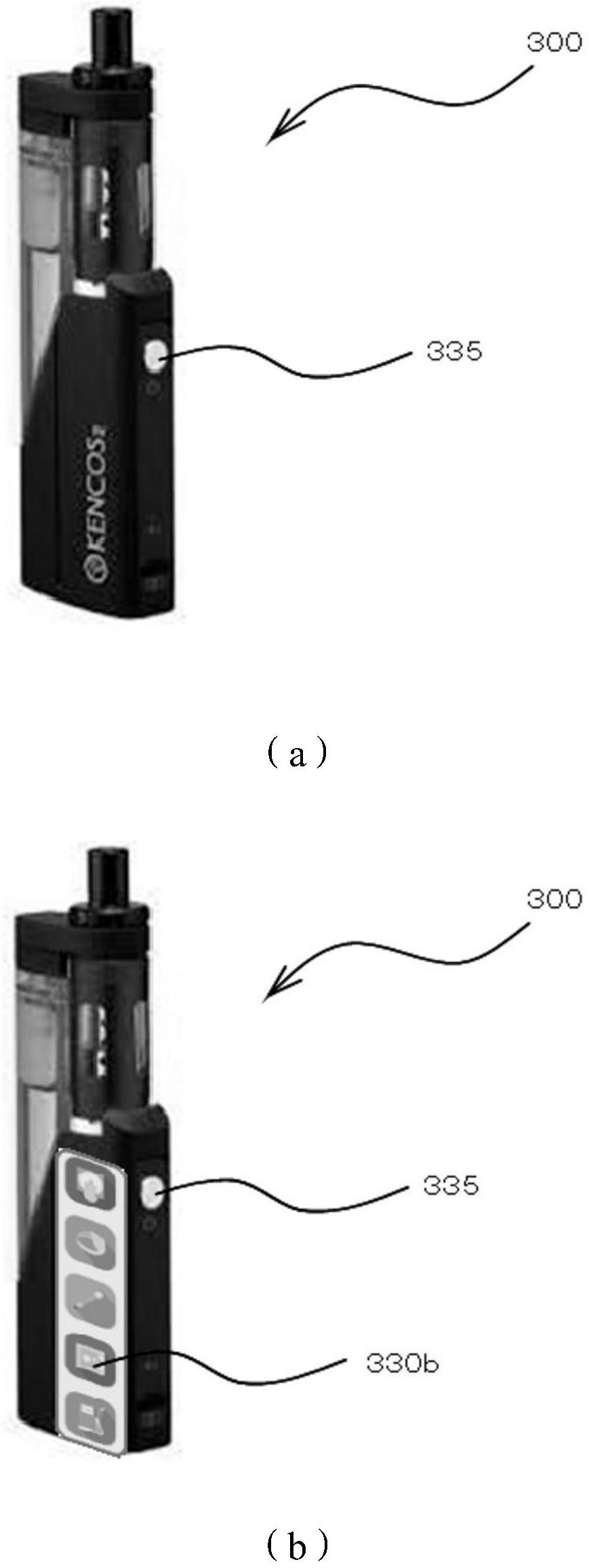

发明要解决的问题 然而，使用以往的氢气等发生装置进行的氢气等的摄取毕竟是由使用者自己进行 身体状况管理，并根据自己的判断在所需时摄取氢气等，因而并不一定能够在所需时摄取 适量的氢气等，作为促进健康的工具是不完整的。另一方面，近年来，可以日常计测关于心 率、呼吸数等的基础的生命体征，从而容易实时诊断使用者的身体状况。 作为这种生命体征的计测装置，具有近年来发展显著的通用的可穿戴终端，但根 据使用者的不同，还存在很多这样的情况：不具有另外的可穿戴终端的情况、日常不具有或 不佩戴可穿戴终端的情况。 本发明是鉴于以上情况而作出的，本发明的目的在于提供一种除了便携式气体抽 吸装置以外，即使不准备另外的可穿戴终端等也可以检测使用者的基本的生命体征并将其 发送到外部，并且，能够抽吸与其对应的合适的气体的便携式气体抽吸装置。 3 CN 111556768 A 说　明　书 2/10 页 用于解决问题的手段 为了解决上述问题，在本发明中提供了一种便携式气体抽吸装置，其具备：电池； 操作装置(例如，参照本实施方式中的操作按钮335)，由使用者通过手指接触或按压所述操 作装置来发送请求产生氢气和/或氧气的控制信号；控制基板(例如，参照本实施方式中的 控制基板33，42)，控制来自该电池的电力供给；一对正负电极(例如，参照本实施方式中的 网状电极17)，通过该控制基板使来自电池的电力通电或断电；可储水的电解槽(例如，参照 本实施方式中的电解槽10)，该一对正负电极插入到其内部；以及吸嘴(例如，参照本实施方 式中的混合器2和吸嘴5)，能够使该电解槽内部的预定气体流入并抽吸该气体，其中，当使 用者通过手指接触或按压所述操作装置时，所述操作装置检测该使用者的数值化的生命体 征。 根据本发明，由于可以利用请求释放氢气的开关(操作装置)来检测使用者的生命 体征，因而可以使便携式气体抽吸装置作为与使用者个人的实际身体状况相对应的健康促 进用设备发挥功能，该健康促进用设备可以在观察使用者的健康状况的同时选择合适的氢 气等的气体或抽吸量。特别地，即使鉴于要求有效利用由可穿戴终端检测到的数据的社会 状况，也可以将本发明的便携式气体抽吸装置定位为一种可穿戴终端，这是有益的。 此外，优选的是，所述操作装置基于检测到的生命体征向控制基板发送控制信号， 所述控制信号用于请求产生事先设定的预定量的氢气和/或氧气。 根据该操作装置，可以根据在使用本发明的便携式气体抽吸装置时检测到的使用 者的生命体征来控制氢气等的产生量并让使用者摄取，可以进行与每个使用者的当前身体 状况相对应的合适的健康促进。 此外，作为另一结构，本发明的便携式气体抽吸装置也可以具备：生命体征发送装 置，将由所述操作装置检测到的生命体征发送到外部；以及电力信号接收装置，从外部接收 通过所述控制基板控制所述电池向一对正负电极的电力供给的控制信号，并将其发送到控 制基板。 在该便携式气体抽吸装置中，将检测到的使用者的生命体征发送到外部服务器或 云服务器，通过安装在其他可穿戴终端等的应用程序等对所需的氢气量进行分析，通过返 回与之相应的向便携式气体抽吸装置的一对正负电极供给电力的控制信号，能够进行与实 际的身体状况相符的健康促进。在该便携式气体抽吸装置的情况下，对于根据生命体征所 需要的气体量等不了解的使用者来说也是有利的。 发明的效果 本发明的便携式气体抽吸装置可以使使用者在所需的场所/时间抽吸氢气等，伴 随于此，即使不准备其他的可穿戴终端等，便携式气体抽吸装置自身也可以在抽吸操作的 同时检测基本的生命体征，可以抽吸与使用者的实际的身体状况相对应的氢气等。 此外，根据本发明的便携式气体抽吸装置，由于可以基于实际使用的使用者个人 的生命体征进行合适的气体选择/气体量的控制，因而即使是不具有专门知识的使用者，也 可以进行对自身的健康促进所需的气体摄取。 附图说明 图1是例示出本发明的便携式气体抽吸装置的各部件的组装分解图。 4 CN 111556768 A 说　明　书 3/10 页 图2示出了从图1的本发明的便携式气体抽吸装置的各方向观察的图，图2中的(a) 示出了左侧视图，图2中的(b)示出了主视图，图2中的(c)示出了右侧视图，图2中的(d)示出 了仰视图，图2中的(e)示出了俯视图。 图3示出了图1至图2的本发明的便携式气体抽吸装置沿图2中的(c)的线A－A的剖 视图。 图4中的(a)示出了本发明的便携式气体抽吸装置的实施例的照片图，图4中的(b) 示出了本发明的便携式气体抽吸装置的另一实施例的照片图。 图5(a)示出了本发明的便携式气体抽吸装置的实施例的框图。 图5(b)示出了本发明的便携式气体抽吸装置的另一实施例的框图。 图6(a)示出了本发明的便携式气体抽吸装置的实施流程。 图6(b)示出了本发明的便携式气体抽吸装置的实施流程。 图7(a)示出了本发明的便携式气体抽吸装置的另一例的实施流程。 图7(b)示出了本发明的便携式气体抽吸装置的另一例的实施流程。 图7(c)示出了本发明的便携式气体抽吸装置的另一例的实施流程。 图8(a)示出了图7的本发明的便携式气体抽吸装置的实施例中的一部分流程。 图8(b)示出了图7的本发明的便携式气体抽吸装置的实施例中的一部分流程。 图9示出了用于说明所需气体的计算方法的示意图。
