技术摘要：
本发明公开了一种用于家用音响的旋转支架，包括底座、第一箱体、电动机和电机箱，所述第一箱体固定连接于底座顶部的中间位置，且电机箱设置于第一箱体的顶部，所述电动机固定连接于电机箱的内部，所述电动机的输出轴延伸至电机箱的外部，且电动机的输出轴键连接有托盘  全部
背景技术：
目前，音响一般由喇叭单元和箱体组成。喇叭单元作为发声的部件，箱体做为喇叭 单元的补充起到修正声音的作用。音响架的主要作用是用来避震，因为声音本身就是震动， 所以不必要的震动会对声音产生干扰。一般的音响底部都会有最基本的防滑垫，以作为最 基本的防滑措施。 经检索，中国专利公开号为CN209046809U的专利，公开了一种带有夹板功能的音 响支架，包括音响夹板，所述音响夹板的下端安装设置有连接轴套。上述专利中的带有夹板 功能的音响支架存在以下不足：装置本体与音响的接触面积过大，无法起到良好的避震效 果。
技术实现要素：

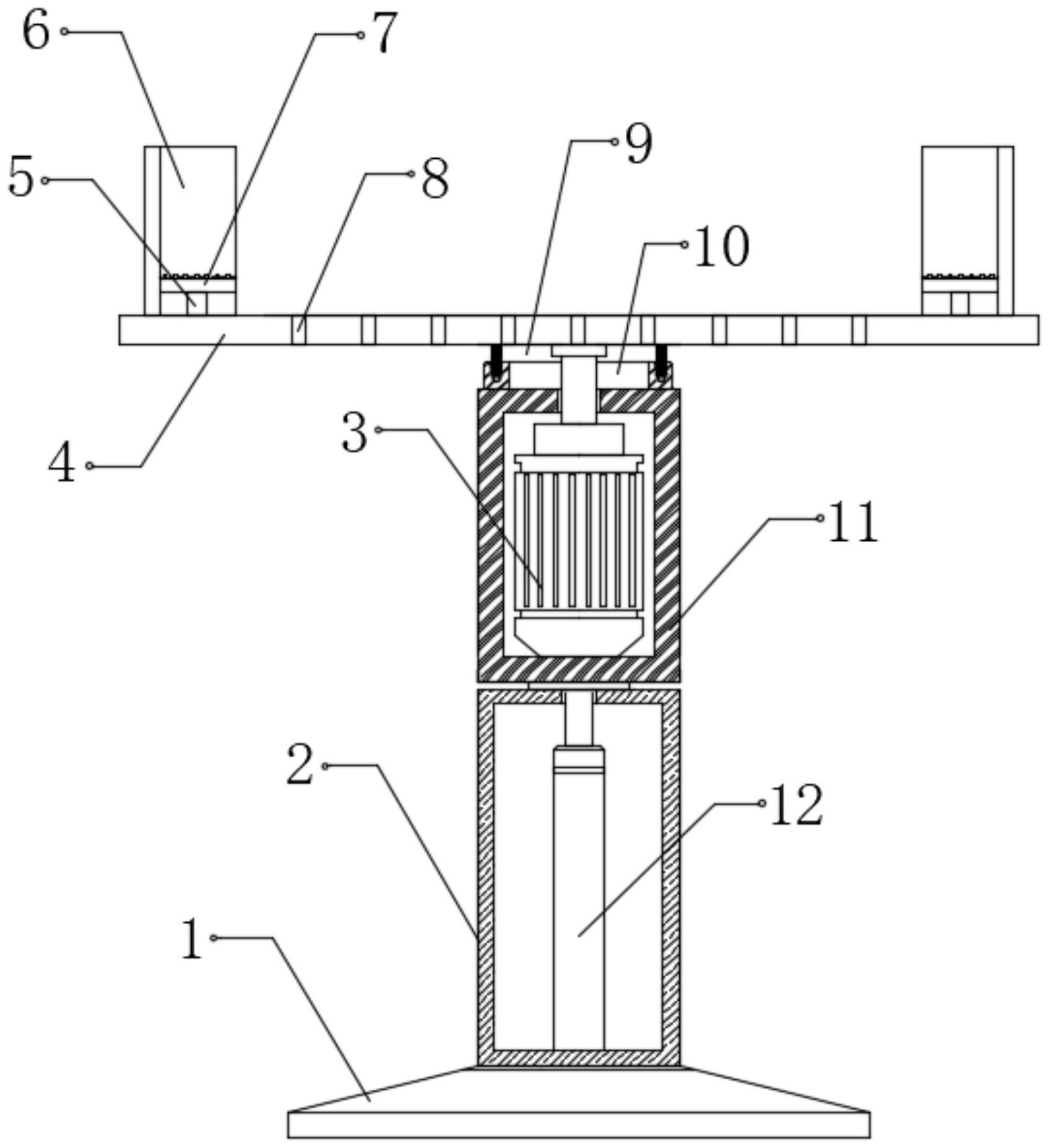

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种用于家用音响的 旋转支架。 为了实现上述目的，本发明采用了如下技术方案： 一种用于家用音响的旋转支架，包括底座、第一箱体、电动机和电机箱，所述第一箱体 固定连接于底座顶部的中间位置，且电机箱设置于第一箱体的顶部，所述电动机固定连接 于电机箱的内部，所述电动机的输出轴延伸至电机箱的外部，且电动机的输出轴键连接有 托盘，所述托盘顶部的四角均固定连接有定位板，且定位板两面的夹角为直角，所述托盘的 顶部固定连接有四个成矩形分布的支柱，且四个支柱的顶部均固定连接有支脚，四个所述 支脚分别卡接于四个定位板的内部，且托盘的中部平行开设有等距离分布的通风槽。 作为本发明再进一步的方案：四个所述支脚的顶部均粘接有缓冲垫片，且缓冲垫 片采用橡胶材质。 作为本发明再进一步的方案：所述第一箱体底部的内壁固定连接有推杆电机，且 推杆电机的顶部与电机箱底部的外壁固定连接。 作为本发明再进一步的方案：所述电机箱顶部的外壁焊接有卡座，且卡座的顶部 圆周开设有第二环形槽。 作为本发明再进一步的方案：所述托盘底部的中间位置焊接有卡环，且卡环插接 于第二环形槽的内部。 作为本发明再进一步的方案：所述第二环形槽的底部开设有第一环形槽，且第一 环形槽的内部卡接有多个滚珠，卡环的底部设置为弧面，滚珠的顶部均与卡环的底部弧面 相接触。 作为本发明再进一步的方案：所述第一箱体替换为第二箱体，且第二箱体固定连 接于底座的顶部，推杆电机固定连接于第二箱体的内部。 3 CN 111601191 A 说　明　书 2/3 页 作为本发明再进一步的方案：，所述第二箱体的顶部开设有凹槽，凹槽的内部粘接 有橡胶垫，推杆电机的顶部卡接于橡胶垫的上方。 作为本发明再进一步的方案：所述第二箱体两侧的顶部均焊接有插套，且电机箱 两侧的底部均焊接有插销，两个插销分别插接于两个插套的内部。 本发明的有益效果为： 1.通过设置定位板、支脚和支柱，音响放置在四个支脚的上方，通过定位板对音响的底 部进行夹持固定，支柱将音响的抬起，使其底部与托盘分离，气流能够充分通过音响的底 部，有助于散热，且可以减小音响与装置的接触面积，减小音响受到外界震动的干扰，托盘 上开设有通风槽，进一步增加气流流动性，优化散热效果； 2.通过设置卡环、卡座和滚珠，电动机可以带动托盘和音响进行旋转，调节音响扬声器 的朝向，调节过程中，卡环沿第二环形槽转动，对音响的旋转行程进行限位，避免调节过程 出现偏移，滚珠将卡环与卡座之间的滑动摩檫转换为滚动摩擦，使卡环与卡座之间的相对 运动更加顺畅； 3.通过设置橡胶垫、插销和插套，橡胶垫可以对推杆电机的顶部进行保护，减小其与第 二箱体顶部外壁之间的磨损，在推杆电机推出时，两个插销分别沿两个插套的内壁滑动，对 电机箱的运动路径进行限位，保障音响稳定升降。 附图说明 图1为实施例1提出的一种用于家用音响的旋转支架的结构剖视图； 图2为实施例1提出的一种用于家用音响的旋转支架的托盘结构示意图； 图3为实施例1提出的一种用于家用音响的旋转支架的卡座结构剖视图； 图4为实施例1提出的一种用于家用音响的旋转支架的A处结构示意图； 图5为实施例2提出的一种用于家用音响的旋转支架的局部结构剖视图。 图中：1底座、2第一箱体、3电动机、4托盘、5支柱、6定位板、7支脚、8通风槽、9卡环、 10卡座、11电机箱、12推杆电机、13缓冲垫片、14滚珠、15第一环形槽、16第二环形槽、17插 销、18插套、19第二箱体、20橡胶垫。
