技术摘要:
本发明公开了一种具有筛沙功能的建筑设备,其结构包括捣碎腔、机体、传送带、筛沙网、转轮,机体的内部设有捣碎腔,机体的后方安装有传送带,本发明通过器体的半圆凹槽承接沙子,让其可以在槽内与捣碎器充分配合,将沙块捣碎,而器体凹槽与凹槽的连接处的弧形面则可以 全部
背景技术:
在建筑工程中最离不开的且用量最多的便是沙子,但是为了确保建筑的质量,沙 子都要经过筛沙处理再使用,在以前人们都是直接通过一根支撑柱来支撑过滤网,然后使 用铲子铲起沙子进行筛沙,这样不仅费时还费力,后面为了提高效率人们引进了筛沙器,但 是目前的筛沙设备只有提高筛沙效率的功能,而沙子在长时间的堆积中会有一些沙子堆积 成块,在筛沙设备筛沙过程中,这些堆积成块的沙块会被阻挡过滤掉,造成浪费。
技术实现要素:

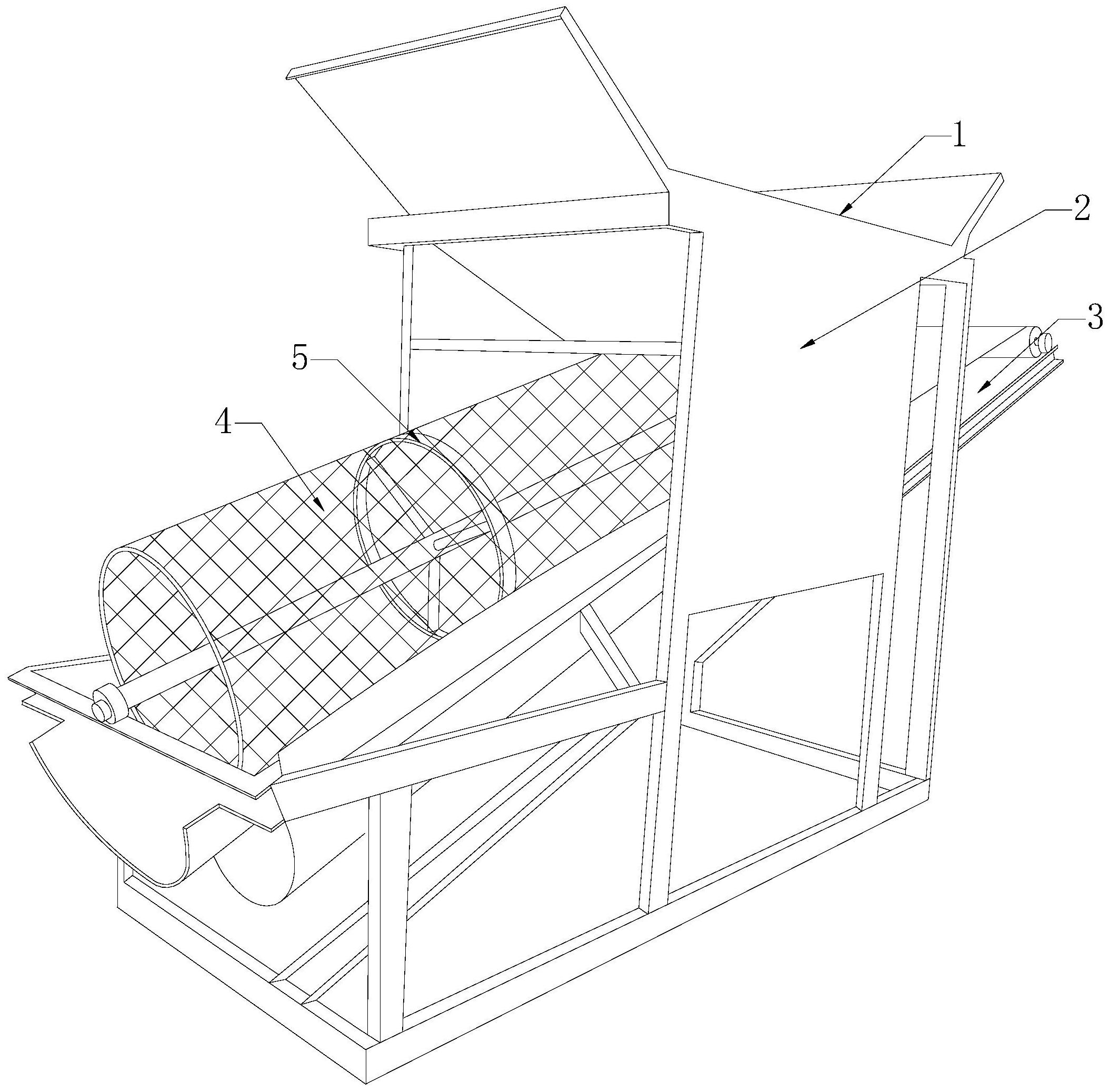

针对现有技术的不足,本发明是通过如下的技术方案来实现:一种具有筛沙功能 的建筑设备,其结构包括捣碎腔、机体、传送带、筛沙网、转轮,所述机体的内部设有捣碎腔, 所述机体的后方安装有传送带,所述机体与筛沙网机械连接,所述筛沙网与转轮通过连接 轴活动连接; 所述捣碎腔设有腔体、捣碎器、过滤网、清理器、碾碎腔、转动器,所述腔体的中上 方设有捣碎器,所述转动器安装在捣碎器下方,所述过滤网与清理器通过活动轴活动连接, 所述碾碎腔与腔体机械连接,所述过滤网为半圆槽,其密度为100-150目。 作为本技术方案的进一步优化,所述转动器的两端为倾斜三角体,且两端倾斜三 角体方向相反,所述转动器倾斜45°相继连接在同一条直线上。 作为本技术方案的进一步优化,所述清理器为半圆凹槽且两边延伸出长方块,所 述清理器的半圆凹槽内部由三面长方块包围而成的结构,且该长方块上设有尖刺块,所述 清理器延伸出来的长方块设有刷体。 作为本技术方案的进一步优化,所述捣碎器设有搅拌捣碎块、旋转块、捣碎体、连 接体、器体,所述器体与旋转块通过连接轴活动连接,所述连接体安装在旋转块上,所述连 接体与捣碎体机械连接,所述旋转块上设有搅拌捣碎块,所述捣碎体为弧形条结果,所述旋 转块与捣碎体下方都设有尖刺。 作为本技术方案的进一步优化,所述器体是由四个半圆凹槽相对连接而成的结 构,所述器体凹槽与凹槽的连接处前端为弧形面。 作为本技术方案的进一步优化,所述搅拌捣碎块为半圆球面,其上方设有搅拌块 且搅拌块的侧面设有圆锥形尖刺,所述搅拌捣碎块沿着旋转块的弧边等距分布。 作为本技术方案的进一步优化,所述碾碎腔设有箱体、转体连接块、碾压体、碾压 轮,所述箱体内设有转体连接块,所述转体连接块与碾压体机械连接,所述碾压轮设在箱体 的出口处,所述箱体的下方两侧为弧形实心面,其弧度贴合碾压体,与转体连接块之间构成 个间隙弧面,所述转体连接块的上半部分为圆锥结构。 作为本技术方案的进一步优化,所述碾压体设有粗碾块和细碾块,所述粗碾块与 3 CN 111589555 A 说 明 书 2/5 页 细碾块机械连接,所述粗碾块的前端设有弧形凹槽,其凹槽内部设有长方体尖刺块,所述粗 碾块的长方体尖刺块连接后方设有弹簧,所述细碾块为半圆结构,其前端设有凸起不同高 度的尖刺块,所述细碾块与粗碾块的连接处设有弧形尖刺块,所述粗碾块安装于最前端,接 着与细碾块交替等距连接。 作为本技术方案的进一步优化,所述碾压轮设有滑轮、组合块、剐蹭块,所述滑轮 与组合块通过连接轴滑动连接,所述组合块与剐蹭块固定连接,所述滑轮的侧面设有弧形 凸起块,所述剐蹭块的底部为波浪形结构,其表面设有磨砂层。 有益效果 本发明一种具有筛沙功能的建筑设备与现有技术相比具有以下优点: 1 .本发明通过器体的半圆凹槽承接沙子,让其可以在槽内与捣碎器充分配合,将 沙块捣碎,而器体凹槽与凹槽的连接处的弧形面则可以防止沙子会落到间接触的缝隙而形 成堵塞,捣碎体与搅拌捣碎块通过转动以及上方的尖刺,可以将沙块刺破捣碎,当捣碎器转 动时装有沙子的凹槽会慢慢朝下,而捣碎器设有尖刺的一面朝外,其弧度便向上,沙子便会 沿着它的弧面落下,搅拌捣碎块12-1为半圆球面,球面的附着点少,当凹槽朝下时,沙子自 然也会下落,这样凹槽内便不会残留沙子,可以减少浪费。 2.本发明的转动器只有中心与腔体连接,其两边为倾斜三角形,倾斜边可以引导 沙子滑出腔体,而沙子内含有的石头以及大块沙块都有一定的重量,再下落过程中会有重 力,在接触转动器后受重力影响,转动器向内翻转,形成缺口,使石块和沙块落到过滤网槽 内,而在翻转时另一边向外转动,沿着中心旋转180°,可以及时封住缺口避免更多沙子进入 槽内,而槽内的清理器可以对落入的沙块进行捣碎处理,清理器的包围尖刺结构可以使沙 块受三面的作用力,继而捣碎,而清理器两边的刷体可以将附着在过滤网上的沙子扫落。 3.本发明的粗碾块安装在最前面,沙块会先落到它的凹槽内进行捣碎,使其有捣 碎的空间,防止沙块过大堵住缝隙无法滑落,接着经过细碾块以及与细碾块连接处的弧形 尖刺,它们的尖刺大小不一高度不等,碾碎时可以让沙块受到不同位置的作用力,让沙块捣 碎的更彻底。 4.本发明碾压轮通过压力可以将经过碾压轮的沙块进行碾压,而它上面的凸起块 粗糙面,可以增加受力点,提高碾压的效率,剐蹭块的波浪下表面与滑轮的凸起块贴合,在 转动时,剐蹭块可以将滑轮上附着的沙子剐蹭掉,且剐蹭块表面设有磨砂层,增加摩擦力, 提高了剐蹭效果,减少沙子附着在滑轮上而造成浪费。 附图说明 通过阅读参照以下附图对非限制性实施例所作的详细描述,本发明的其它特征、 目的和优点将会变得更明显: 图1为本发明一种具有筛沙功能的建筑设备的整体结构示意图。 图2为本发明的整体结构示意图。 图3为图2的局部示意图。 图4为本发明的捣碎器结构示意图。 图5为图的局部示意图。 图6为本发明的碾碎腔结构示意图。 4 CN 111589555 A 说 明 书 3/5 页 图7为本发明的碾压体结构示意图。 图中:捣碎腔1、机体2、传送带3、筛沙网4、转轮5、腔体11、捣碎器12、过滤网13、清 理器14、碾碎腔15、转动器16、搅拌捣碎块12-1、旋转块12-2、捣碎体12-3、连接体12-4、器体 12-5、箱体15-1、转体连接块15-2、碾压体15-3、碾压轮15-4、粗碾块15-3a、细碾块15-3b、滑 轮15-4a、组合块15-4b、剐蹭块15-4c。
