技术摘要：
本发明公开了一种PET膜生产用的匀胶辊，其结构包括辊柱、支撑轴、清洁装置，所述支撑轴设有两个分部嵌固在辊柱两侧，所述清洁装置与辊柱嵌套连接，匀胶辊生产加工完毕之后，清洁装置通过惯性力带动滑动圈进行水平移动，刮除圈对辊柱外部的胶体进行刮除，加工结束之后自  全部
背景技术：
PET膜在加工过程中利用五辊涂布机进行生产，而五辊涂布机通过匀胶辊在对PET 膜的胶体进行分散，胶辊要认真清洗干净，否则胶辊表面层和颜料、树脂易氧化生成一层光 滑而硬的膜，造成表面玻璃化而影响加工；现有技术中的匀胶辊之间的夹缝小经常清洗不 净，生产PET膜的胶体残留在辊体外部，日久匀胶辊表面会凹凸不平，影响使用。
技术实现要素：

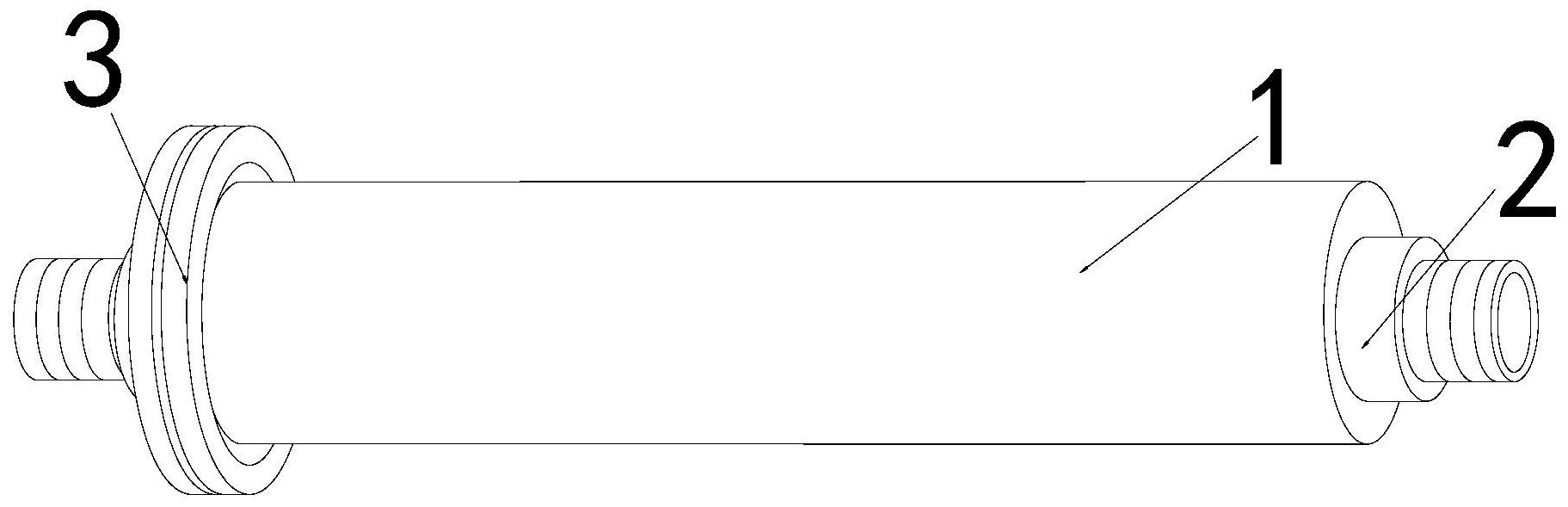

为了解决上述技术匀胶辊之间的夹缝小经常清洗不净，生产PET膜的胶体残留在 辊体外部，日久匀胶辊表面会凹凸不平，影响使用，本发明提供一种PET膜生产用的匀胶辊。 为了实现上述目的，本发明是通过如下的技术方案来实现：一种PET膜生产用的匀 胶辊，其结构包括辊柱、支撑轴、清洁装置，所述支撑轴设有两个分布嵌固在辊柱两侧，所述 清洁装置与辊柱嵌套连接，且与辊柱表面活动配合。 所述清洁装置由固定圈、滑动圈、卡扣、连接扣组成，所述滑动圈右侧通过卡扣与 固定圈左侧活动卡合，所述连接扣设有四个分别固定在固定圈和滑动圈两端。 作为本发明的进一步改进，所述滑动圈设有内腔、刮除圈、重力球，所述内腔设在 滑动圈内部，所述刮除圈嵌套在滑动圈中部，所述重力球与内腔内壁紧密贴合，所述内腔为 圆圈状，所述重力球设有多个且均为硅胶材质，所述滑动圈右侧面安装有弹性圈。 作为本发明的进一步改进，所述刮除圈设有套圈、刮刀、刷圈，所述套圈与刮除圈 内壁卡合连接，所述刮刀和刷圈固定在套圈内壁，所述刮刀设有八块组成圆形状，所述刷圈 沾有硅胶去除剂。 作为本发明的进一步改进，所述刮刀设有凸轨、集液槽、刀头，所述集液槽卡设在 刮刀表面且位于凸轨之间，所述凸轨凸起在刮刀表面，所述刀头嵌套在刮刀左侧，所述集液 槽表面的开口小于内部开口。 作为本发明的进一步改进，所述刀头设有连接块、卡槽、三角橡胶头、弹性柱，所述 连接块顶部安装有三角橡胶头，所述卡槽开设在连接块底部，所述弹性柱与卡槽内壁相连 接，所述弹性柱外部为橡胶材质内部设有弹簧，且弹性柱表面设有橡胶垫片。 作为本发明的进一步改进，所述三角橡胶头设有凹槽、刮板，所述凹槽凹陷在三角 橡胶头表面和刮板两侧，所述刮板固定在三角橡胶头顶部，所述凹槽为倾斜角度，且表面为 光滑面。 有益效果 与现有技术相比，本发明具有如下有益效果： 1、匀胶辊生产加工完毕之后，清洁装置通过惯性力带动滑动圈进行水平移动，刮 除圈对辊柱外部的胶体进行刮除，加工结束之后自动对辊柱清洁，且清洁装置可拆卸清洗， 3 CN 111589653 A 说　明　书 2/3 页 防止匀胶辊之间的夹缝小经常清洗不净，生产PET膜的胶体残留在辊体外部，日久匀胶辊表 面会凹凸不平，影响使用。 2、刀头的三角橡胶头可更换，刮板对辊柱外部残留的胶体进行刮除，三角橡胶头 为橡胶材质，材质柔软防止对辊柱外部造成损坏，三角橡胶头表面的凹槽对刮除的胶体进 行导流入集液槽，防止刮除的胶体残留在三角橡胶头上。 附图说明 图1为本发明一种PET膜生产用的匀胶辊的结构示意图。 图2为本发明一种清洁装置的正视结构示意图。 图3为本发明一种滑动圈的正视结构示意图。 图4为本发明一种刮除圈的侧视结构示意图。 图5为本发明一种刮刀的侧视结构示意图。 图6为本发明一种刀头的侧视结构示意图。 图7为本发明一种三角橡胶头的俯视结构示意图。 图中：辊柱-1、支撑轴-2、清洁装置-3、固定圈-31、滑动圈-32、卡扣-33、连接扣- 34、内腔-a1、刮除圈-a2、重力球-a3、套圈-b1、刮刀-b2、刷圈-b3、凸轨-c1、集液槽-c2、刀 头-c3、连接块-d1、卡槽-d2、三角橡胶头-d3、弹性柱-d4、凹槽-e1、刮板-e2。
