技术摘要：
本发明公开了一种圆阵天线实时校准方法，包括：圆阵天线的发射校准和接收校准。
背景技术：
相控阵雷达拥有大量的射频收发通道，每路收发通道都拥有放大器、滤波器、混频 器等模拟器件，通道不一致性的存在会影响数字波束形成(Digital  Beam  Forming，DBF)后 波束的质量，特别对波束指向、主瓣宽度、副瓣电平和波束形状有着较大的影响，进而影响 雷达整体性能。通道校准通过测试得到通道之间的幅相不一致性，对通道进行补偿，可得到 较好的波束方向图。因而，相控阵雷达收发通道幅相一致性误差校准是每部相控阵雷达都 不可回避的问题。 相控阵雷达天线由众多的天线单元构成，每一个接收天线单元或由若干个天线单 元组成的子阵，都可以看作一个接收通道。为保证天线超低副瓣性能以及信号处理采用空 时自适应处理(STAP)的有效性，接收通道采用了数字技术。阵面校准时对多路接收通道的 幅相一致性提出了很高的要求。 在雷达实时工作过程中，因为有源器件的存在、温度因素及器件老化等因素的影 响，会导致通道的一致性产生变化。本方法能在终端指令的控制下，实现圆阵天线的实时校 准。
技术实现要素：

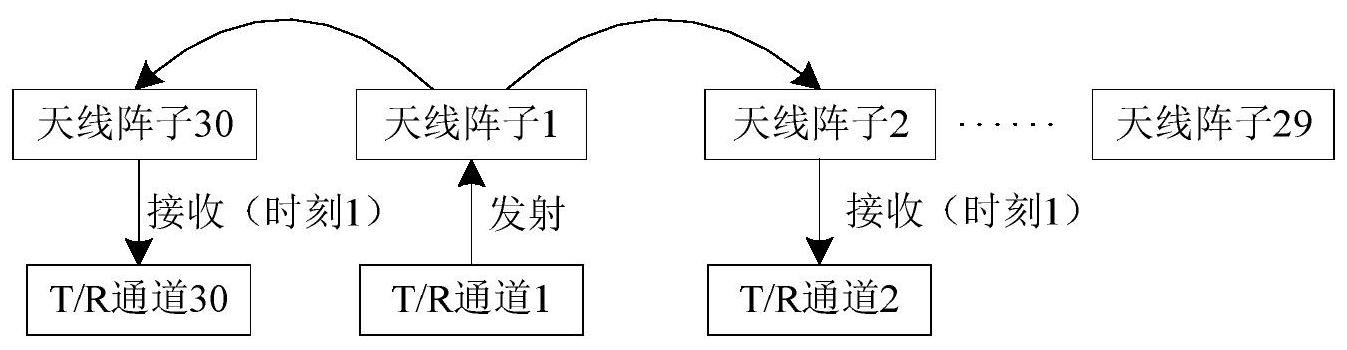

根据本发明实施例提供的方案解决的技术问题是如何实现圆阵天线的实时在线 校准。 根据本发明实施例提供的一种圆阵天线实时校准方法，包括：圆阵天线的发射校 准和接收校准。 其中，发射校准包括： 通过显控终端控制雷达发射机通过发射通道发射对应频点的单载频信号； 信号通过环形器和内监测网络回环至接收通道，得到对应通道的回波信号； 依照本方法提供的校准流程计算对应的幅度的补偿量和相位的补偿量； 发射校准的幅度补偿量在雷达发射波形产生中完成补偿，相位补偿量在波控系统 中完成。 其中，接收校准包括： 通过显控终端控制雷达发射机通过内监测网络发射对应频点的单载频信号； 信号通过环形器和内监测网络回环至接收通道，得到对应通道的回波信号； 依照本方法提供的校准流程计算对应的幅度的补偿量和相位的补偿量； 接收校准的幅度补偿量和相位补偿量在DBF中完成。 3 CN 111596274 A 说　明　书 2/4 页 附图说明 此处所说明的附图用来提供对本发明的进一步理解，构成本发明的一部分，本发 明的示意性实施例及其说明用于理解本发明，并不构成对本发明的不当限定。在附图中： 图1是本发明实施例提供的发射序号为奇数的射频通道校准示意图； 图2是本发明实施例提供的发射序号为偶数的射频通道校准示意图。
