技术摘要：
本发明涉及搅拌设备技术领域，且公开了一种便于拆卸的家用搅拌机搅拌杆，包括杆套、推块和从动座，所述杆套的底部开设有由隐藏槽，所述推块的侧表面与隐藏槽的侧内壁滑动连接，所述杆套的顶部固定连接有马达,所述推块的内部螺纹连接有传动螺纹杆。该便于拆卸的家用搅拌  全部
背景技术：
搅拌机已经成为各个家庭厨房中必不可少的设备，搅拌机可取代传统的打蛋器， 可用于速溶饮料的搅拌以及各种馅料的调制，具有多种功能。 当前家用搅拌机由于搅拌轴的长度一定，对于不同一些搅拌料的搅拌不具备适用 性，例如有时因为待搅拌的液面过高或过低，不能通过加水或倒出液体，升高或降低液面， 导致无法搅拌或搅拌效率低下的问题，适用性较低，造成使用不便，虽然现有的专利解决方 案中CN210433365U中虽然采用可伸缩的搅拌在不同深度处进行搅拌实现，但是其拆卸不 便，此外其他解决方案中采用弹性插杆实现搅拌杆与驱动机构的可拆卸插接，但是由于搅 拌杆的旋转过程中的离心力会迫使插杆从搅拌杆的插槽中退出，导致插接连接失效，此外 现有的搅拌杆自身自会在搅拌容器中占据一定体积导致整个容器内待搅拌体高度不易控 制，在搅拌杆搅动过程中会有部分颗粒物或者团体聚集位于搅拌杆转轴正下方导致搅拌不 均匀。
技术实现要素：

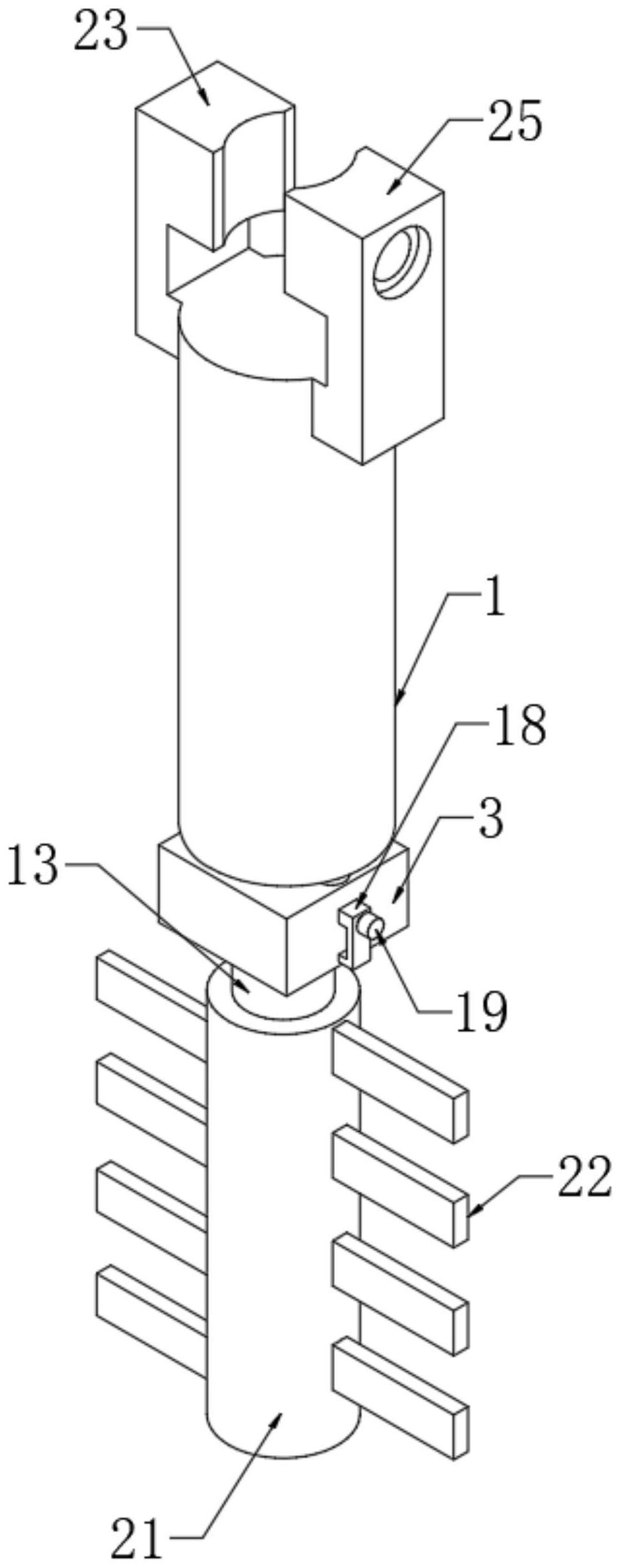

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种便于拆卸的家用搅拌机搅拌杆，具备可 调节长度，适用性强的优点，解决了当前搅拌轴的长度一定，适用性较低，导致无法搅拌或 搅拌效率低下的问题。 (二)技术方案 为实现上述可调节长度，适用性强目的，本发明提供如下技术方案：一种便于拆卸 的家用搅拌机搅拌杆，包括杆套、推块和从动座，所述杆套的底部开设有由隐藏槽，所述推 块的侧表面与隐藏槽的侧内壁滑动连接，所述杆套的顶部固定连接有马达,所述推块的内 部螺纹连接有传动螺纹杆，所述杆套的底部开设有第一内滑槽，所述隐藏槽的底部设有限 位板，所述推块的底部固定连接有推杆，所述杆套的底部开设有第二内滑槽，所述限位板的 两端与隐藏槽的内侧壁固定连接，所述限位板的顶部与传动螺纹杆的底端转动连接，所述 传动螺纹杆的顶端贯穿隐藏槽的内顶壁，并延伸出杆套，所述杆套的顶端与马达的输出端 固定连接，所述传动螺纹杆的侧表面与杆套的顶部转动连接，所述推杆的底端贯穿限位板 的顶部，并延伸出限位板，所述推杆的底端与从动座的顶部固定连接； 所述从动座的顶部固定连接有第一导向杆，所述第一导向杆的侧表面与第一内滑 槽的内侧壁滑动连接，所述从动座的顶部固定连接有第二导向杆，所述第二导向杆的侧表 面与第二内滑槽的内侧壁滑动连接，所述连接轴的底部开设有底槽，所述底槽的左侧内壁 固定连接有滑杆，所述滑杆的右端与底槽的右侧内壁固定连接，所述滑杆的侧表面滑动连 接有滑板，所述滑杆的侧表面活动套接有弹簧，所述弹簧的左端与底槽的左侧内壁固定连 4 CN 111588285 A 说　明　书 2/5 页 接，所述弹簧的右端与滑板的左侧固定连接，所述滑板的右侧固定连接有插杆，所述插杆的 右端贯穿底槽的右侧内壁，并延伸出底槽，所述插杆的侧表面与底槽的右侧内壁活动插接， 所述插杆的右端与连接轴的内部活动插接，所述滑板的左侧固定连接有锁板，所述锁板的 内部螺纹连接有锁杆，所述锁杆的右端与连接轴的侧表面螺纹连接； 所述杆套的侧表面固定连接有第一卡板，所述第一卡板的内部活动插接有螺栓， 所述螺栓的侧表面活动插接有第二卡板，所述第二卡板的左侧与杆套的侧表面固定连接， 所述螺栓的右端螺纹连接有螺母，所述第一卡板和第二卡板之间活动插接有搅拌电机的输 出端，所述螺栓的侧表面与搅拌电机输出端的内部活动插接，所述搅拌电机的侧表面固定 连接有搅拌机架，所述搅拌机架的内底壁搭接有搅拌容器，其中马达和搅拌电机分别工作 在匀速模式和循环变加速模式，其中循环变加速模式下按照一定时间周期重复加速和减速 动作； 所述从动座的底部活动插接有连接轴，所述连接轴的底端固定连接有搅拌杆，所 述搅拌杆的侧表面可拆卸设有水平横向搅拌棒，该搅拌棒棒体内设置有连通至外界的水平 延伸空腔，所述搅拌杆杆体内沿着杆体中心轴线方向设置有空心圆柱形第一竖直通道，在 搅拌杆的外壁上设置有多个贯通至所述第一竖直通道的水平横向通孔，在所述竖直通道内 设置有一可自由移动细杆，在该移动细杆杆体的下半段上设置有水平拨片，在连接轴中设 置有与第一竖直通道同轴线的空心圆柱形第二竖直通道，第一竖直通道孔径、移动细杆的 直径、第二竖直通道孔径依次递减设置，每个滑板板体上的朝向连接轴的端部均连接到一 系绳的一端，两条系绳的另一端穿入连接轴内并依次穿越第二竖直通道和第一竖直通道挂 接到移动细杆杆体的顶部。 所述搅拌棒靠近搅拌杆的一端固定连接有连接杆，所述连接杆的侧表面与搅拌杆 的内部螺纹连接。 与现有技术相比，本发明提供了一种便于拆卸的家用搅拌机搅拌杆，具备以下有 益效果： 1、本发明中利用一可控行程移动细杆和便变加速模式配合多通孔设计，实现均匀 搅拌动作的同时还省去了锁定机构的设置； 2、该便于拆卸的家用搅拌机搅拌杆，通过设置传动螺纹杆、推块、推杆、第一导向 杆、第二导向杆、隐藏槽和限位板，由马达带动传动螺纹杆转动，推块沿着传动螺纹杆移动 并通过推杆推动从动座下移，从动座带动搅拌杆下移，使得搅拌杆始终位于拌料中的合适 位置，避免了因为搅拌轴的长度一定出现搅拌轴的大部分位于拌料的上方，或拌料的高度 过高导致搅拌无法进行的情况，解决了当前搅拌轴的长度一定，适用性较低，导致无法搅拌 或搅拌效率低下的问题。 3、该便于拆卸的家用搅拌机搅拌杆，通过设置螺栓、螺母、滑板、插杆、锁板、锁杆 和连接杆，通过螺栓和螺母的连接方式使得杆套能够从搅拌电机的输出端上拆卸下来，向 着远离从动座的方向拧动锁杆，待锁杆不与从动座连接后，拉动锁板、推动滑板，滑板将插 杆带出连接轴的内部，可从从动座内取出连接轴，即搅拌杆被取下，可拧动搅拌棒将搅拌棒 从搅拌杆上取下，可拆卸性高，具有较强的可维护性。 5 CN 111588285 A 说　明　书 3/5 页 附图说明 图1为本发明主视结构三维图； 图2为本发明正视结构剖面图； 图3为本发明安装后的结构示意图； 图4为本发明图2中A的局部结构剖面图； 图5为本发明图2中B的局部结构示意图； 图6为本发明的滑板结构三维图。 其中：1、杆套；2、推块；3、从动座；4、隐藏槽；5、传动螺纹杆；6、限位板；7、连接杆； 8、马达；9、推杆；10、第一内滑槽；11、第一导向杆；12、搅拌机架；13、连接轴；14、插杆；15、滑 板；16、滑杆；17、弹簧；18、锁板；19、锁杆；20、底槽；21、搅拌杆；22、搅拌棒；23、第一卡板； 24、螺栓；25、第二卡板；26、螺母；27、第二内滑槽；28、第二导向杆；29、搅拌电机；30、搅拌容 器。
