技术摘要：
本发明提出了一种棒料直径检测装置及其检测系统，包括工作台，所述工作台上设有激光发生器和激光接收器，所述激光发生器和所述激光接收器之间设有定位机构；检测系统包括控制芯片、激光发射模块、激光接接收模块和显示模块，本装置通过激光设备通过激光接收器被棒料遮  全部
背景技术：
一些计量件中，有一些棒形件，在长期使用后，需要进行检测校准其直径是否符合 标准，而由于棒形件本身直径约在0.3-0.5cm左右，所以通过普通标尺检测精准度较低，通 常是使用激光检测的方式，如专利公告号为：CN207335633U的发明公开了一种棒料直径检 测装置，其也是通过激光检测的方式，但是由于棒料本身是较小的结构，在检测定位时，若 没有精准的载具会有肉眼无法看清的歪斜，最终造成检测结构误差较大。
技术实现要素：

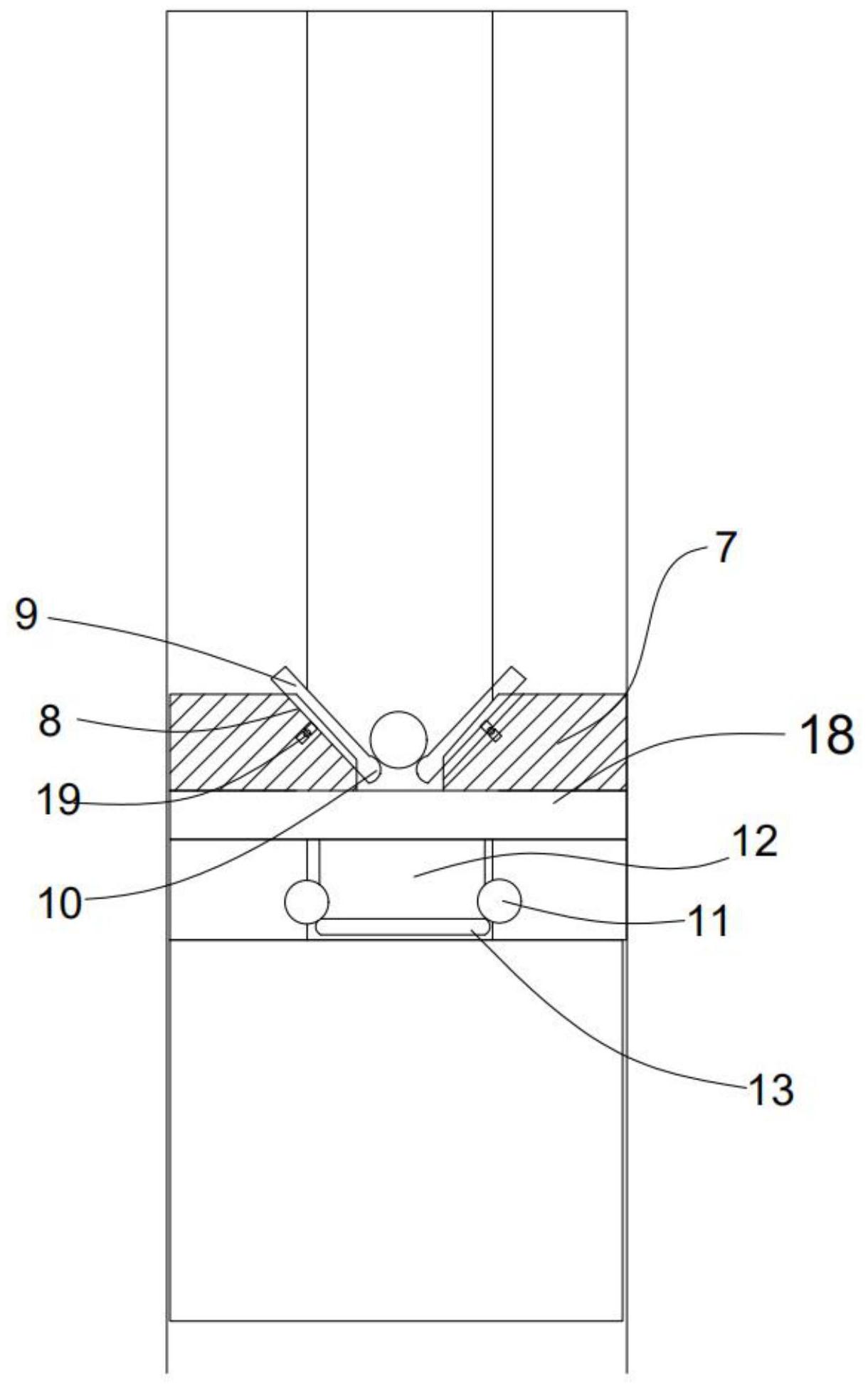

为解决上述技术问题，本发明提出了一种棒料直径检测装置，包括工作台，所述工 作台上设有激光发生器和激光接收器，所述激光发生器和所述激光接收器之间设有定位机 构；所述定位机构包括竖直架，所述竖直架上设有支撑架，所述支撑架上滑动连接有载台， 所述载台上中心设有竖槽，所述竖槽两侧分别设有两组定位块，所述定位块靠近所述竖槽 的一侧设有楔形面，所述楔形面上设有安装槽，所述安装槽内转动连接有定位杆，所述定位 杆伸于竖槽的一段设有球冠形凸起。 优选的，所述支撑架上设有滑槽，所述滑槽侧壁设有两根滑杆。 优选的，所述载台下部设有卡合块，所述卡合块下部设有环形部，所述环形部上部 设有内陷的弧形槽，所述弧形槽与滑杆配合。 优选的，所述载台侧壁设有移动机构，所述移动机构包括位于支撑架上的齿条、固 定于所述支撑架侧壁的定位环，所述定位环内穿过有转动杆，所述转动杆端部设有齿轮，所 述齿轮与所述齿条啮合。 优选的，所述定位杆中心与所述安装槽内设有万向节。 一种棒料直径检测系统，包括控制芯片、激光发射模块、激光接接收模块和 显示模块，并包括以下步骤： S1：通过系统在激光接收器内建立XY轴坐标系； S2：通过激光发射器发出的激光被棒料遮挡后，在激光接收器内有遮挡后的图形， 后通过对图形进行测距； S3：以X轴作为基准，移动棒料的过程中，每隔0.1s向Y轴方向上采样，分别记录两 个数值，遮挡部下部的Y轴数据A1、A2、A3……An和遮挡部上部的Y轴数据，记录数据B1、B2、 B3……Bn； S4：计算Bn-An的数值，并设定标准值进行对比，数据有差异则判定错误。 优选的，所述显示模块通过控制芯片驱动用于显示S4中的差值数据。 本发明提出的棒料直径检测装置有以下有益效果：本装置通过激光设备通过激光 接收器被棒料遮挡的长度来确定棒料的直径，提高检测精准度，同时，设置了定位机构，能 3 CN 111595250 A 说　明　书 2/3 页 够又有效防止棒料在检测时因位置偏移导致的检测精准度下降的问题。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使 用的附图作简单地介绍。 图1为本发明的侧面示意图； 图2为本发明的竖直架的剖视图； 图3为本发明的支撑架的示意图； 其中，1、工作台；2、激光发生器；3、激光接收器；4、竖直架；5、支撑架；6、竖槽；7、定 位块；8、楔形面；9、定位杆；10、球冠形凸起；11、滑杆；12、卡合块；13、环形部；14、齿条；15、 定位环；16、转动杆；17、齿轮；18、载台；19、万向节。
