技术摘要：
本发明实施例公开了一种转接机构，包括：轴二组合单元、轴三组合单元、轴四组合单元、举升单元、涨紧轮轴组合单元、后移动座以及挡块单元。本转接机构，成功实现了滤棒无缝粘接，使滤棒无缝粘接高速、有序，有效提高了工作效率，可根据生产需要进行速度调节，操作简单  全部
背景技术：
随着烟草行业的不断发展，滤棒转接是实际生产中的重要工作单元，生产企业根 据需求将滤棒分切成不同规格后进行转接粘连，对转接的速度，以及滤棒之间的粘接效果 有着极高的要求。转接过程中会出现转接运作跟不上，造成滤棒粘接处有缝隙，粘接错位， 效果不佳，工作效率低等问题。
技术实现要素：

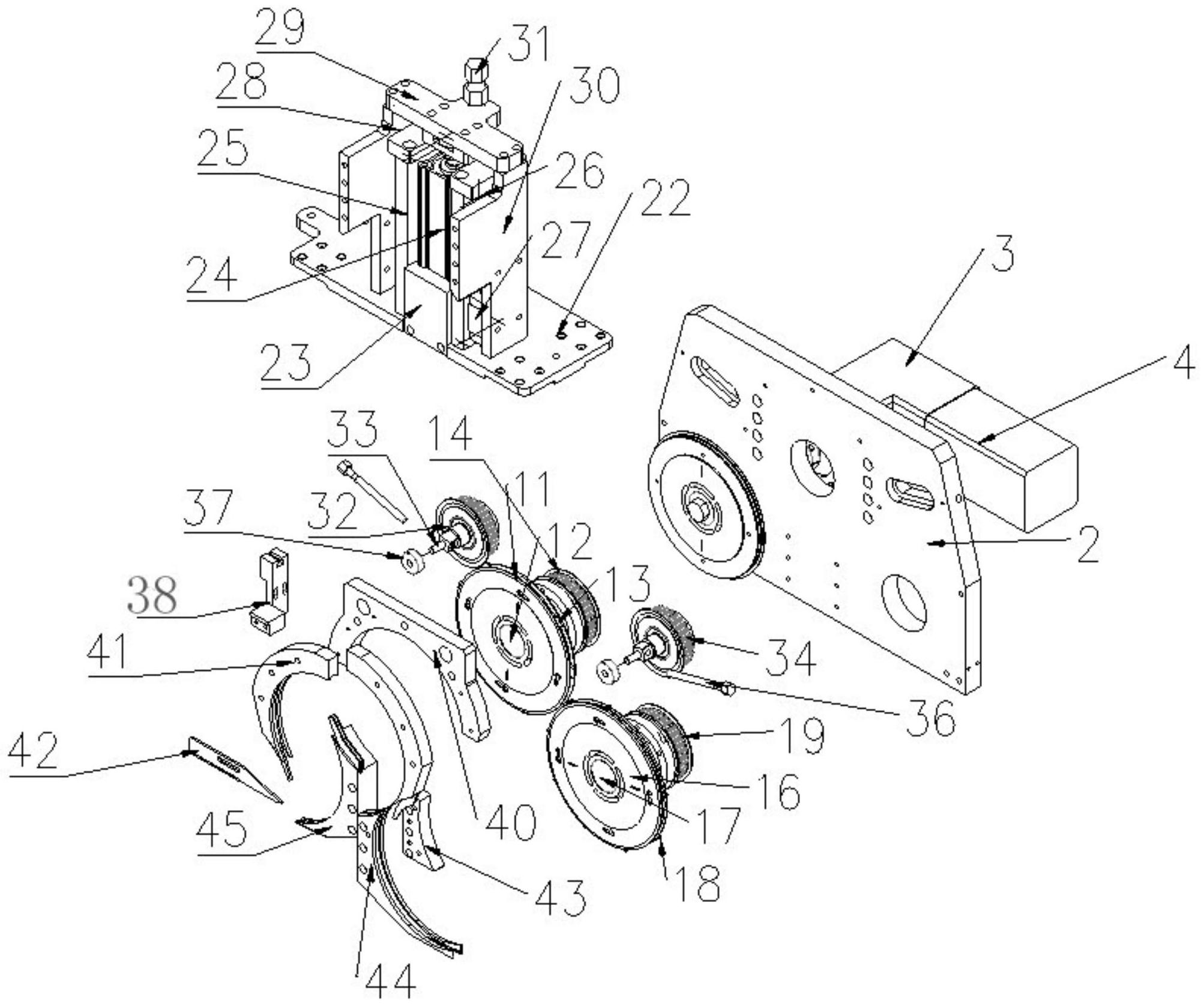

本发明实施例所要解决的技术问题在于，针对滤棒转接过程中会出现转接运作跟 不上，造成滤棒粘接处有缝隙，粘接错位，效果不佳，工作效率低等问题，提出了一种转接机 构。 为了解决上述技术问题，本发明实施例提供了一种转接机构，该转接机构包括：轴 二组合单元、轴三组合单元、轴四组合单元、举升单元、涨紧轮轴组合单元、后移动座以及挡 块单元； 轴二组合单元包括安装板、减速机、电机、轴二、左盘芯、左同步带轮以及连轴器， 减速机固定安装于安装板上，用以调节机构速度，电机固定连接于减速机尾部，轴二通过连 轴器与减速机的头部连接，轴二贯穿于安装板上的左边孔位内并向外延伸，其两端分别安 装连接有左盘芯和左同步带轮，左同步带轮带动左盘芯旋转，左轴承座安装于轴二上，与安 装板背面接触设置，与左同步带轮连接； 轴三组合单元包括轴三、中盘芯、中同步带轮以及中挡片，轴三贯穿于安装板上的 中间孔位内并向外延伸，中盘芯安装于轴三的一端，其盘沿与左盘芯的盘沿接触匹配设置， 用以带动转接机构运转，使滤棒无缝粘接，中同步带轮通过连接中轴承座固定安装于轴三 上，用以带动中盘芯，中挡片固定安装于轴三的另一端上，与中同步带轮接触设置，用以紧 固轴三组合单元，防止松动； 轴四组合单元包括轴四、右盘芯、右同步带轮以及右挡片，轴四贯穿于安装板上的 右边孔位内，右盘芯设置于轴四的一端，其盘沿与中盘芯的盘沿接触匹配设置，用以传送转 接，右同步带轮通过连接右轴承座固定安装于轴四上，用以带动右盘芯，右挡片固定安装于 轴四的另一端，与右同步带轮接触设置，用以紧固轴四组合单元，防止松动； 举升单元包括底板、气缸支座、气缸、轨道座、导轨、滑块、调节垫、连接件、滑块连 接件以及调节螺钉；气缸支座固定设置于底板上，气缸设置于气缸支座上，通过减速机与电 机连接，用以带动机构运转，滑块连接件设置于气缸的两侧，固定于底板上，轨道座设置于 气缸的正面两侧，导轨固定于轨道座上，用以转动运转，滑块滑动连接于导轨上，与对应一 侧的滑块连接件接触设置，调节垫设置有两个，对称固定于气缸顶部，两个调节垫分别与气 缸两侧的轨道座和导轨顶端连接，连接件设置于两个调节垫上方，其两端底部与两个滑块 4 CN 111588078 A 说　明　书 2/4 页 连接件分别连接，调节螺钉安装于连接件上，用以调节转接机构速度； 涨紧轮轴组合单元包括涨紧轮轴、上同步带轮、上挡片、锁紧螺杆、压块；涨紧轮轴 设置有两个，分别安装于安装板的上端的两侧长形孔内，上挡片安装于涨紧轮轴的一端上， 上同步带轮安装于涨紧轮轴上，与上挡片接触设置，上挡片用以固定同步带轮，防止松动， 锁紧螺杆一端固定于安装板上，另一端与涨紧轮轴接触设置，用以锁紧涨紧轮轴，压块安装 于涨紧轮轴的另一端上，与安装板接触设置，与锁紧螺杆配合锁紧，使涨紧轮轴组合单元固 定在安装板上； 后移动座固定于安装板上； 挡块单元包括上挡块垫板、上挡块、出口挡板、右挡块二、右挡块以及左挡块，上挡 块垫板固定于安装板上，其上固定连接有两个上挡块，两个上挡块围设于中盘芯的外侧，用 以稳固中盘芯转接，右挡块二固定于安装板上，其上固定连接有右档块，右挡块围设于右盘 芯的内侧，用以防止右盘芯转接时滤棒掉落，左挡块固定于安装板上，围设于左盘芯的内 侧，用以防止左盘芯转接时滤棒掉落，出口挡板安装于后移动座上，设置于左盘芯的下方， 用以防止滤棒转接时跳动掉落。 其中，轴二组合单元还包括电机座，电机座一端固定于安装板上，另一端与减速机 连接，用以固定支撑减速机。 其中，左盘芯为无齿状结构，中盘芯和右盘芯的盘沿上均间隔设置有多个齿形拨 动牙。 其中，安装板上的左边孔位和右边孔位对称设置，中间孔位位于左边孔位和右边 孔位之间的中线上，安装板上的两侧长形孔对称设置。 实施本发明实施例，具有如下有益效果：本转接机构，成功实现了滤棒无缝粘接， 使滤棒无缝粘接高速、有序，有效提高了工作效率，可根据生产需要进行速度调节，操作简 单，维修方便。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1为本发明提供的转接机构的爆炸结构示意图； 图2为本发明提供的转接机构的爆炸结构侧视图； 图3为本发明提供的转接机构的正视结构示意图。
