技术摘要：

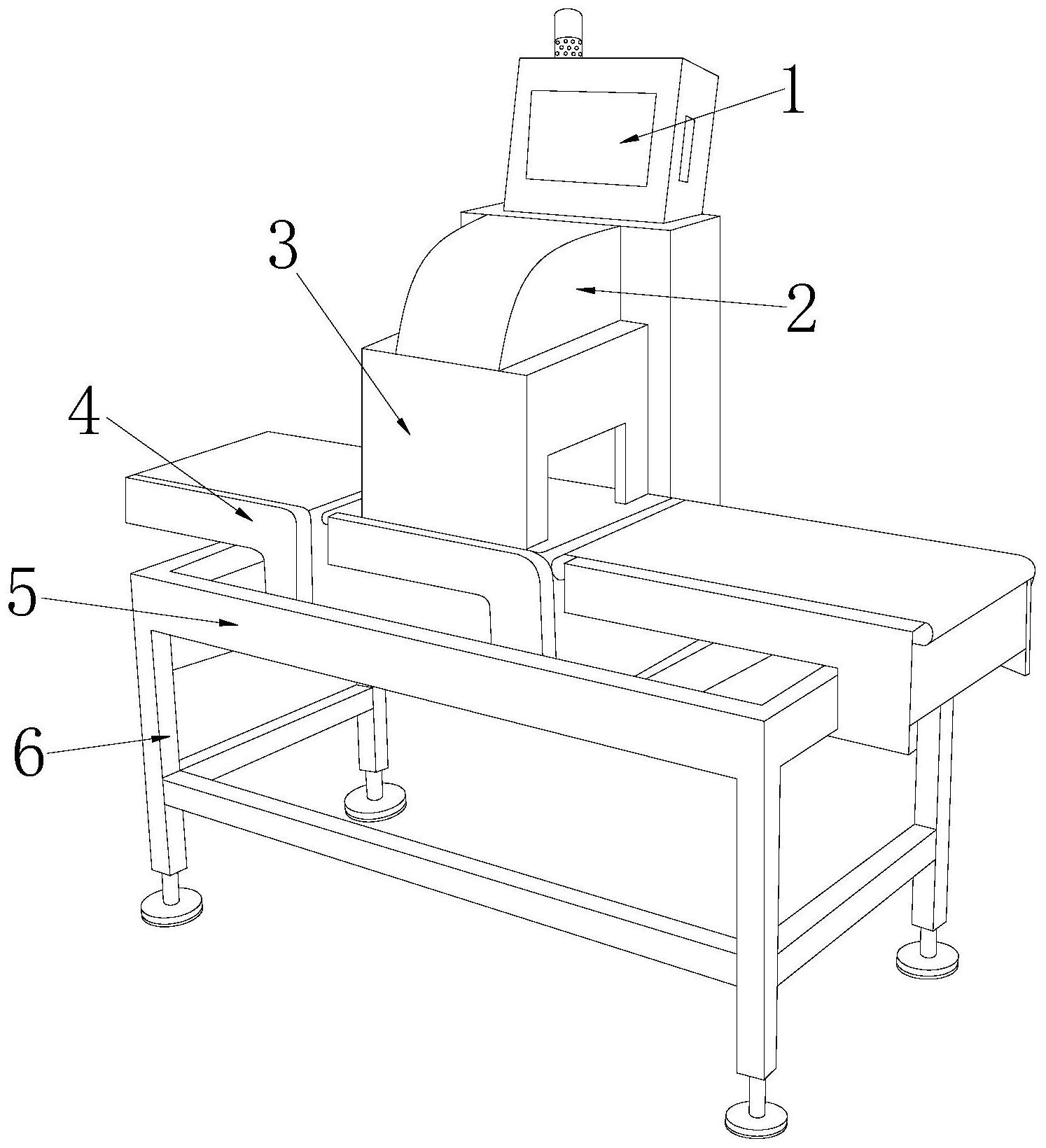

本发明公开了一种自动定量的粉状物真空包装机，其结构包括显示屏、衔接罩、定量喂嘴、工作台、支撑台、支撑柱，所述显示屏所在台面与衔接罩相连接，所述衔接罩内设有定量喂嘴，所述衔接罩安装在工作台上，并与工作台相连接，所述工作台底部设有支撑台，所述支撑台与支  全部
背景技术：
对于粉状物的包装，传统包装方式是通过人工逐一包装，人力投入大，并且工作效 率较低，因此引进了包装机，机械化包装可以有效减小人力投入的同时提高工作效率，目前 的粉状物真空包装机具有以下缺陷： 现有的粉状物真空包装机通过设立定量装置，实现粉状物料的定量包装，而在进 行小量值定量包装时，引导嘴的内壁上会残留部分粉末，使得进入包装袋内的粉末重量存 在差异，影响袋装整体的检验质量。
技术实现要素：
针对现有技术的不足，本发明是通过如下的技术方案来实现：一种自动定量的粉 状物真空包装机，其结构包括显示屏、衔接罩、定量喂嘴、工作台、支撑台、支撑柱，所述显示 屏所在台面与衔接罩相连接，所述衔接罩内设有定量喂嘴，所述衔接罩安装在工作台上，并 与工作台相连接，所述工作台底部设有支撑台，所述支撑台与支撑柱机械焊接； 所述定量喂嘴由输出口、震落结构、定量板、固定腔、进腔构成，所述输出口与进腔 相通，所述进腔内设有定量板，所述定量板与震落结构相配合，所述震落结构安装在进腔上 靠近输出口的端口处，所述震落结构安装在固定腔内，所述固定腔与进腔之间通过壁层间 隔，并且固定腔的内径大于进腔的直径。 作为本发明的进一步优化，所述震落结构由固定磁块、衔接软层、固定磁环、活动 罩构成，所述固定磁块与衔接软层固定连接，所述固定磁块位于衔接软层的外壁上，所述固 定磁块设有两个，并且呈对称结构设立，所述衔接软层位于进腔靠近输出口的一端上，所述 衔接软层位于输出口内侧，所述固定磁块与固定磁环相配合，所述活动罩的直径大于固定 磁环的直径，所述固定磁环与活动罩相配合。 作为本发明的进一步优化，所述定量板由活动板、引导轮带、旋转轮构成，所述活 动板设有两个，并且相对设立，两个活动板之间相连接，所述活动板的一端与旋转轮相连 接，所述旋转轮设有两个，并且呈对称结构设立，所述旋转轮安装在固定腔内，所述旋转轮 通过引导轮带与震落结构相连接。 作为本发明的进一步优化，所述衔接软层由固定软层、活动软层构成，所述固定软 层)与活动软层相连接，所述活动软层外壁中央设有固定磁块，所述固定软层、活动软层均 设有两个，并且相对设立。 作为本发明的进一步优化，所述活动罩由隔绝罩、扇形块、中心轴、外轴构成，所述 隔绝罩呈弧形设立，所述隔绝罩的内壁上设有扇形块，所述扇形块设有两个，并且呈对称结 构安装在隔绝罩的两端，所述扇形块与隔绝罩固定连接，所述扇形块远离隔绝罩内壁的一 端上设有外轴，所述外轴被中心轴贯穿，所述中心轴与引导轮带相配合。 3 CN 111605750 A 说　明　书 2/4 页 作为本发明的进一步优化，所述活动软层上设有小磁块、固定块、连接杆，所述小 磁块与连接杆固定在一起，所述连接杆远离小磁块的一端上设有固定块，所述固定块设有 四个，并且两两呈对称结构安装在两个相对的活动软层上，所述固定块与活动软层固定连 接，所述小磁块位于活动软层上远离固定磁环的一侧上，所述小磁块的磁性均为正极。 作为本发明的进一步优化，所述固定磁块的磁性为正极，所述固定磁环的磁性为 负极，所述固定磁环的内径刚好与固定磁块的外径弧度相匹配。 作为本发明的进一步优化，所述固定块以固定磁块为中心呈对称结构设立。 有益效果 本发明一种自动定量的粉状物真空包装机，粉状物料从进腔投入，通过机械力驱 动两个旋转轮间歇性相向、相悖旋转，从而使得两个活动板随之同向旋转，当两个活动板互 相平行时，从进腔投入的粉状物料会直接向下掉落并通过输出口输出进行包装，而粉状物 料在经过衔接软层时，会有部分粉状物料粘附在衔接软层内壁上，当两个活动板从同一直 线旋转到互相平行状态时，旋转轮通过引导轮带带动活动罩上的中心轴随之旋转，并使得 中心轴带动整个隔绝罩随之旋转，使得原本被隔绝罩笼罩隔绝的固定磁环裸露出来，由于 固定磁环与固定磁块的磁性相异，并且固定磁环的位置始终不变，因此在磁性相互吸引的 作用下，固定磁块往靠近固定磁环的方向运动，与此同时带动活动软层与之相连接的部分 随之运动，当两个活动板从互相平行旋转到同一直线状态时，会将进腔进行拦截，而此时隔 绝罩再次旋转将固定磁环间隔，活动软层失去拉力之后反向运动实现复位，在复位的过程 中，由于小磁块的磁性相同，当相对的两个小磁块相近时，二者之间排斥力驱动两个小磁块 带动活动软层再次往固定磁环的方向运动，使得活动软层呈现往返抖动的状态，从而将粘 附在活动软层内壁上的粉状物料抖落。 与现有技术相比，本发明具有以下优点： 本发明利用同性相斥、异性相吸的原理，使得固定磁块拉动活动软层往靠近固定 磁环的方向运动，并且在隔绝罩将固定磁环与固定磁块间隔之后，反向运动的实现复位活 动软层在相对的小磁块之间排斥力的作用下，会再次往固定磁环的方向运动，使得活动软 层呈现往返抖动的状态，从而可以将粘附在活动软层内壁上的粉状物料抖落，并且在抖落 粘附的粉状物料时，两个活动板处于处于同一水平线上，即为进腔处于阻隔状态，从而可以 保障每一次包装的量都是固定的，并且可以有效将相互之间的量差降低。 附图说明 通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、 目的和优点将会变得更明显： 图1为本发明一种自动定量的粉状物真空包装机的结构示意图。 图2为本发明一种自动定量的粉状物真空包装机的定量喂嘴结构图。 图3为图2的俯视图。 图4为本发明一种自动定量的粉状物真空包装机的活动罩结构图。 图5为固定磁块与固定磁环连接关系图。 图6为图3的工作状态图。 图7为图2的工作状态图。 4 CN 111605750 A 说　明　书 3/4 页 图中:显示屏-1、衔接罩-2、定量喂嘴-3、工作台-4、支撑台-5、支撑柱-6、输出口- 7、震落结构-8、定量板-9、固定腔-10、进腔-11、固定磁块-81、衔接软层-82、固定磁环-83、 活动罩-84、活动板-91、引导轮带-92、旋转轮-93、固定软层-821、活动软层-823、隔绝罩- 841、扇形块-842、中心轴-843、外轴-844、小磁块-824、固定块-825、连接杆-826。
