技术摘要：
提供了用于提供优选地儿童安全且成人友好的封闭件的容器设备实施例。一般地，所述实施例包括容器，每个容器具有被配置成用于收容至少一种产品的内部产品空间。一般地，容器设备实施例各自被配置成在闭合位置与打开位置之间移动。描述了根据所披露构思的各种机构以帮助  全部
背景技术：
人们越来越意识到需要保护儿童免于无意中得到触及药物和其他潜在有害产品 的机会。摄入仅一粒或两粒处方药物就会对儿童致命。人们进一步越来越意识到有必要提 供由成年人(即，具有认知能力来理解用于打开容器的指令的任何人)轻易打开的容器，这 需要一定的操纵和动手能力。此类人被假定为具有如下能力：理解打开此类容器以得到触 及内容物的机会的这种行为是故意的动作，并且仅在有必要获取触及此类内容物的机会时 才采取这种行为。 市场上有几种常规的所谓的“防儿童”或“儿童安全”容器，一般由配药的药剂师采 用这些容器以用于按处方抓药，其中处方要求药剂师分配多种丸剂、片剂、囊形片、胶囊等 中的一种或多种。例如，容器可以包括用于丸剂容器的“压旋式(push-and-tum)”封闭件或 用于丸剂容器的“箭头对准式”封闭件。 用于容器的“压旋式”系统常规地是指这样的系统，即其中必须将用于容器的封闭 件或帽轴向向下推压且同时使其旋转以打开容器。用于容器的“箭头对准式”系统常规地是 指这样的系统，即其中必须将封闭件或帽上的箭头与容器上的箭头(诸如，压印于容器上的 箭头)对准，以便打开容器。然而，这些容器对于一些成年人、尤其是动手能力次佳的成年人 而言，使用起来会是复杂的或困难的。 帽或封闭件与容器成一体的类型的常规容器设备可以包括枢转地贴附帽和容器 的铰链，并且在一些情况下具有附接到帽的固定突起(也称为“拇指凸片”)，该固定突起被 配置成有助于打开帽。该固定突起通常与铰链相对，且因此充当杠杆以在足够的力被施加 于固定突起下方时允许预期用户打开容器。此类容器常常会容易被儿童打开。
技术实现要素：

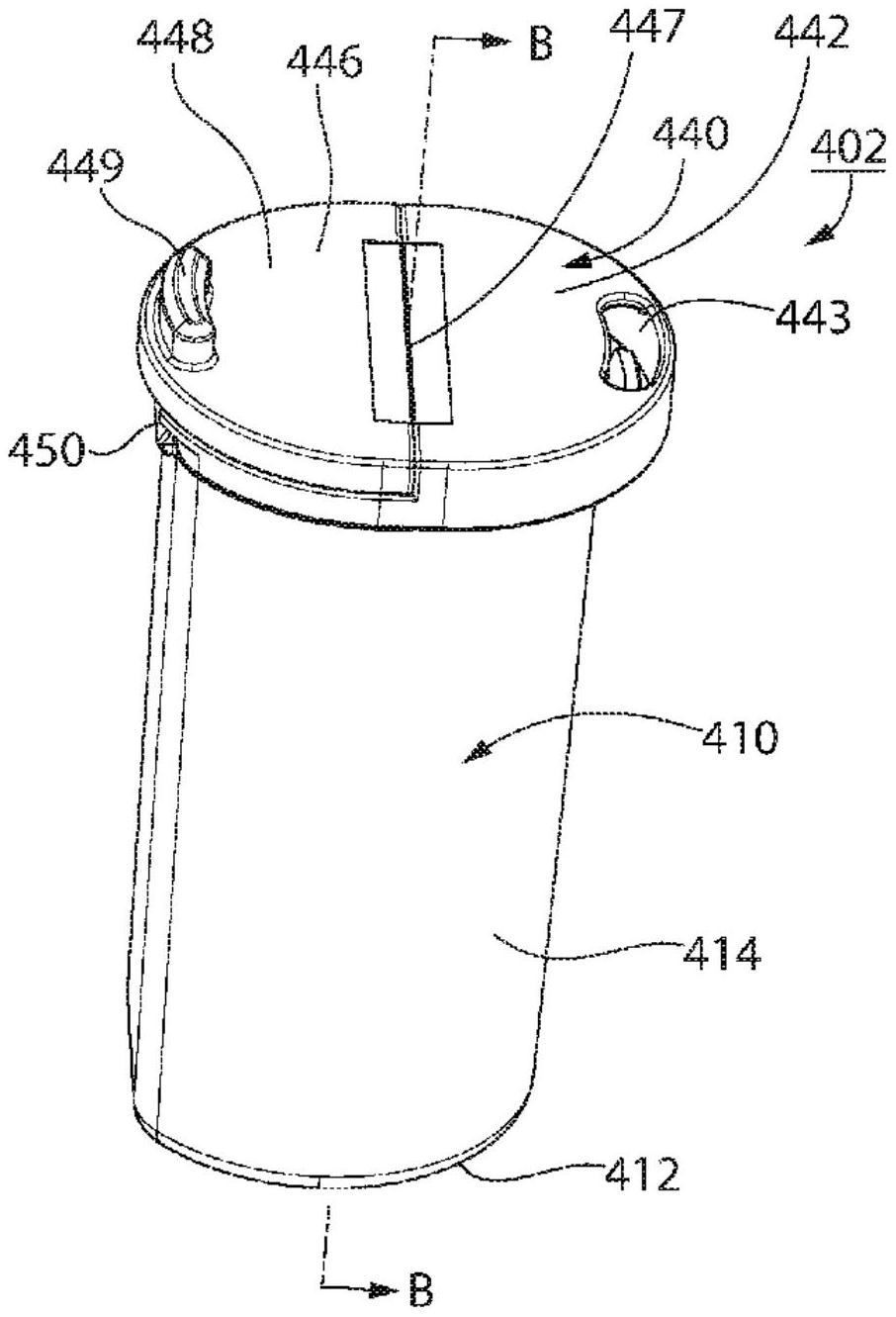

作为所披露构思的一个可选方面，提供了一种容器设备，所述容器设备包括本体， 所述本体具有基部和从基部延伸的侧壁。所述本体限定内部，该内部包括被配置成用于收 容至少一种产品的产品空间。所述本体进一步具有通向内部的开口。容器设备进一步包括： 盖子，所述盖子被配置成经由铰链附接到侧壁；以及触发构件，所述触发构件连接到铰链或 与铰链成一体，所述触发构件具有安置成与铰链相对且相对于内部呈外置式(external)的 远侧部分。容器设备被结构化为在对应于盖子覆盖开口的闭合(CLOSED)位置与其中盖子不 覆盖开口的打开(OPENED)位置之间移动。当容器设备从闭合位置朝向打开位置移动时，远 侧部分最初朝向内部移动。 作为所披露构思的另一个可选方面，提供了一种打开容器的方法，所述方法包括 以下步骤：向容器提供本体和盖子，本体具有基部和从基部延伸的侧壁，本体限定内部，该 4 CN 111556845 A 说　明　书 2/15 页 内部包括被配置成用于收容至少一种产品的产品空间，本体进一步具有通向内部的开口， 盖子被配置成经由铰链附接到侧壁；向侧壁提供顶部部分和从顶部部分延伸的若干个闩锁 构件；向盖子提供本体部分和从本体部分延伸的若干个闩锁构件，盖子的闩锁构件中的每 一者与侧壁的闩锁构件中的对应一者互锁，盖子的本体部分具有若干个通孔，每个通孔最 接近盖子的闩锁构件中的对应一者；提供工具，该工具包括抓握部分和从抓握部分延伸的 若干个突起；通过通孔中的对应一者插入工具的所述若干个突起中的每一者，以便从侧壁 的闩锁构件释放盖子的闩锁构件；以及使工具绕铰链枢转以便打开容器。 作为所披露构思的另一个可选方面，提供了一种容器设备，所述容器设备包括：本 体，所述本体具有基部和从基部延伸的侧壁，所述本体限定内部，该内部包括被配置成用于 收容至少一种产品的产品空间，所述本体进一步具有通向内部的开口；盖子，所述盖子被配 置成经由铰链附接到侧壁，所述盖子被结构化为在对应于盖子覆盖开口的闭合位置与其中 盖子不覆盖开口的打开位置之间移动；以及构件，所述构件包括联接部分和连接到联接部 分的固定部分，该联接部分联接到侧壁，所述构件被结构化为在对应于固定部分接合盖子 以便将盖子维持在闭合位置中的第一(FIRST)位置与其中固定部分不接合盖子的第二 (SECOND)位置之间移动。当构件从第一位置朝向第二位置移动时，固定部分围绕侧壁的顶 部部分转动，以便允许盖子从闭合位置移动到打开位置。 作为所披露构思的另一个可选方面，提供了一种容器设备，所述容器设备包括：本 体，所述本体具有基部、从基部延伸的侧壁、以及构件，所述本体限定内部，该内部包括被配 置成用于收容至少一种产品的产品空间，所述本体进一步具有通向内部的开口，所述构件 安置成与基部相对并从侧壁延伸远离内部；以及盖子，所述盖子被配置成经由铰链附接到 侧壁，所述盖子包括：封盖部分，所述封盖部分被结构化为覆盖开口；突起，所述突起从封盖 部分向外延伸；以及部件，所述部件连接到封盖部分，盖子被结构化为在对应于封盖部分覆 盖开口的第一位置与其中封盖部分不覆盖开口的第二位置之间移动。当盖子处于第一位置 中时，突起接合构件以便将盖子维持在第一位置中。当盖子从第一位置朝向第二位置移动 时，部件移动成与构件接合，以便使突起从构件脱离。 作为所披露构思的另一个可选方面，提供了一种用于容器设备的拉链构件。容器 设备包括具有第一端部部分和第二端部部分的袋子，该袋子被结构化为在对应于第一端部 部分与第二端部部分互锁的第一位置与对应于第一端部部分与第二端部部分间隔开的第 二位置之间移动。拉链构件包括：本体，所述本体被结构化为联接到第一端部部分和第二端 部部分；从本体延伸的一对相对臂，所述一对相对臂被结构化为在对应于与第一端部部分 和第二端部脱离的第三(THIRD)位置与对应于与第一端部部分和第二端部部分接合的第四 (FOURTH)位置之间移动；以及从本体延伸的罩，所述罩被结构化为在对应于与所述一对相 对臂脱离的第五位置与对应于与所述一对相对臂接合的第六位置之间移动。当罩处于第六 位置中时，罩在所述一对相对臂之间延伸，以便将所述一对相对臂维持在第三位置中。 附图说明 本披露构思的示例性实施例在附图中示出如下： 图1至图4是根据所披露构思的一个非限制性实施例的容器设备的不同视图； 图5和图6分别是图1至图4的容器设备的触发构件的等距视图和俯视图； 5 CN 111556845 A 说　明　书 3/15 页 图7是图1至图4的容器设备的剖视图，该容器设备被示为处于打开位置中且被示为没 有触发构件； 图8是图1至图4的容器设备的侧视立视图，该容器设备被示为具有部分地安装在容器 设备的本体上的触发构件； 图9是图1的容器设备沿着图1的线A-A截取的剖视图，并且该容器设备被示为具有触发 构件的钩部分，该钩部分延伸到盖子的沟槽式区域中； 图10是图9的容器设备的一部分的放大视图； 图11是图9的容器设备的另一个放大视图，该容器设备被示为具有未延伸到沟槽式区 域中的钩部分； 图12是图9的容器设备的另一个放大视图，该容器设备被示为具有处于打开位置中的 盖子； 图13是图12的容器设备的等距视图； 图14和图15分别是根据所披露构思的另一个非限制性实施例的另一个容器设备的后 等距视图和前等距视图； 图16是图15的容器设备的一部分的放大视图； 图17是图15的容器设备的该部分的另一放大视图，该容器设备被示为具有盖子的长形 构件，该长形构件朝向容器设备的本体的内部移动； 图18是图14和图15的容器设备的另一个等距视图，该容器设备被示为处于打开位置 中； 图19是根据所披露构思的另一个非限制性实施例的另一个容器设备的等距视图； 图20至图22是图19的容器设备的构件的不同视图； 图23和图24分别是图19的容器设备的等距视图和仰视图，该容器设备被示为没有构 件； 图25和图26示出了在组装期间的不同阶段的图19的容器设备； 图27至图29示出了在打开图19的容器设备期间具有处于不同位置中的构件的容器设 备； 图30示出了容器和工具的等距视图，所述容器和工具被示为其中容器闭合且是在工具 已接合容器之前的； 图31示出了图30的容器和工具的另一个等距视图，其中工具部分地插入到容器中； 图32示出了图30的容器和工具的另一个等距视图，其中工具完全插入到容器中； 图33示出了图30的容器和工具的另一个等距视图，其中工具打开容器； 图34示出了图30的容器，该容器被描绘为处于打开位置中； 图35至图38示出了图30的工具的不同视图； 图39和图40示出了图30的容器的盖子的不同视图； 图41是根据所披露构思的另一个非限制性实施例的另一个容器设备的等距视图； 图42和图43是图41的容器设备沿着图41的线B-B截取的剖视图； 图44是图43的剖视图的放大视图； 图45示出了图42和图43的容器设备的一部分的剖视图，其中盖子的部件接合本体的构 件； 6 CN 111556845 A 说　明　书 4/15 页 图46是图42和图43的容器设备的一部分的另一剖视图，其中盖子的突起与本体脱离； 图47至图49是根据所披露构思的另一个非限制性实施例的另一个容器设备的一部分 的不同视图，该容器设备被示为具有处于不同位置中的拉链构件；以及 图50至图53是图47至图49的拉链构件的不同视图。
