技术摘要：
本发明公开了一种电控盒和窗式空调器，所述电控盒包括：盒体、电路板和散热器，所述盒体内设有走线槽，所述走线槽具有出线口，所述电路板设于所述盒体内，所述电路板具有电子元件；所述散热器与所述电路板上的至少部分电子元件相接并适于热量传递以形成散热结构；所述  全部
背景技术：
随着人们生活水平的提高、极端环境的增多，空调器越来越被人们欢迎。而随着人 工费用的逐渐增加，导致空调器的安装、维护等成本逐年提升，现有的挂式空调、柜式空调 等因为需要内外机分别安装，安装和维护成本较高，而且，室外机安装于室外，不仅安装困 难，而且故障后难以维护，为此，窗式空调器逐渐受到人们的欢迎。 相关技术中，电控盒内部未设置线束约束结构，导致线束的排布杂乱，在安装、维 修过程中造成很大的不便，而且，由于线束的杂乱设置，导致线束之间相互干扰严重，对电 控盒的稳定运行存有不利影响。
技术实现要素：

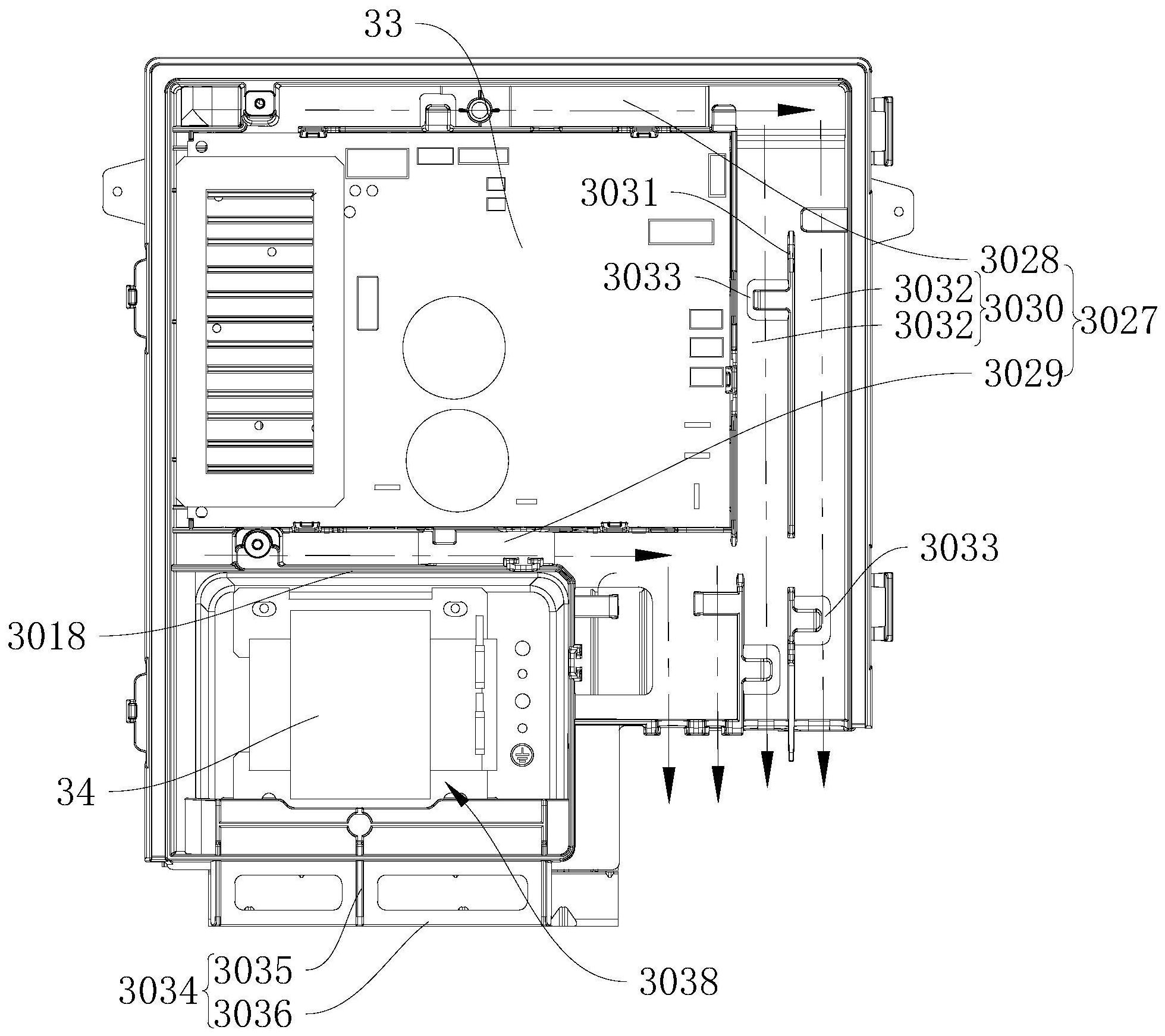

本发明的一个目的在于提出一种电控盒，设置了走线槽和散热器，方便走线和散 热。 本发明的另一目的在于提出一种具有该电控盒的窗式空调器。 根据本发明实施例的电控盒，包括：盒体、电路板和散热器，所述盒体内设有走线 槽，所述走线槽具有出线口；所述电路板设于所述盒体内，所述电路板具有电子元件；所述 散热器与所述电路板上的至少部分电子元件相接并适于热量传递以形成散热结构，所述走 线槽内设有捋线筋，所述捋线筋在垂直于所述走线槽的延伸方向上分隔出至少两个捋线 槽。 根据本发明实施例的电控盒，设置了走线槽和散热器，方便走线和散热。 另外，根据本发明上述实施例的电控盒，还可以具有如下附加的技术特征： 一些实施例中，所述走线槽包括第一槽部、第二槽部和第三槽部，所述第一槽部和 所述第二槽部沿竖向分布于所述电路板的相对两边，且所述第一槽部和所述第二槽部沿横 向延伸，所述第三槽部设于所述电路板的侧边并沿竖向延伸，且所述第三槽部与所述第一 槽部和第二槽部连接，所述横向与所述竖向垂直。 一些实施例中，所述电路板上设有散热器，所述散热器设于所述电路板上远离所 述第三槽部的位置。 一些实施例中，所述第一槽部连接所述第三槽部的一端，所述第二槽部连接所述 第三槽部的中部，且所述第二槽部沿横向贯穿所述第三槽部以将所述第三槽部沿竖向分 隔，所述出线口设于所述第三槽部的另一端。 一些实施例中，所述第三槽部内设有所述捋线筋。 一些实施例中，所述捋线筋和所述走线槽的侧壁中的至少一个上设有固线筋，所 述固线筋与所述走线槽的底面之间形成用于定位线束的定位空间。 6 CN 111578387 A 说　明　书 2/27 页 一些实施例中，所述至少两个捋线槽包括靠近所述电路板的弱电捋线槽和远离所 述电路板的强电捋线槽。 一些实施例中，所述电控盒还包括：室外温传感器，所述室外温传感器设于所述盒 体上。 一些实施例中，所述室外温传感器设于所述出线口处。 一些实施例中，所述出线口包括多个，设置所述室外温传感器的出线口的内侧与 引出线束的出线口的内侧由隔板隔开。 一些实施例中，所述盒体包括：盒座，所述电路板安放于所述盒座内，且所述走线 槽设于所述盒座内部；盒盖，所述盒盖封盖所述盒座。 一些实施例中，所述盒盖和所述盒座中的一个上设有出线缺口，所述出线缺口的 开口处设置了具有开口的防脱卡扣。 一些实施例中，所述盒座和所述盒盖中的另一个上设有导风缺口，所述出线缺口 与所述导风缺口在纵向上相对以构造处所述出线口。 一些实施例中，所述导风缺口在竖向上迂回延伸，所述导风缺口由竖向依次排布 的第一挡板、第三挡板以及第二挡板构造而成，所述第一挡板和所述第二挡板上设有竖向 相对的通风口，所述第三挡板间隔设于所述第一挡板和所述第二挡板的三风口之间。 一些实施例中，所述电路板设于所述盒座上，所述盒盖上设有让位口，所述散热器 包括：底板，所述底板与所述电路板上的至少部分电子元件相接并适于热量传递；散热翅 片，所述散热翅片与所述底板相连并从所述让位口伸出所述盒体，密封件，所述密封件环绕 所述散热翅片，且所述密封件设于所述底板与所述让位口周缘之间以形成密封结构。 一些实施例中，所述密封件的贴靠所述让位口周缘的表面上设有多个环形筋，所 述环形筋呈与所述密封件同向延伸的环形，多个所述环形筋构造成由内而外间隔布置的多 个环。 一些实施例中，所述环形筋的横截面被构造成半圆形、梯形或矩形。 一些实施例中，相邻两个所述环形筋之间的槽被构造成半圆形、梯形或矩形。 一些实施例中，所述密封件包括第一部分和第二部分，所述第一部分覆盖所述底 板上连接有散热翅片的表面周缘，且所述第二部分套接于所述底板的周面。 一些实施例中，在邻近所述散热器两端的位置所述盒盖与所述盒座由固定件连 接。 一些实施例中，所述电路板上的至少一部分电子元件的表面设置有导热片，所述 导热片与所述电子元件热传递，且所述散热器与所述导热片相互配合并适于导热。 一些实施例中，所述导热片与所述散热器之间具有0.1毫米到1.0毫米范围内的间 隙并填充有导热介质。 一些实施例中，所述电路板上设有散热支架，所述散热器以及所述导热片均安装 于所述散热支架上。 一些实施例中，所述盒座包括第一内壳和第一外壳，所述第一外壳罩设于所述第 一内壳之外。 一些实施例中，所述盒盖包括第二内壳和第二外壳，所述第二外壳罩设于所述第 二内壳之外。 7 CN 111578387 A 说　明　书 3/27 页 一些实施例中，所述第一内壳和所述第二内壳均为绝缘壳体，且所述第一外壳和 所述第二外壳均为防火壳体，所述第一内壳与所述第二内壳拼合，所述走线槽设于所述第 一内壳内侧。 一些实施例中，所述电路板安装于所述第一内壳上，所述第一内壳的内侧设有沿 环绕电路板的方向排布的定位结构，所述定位结构包括定位筋和定位勾。 一些实施例中，所述定位筋在所述第一内壳上围绕出放置空间，所述电路板设于 所述放置空间，所述定位勾包括沿环绕所述电路板间隔排布的多个。 一些实施例中，所述放置空间的周壁上设有导向筋，所述导向筋垂直于所述电路 板并分别连接所述放置空间的内侧面和内底面，所述导向筋远离所述放置空间的内底面的 一端被构造成相对于所述放置空间的内侧面的高度在朝向所述放置空间的内底面的方向 上逐渐增大的楔形结构。 一些实施例中，所述第一内壳和所述第二内壳中的至少一个上开设有散热窗。 一些实施例中，所述散热窗内连接有支撑筋，所述支撑筋呈纵横交错排布的格栅 形式。 一些实施例中，所述电路板安装于所述第一内壳上，所述第一内壳上与所述电路 板相对的区域设有所述散热窗。 一些实施例中，所述电路板与所述第一外壳之间具有8毫米到18毫米的间隙。 一些实施例中，所述第一内壳上设有第一支撑结构，所述第一支撑结构上开孔，所 述第一支撑结构包括：第一支撑隔板，所述第一支撑隔板设于所述第一内壳的端部并包括 间隔开的多个；第一加强件，每相邻的两个所述第一支撑隔板之间均连接有所述第一加强 件，所述第一加强件上开孔。 一些实施例中，所述第二内壳上设有第二支撑结构，所述第二支撑结构上开孔，所 述第二支撑结构包括：第二支撑隔板，所述第二支撑隔板设于所述第二内壳的端部并包括 间隔开的多个；第二加强件，每相邻的两个所述第二支撑隔板之间均连接有所述第二加强 件，所述第二加强件上沿纵向开孔。 一些实施例中，所述第二加强件包括：第一加强板，所述第一加强板连接相邻的两 个所述支撑隔板以及所述第二内壳，且所述第一加强板上开孔；第二加强板，所述第二加强 板连接所述第一加强板远离所述第二内壳的一边并连接相邻的两个所述支撑隔板，所述第 二加强板垂直于所述第一加强板。 一些实施例中，所述第二加强板沿纵向的边沿为内凹的弧形边。 一些实施例中，所述盒体上还设有电抗，所述盒体沿竖向设置，所述电抗与所述电 路板沿竖向间隔排布于所述盒体内。 一些实施例中，所述盒体内设有分隔墙，所述分隔墙将所述电路板和所述电抗分 隔开，且所述分隔墙上设有过线口以接通所述电路板和所述电抗所处腔室。 一些实施例中，所述过线口形成为位于所述分隔墙周壁边沿的凹陷形状，且所述 过线口的开口处设置了具有开口的防脱卡扣。 一些实施例中，所述电抗的一端与所述盒体插接且另一端与所述盒体由固定件连 接。 一些实施例中，所述盒体的外侧设有与所述电抗相对的接地连接件或接地标识。 8 CN 111578387 A 说　明　书 4/27 页 根据本发明实施例的窗式空调器，包括：底盘；箱体组件，所述箱体组件安装于所 述底盘上；电控盒，所述电控盒设于所述箱体组件内并安装于所述底盘上，所述电控盒为根 据前述的电控盒。 一些实施例中，所述箱体组件包括：内箱体，所述内箱体安装于所述底盘上；外箱 体，所述外箱体安装于所述底盘上，所述内箱体和所述外箱体间隔开以形成用于容纳窗扇 的容置槽。 一些实施例中，所述窗式空调器还包括：密封块，所述密封块在展开位置设置于所 述底盘上相对两个外侧的至少一侧，用于封闭窗扇与窗框之间的间隙；所述密封块还具有 收拢位置，所述密封块在所述收拢位置收纳于所述箱体组件。 附图说明 图1是本发明一个实施例的窗式空调器的示意图。 图2是本发明一个实施例的窗式空调器中外箱体与底盘配合的示意图。 图3是本发明一个实施例的窗式空调器中外箱体与底盘配合的剖视图。 图3-1是图3中圈A区域的局部放大示意图。 图4是本发明一个实施例的窗式空调器中外箱体与底盘配合的剖视图。 图4-1是图4中圈B区域的局部放大示意图。 图5是本发明一个实施例的窗式空调器的外箱壳与电控盒配合的示意图。 图6是本发明一个实施例的窗式空调器的外箱壳与电控盒配合的示意图。 图6-1是图6中圈C的局部放大示意图。 图7是本发明一个实施例的电控盒的示意图。 图8是本发明一个实施例的窗扇空调器中电控盒与底盘配合的示意图。 图9是本发明一个实施例的窗扇空调器中电控盒与底盘配合的示意图。 图9-1是图9中圈D区域的局部放大示意图。 图10是本发明一个实施例的窗扇空调器中电控盒与底盘配合的示意图。 图10-1是图10中圈E区域的局部放大示意图。 图11是本发明一个实施例的电控盒的盒座的示意图。 图12是本发明一个实施例的电控盒的盒盖的示意图。 图13是本发明一个实施例的电控盒的盒盖的示意图。 图13-1是图13中圈F区域的局部放大示意图。 图14是本发明一个实施例的电控盒的示意图。 图15是本发明一个实施例的电控盒的示意图。 图16是本发明一个实施例的电控盒的剖视图。 图16-1是图16中圈G区域的局部放大示意图。 图17是本发明一个实施例的电控盒的示意图，密封槽内未设置密封圈。 图18是本发明一个实施例的电控盒的示意图，密封槽内设有密封圈。 图19是本发明一个实施例的电控盒中第一外壳与电抗配合的示意图。 图20是本发明一个实施例的电控盒中电抗与电路板的位置关系示意图。 图20-1是图20中圈H区域的局部放大示意图。 9 CN 111578387 A 说　明　书 5/27 页 图21是本发明一个实施例的电控盒中第一外壳与电抗配合的示意图。 图22是本发明一个实施例的电控盒中第一外壳与电抗配合的示意图。 图23是本发明一个实施例的电控盒中电路板的安装结构的示意图。 图23-1是图23中圈I区域的局部放大示意图。 图24是本发明一个实施例的电控盒中电路板上设置导热片和散热支架的示意图。 图25是本发明一个实施例的电控盒中电路板上设置散热器的示意图。 图26是本发明一个实施例的电控盒中电路板上设置密封件的示意图。 图27是本发明一个实施例的电控盒中第一内壳的示意图。 图28是本发明一个实施例的电控盒中第二内壳的示意图。 图29是本发明一个实施例的电控盒中第二内壳的示意图。 图30是本发明一个实施例的电控盒中第二内壳的示意图。 图31是本发明一个实施例的电控盒中走线结构的示意图。 图32是本发明一个实施例的电控盒中走线结构的示意图。 图33是本发明一个实施例的电控盒中走线结构的局部示意图。 图34是本发明一个实施例的电控盒中走线结构的示意图。 附图标记： 窗式空调器1000， 底盘1，插口101，缺口102，第一凸包11，第二凸包12， 箱体组件2，内箱体21，内箱壳211，室内换热器212，回风口201，送风口202，控制盒 213，贯流风轮214，导风板215，横向摆叶216，防护网罩217，外箱体22，外箱壳  221，室外换 热器222，室外风道组件223，室外电机224，轴流风叶225，后围板226，围板227，顶盖228，进 风口203，出风口204，压缩机229，内凹结构205，翻边筋207，容置槽206，中隔板23， 电控盒3，盒体31，插销301，安装部302，绝缘内壳303，防火外壳304，盒座305，盒盖 306，凹陷结构307，让位缺口309，让位凹陷3012，出线口3013，第一内壳311，第一卡扣结构 3014，密封槽3015，密封圈3016，第二卡槽3017，分隔墙3018，定位结构3019，定位筋3020，定 位勾3021，导向筋3022，散热窗3023，支撑筋3024，出线缺口3025，引流筋3026，走线槽3027， 第一槽部3028，第二槽部3029，第三槽部3030，捋线筋3031，捋线槽3032，固线筋3033，第一 支撑结构3034，第一支撑隔板3035，第一加强件3036，过线口3037，避让口3038，防脱卡扣 3039，定位凸3072，第二内壳312，第二卡扣结构  3040，密封筋3041，连接部3043，第一连杆 3044，第二连杆3045，加强筋3046，凸筋3047，第一卡槽3042，引流槽3049，让位槽3050，筋条 3051，导风缺口3052，第二支撑结构3053，第二支撑隔板3054，第二加强件3055，第一加强板 3056，第二加强板3057，让位口3058，散热孔3059，缺口槽3060，第一挡板3061，第二挡板 3062，第三挡板3063，第一外壳313，第一耳部3065，沉台结构3066，第二外壳314，第二耳部 3067，插孔3068，卡凸3069，定位孔3070，外凸结构3071，拼补块32，盖板321，第一翻边322， 第二翻边323，插扣  324，卡孔325，电路板33，电子元件331，电抗34，散热器35，底板351，散 热翅片352，密封件353，环形筋354，第一部分355，第二部分356，散热支架357，导热片358， 室外温传感器36。 10 CN 111578387 A 说　明　书 6/27 页
