技术摘要：
本发明公开了一种升降摄像头系统、摄像设备和摄像头升降方法以及装置，属于智能摄像领域，通过DSP芯片与摄像头应用软件以及所述MCU芯片电连接以便交互数据；同时MCU芯片与所述DSP芯片以及所述摄像头模组电连接，以便与所述DSP芯片交互数据以及控制所述摄像头模组；摄像  全部
背景技术：
在手机以及一些智能电子设备上，摄像功能是这些智能电子设备所必备的。随着 人们对于这些智能电子设备全面屏的追求，摄像头不安装在屏幕上的方式受到了人们的热 烈追逐喜爱。现有摄像头不安装在屏幕上的方式都是采用升降式摄像头，这种升降式摄像 头都是手机的系统控制，摄像头的升降和开闭由手机系统分别控制。例如先要控制摄像头 升起，再控制摄像头打开以呈现画面。因此摄像头模组和系统控制需要进行复杂的配合调 试，造成摄像头模组无法做到在绝大部分领域上的即插即用。复杂的控制也容易造成用户 不便，体验差。
技术实现要素：

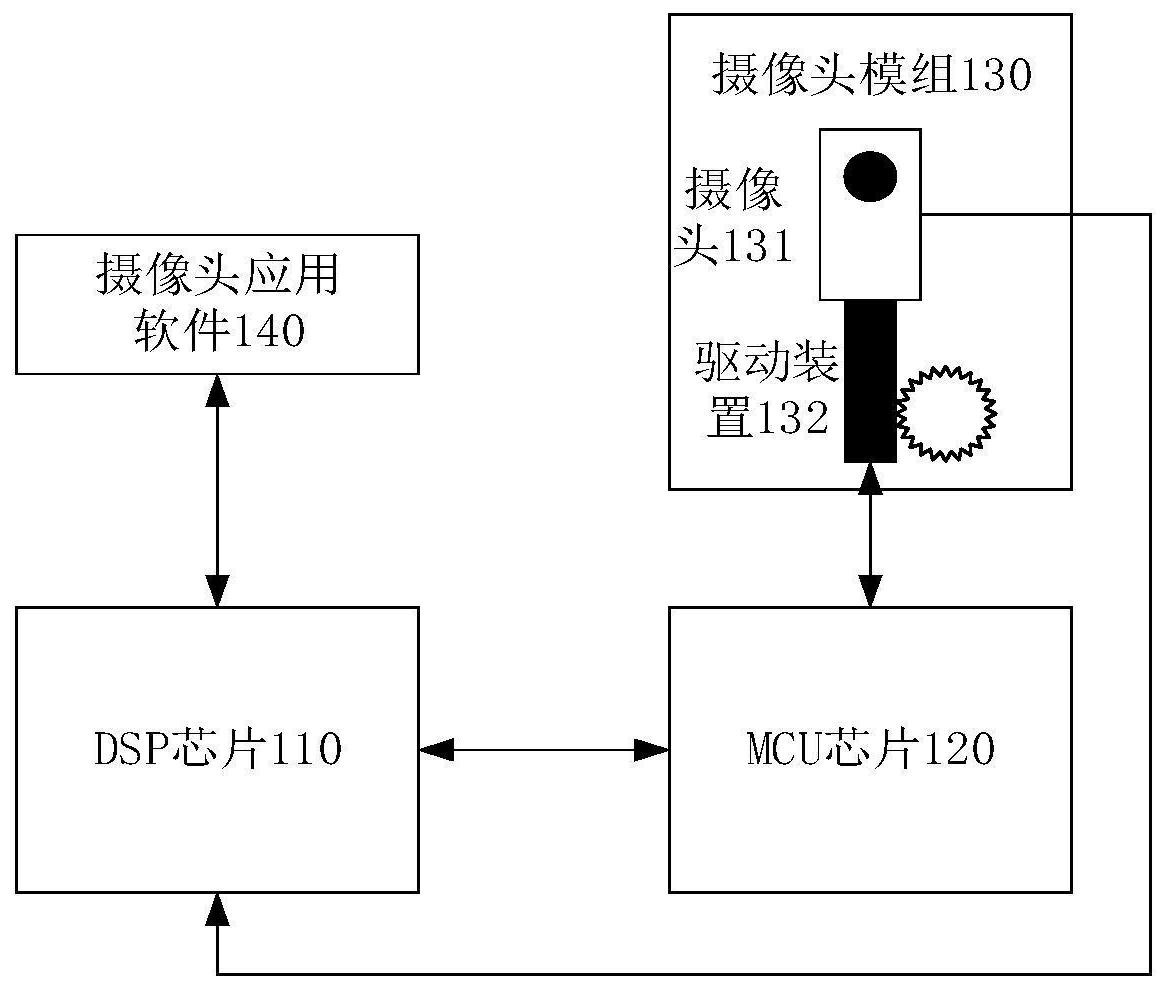

为了克服现有技术的不足，本发明提供一种操作简单能够给使用者较好体验的升 降摄像头系统、摄像设备和摄像头升降方法以及装置。 本发明解决其技术问题所采用的技术方案是： 第一方面， 一种升降摄像头系统，包括：DSP芯片、MCU芯片、摄像头模组； DSP芯片，与摄像头应用软件、摄像头模组以及所述MCU芯片电连接，用于与摄像头 应用软件以及所述MCU芯片交互数据； MCU芯片，与所述DSP芯片以及所述摄像头模组电连接，用于与所述DSP芯片交互数 据以及控制所述摄像头模组； 摄像头模组，用于驱动摄像头以及拍摄画面。 进一步地，所述DSP芯片用于接收摄像头应用软件发送的操作信号，所述操作信号 包括启用信号和关闭信号，用于启用摄像头和关闭摄像头； 所述DSP芯片根据接收到的操作信号生成控制信号发送到MCU芯片。 进一步地，所述MCU芯片用于接收所述DSP发送的控制信号； 所述MCU芯片还根据所述控制信号生成控制指令，所述控制指令用于控制摄像头 模组； 所述MCU芯片将所述控制指令发送到摄像头模组。 进一步地，所述摄像头模组包括：摄像头和驱动装置； 所述控制指令用于控制驱动装置到达指定位置的同时控制摄像头启用或关闭。 进一步地，在所述控制指令控制摄像头启用时，摄像头模组向DSP芯片发送画面数 据； DSP芯片处理所述画面数据后发送到摄像头应用软件内，以便摄像头应用软件呈 3 CN 111586291 A 说　明　书 2/5 页 现摄像头能够拍摄的画面。 第二方面， 一种摄像设备，包括上述任一项方案所述的升降摄像头系统。 第三方面， 一种摄像头升降方法，包括以下步骤： 接收摄像头应用软件的操作信号，所述操作信号包括启用信号和关闭信号，用于 启用摄像头和关闭摄像头； 根据所述操作信号生成控制信号，所述控制信号用于控制摄像头到达指定位置同 时控制摄像头启用或关闭。 进一步地，还包括： 当所述控制信号控制摄像头启用时，接收所述摄像头能够拍摄的画面数据； 处理所述画面数据并发送给摄像头应用软件。 第四方面， 一种摄像头升降装置，包括： 操作信号接收单元，用于接收摄像头应用软件的操作信号，所述操作信号包括启 用信号和关闭信号，用于启用摄像头和关闭摄像头； 控制信号生成单元，用于根据所述操作信号生成控制信号，所述控制信号用于控 制摄像头到达指定位置同时控制摄像头启用或关闭。 进一步地，还包括：画面数据传输单元，用于当所述控制信号控制摄像头启用时， 接收所述摄像头能够拍摄的画面数据；处理所述画面数据并发送给摄像头应用软件。 本申请采用以上技术方案，至少具备以下有益效果： 本发明技术方案公开了一种升降摄像头系统、摄像设备和摄像头升降方法以及装 置，通过DSP芯片与摄像头应用软件以及所述MCU芯片电连接以便交互数据；同时MCU芯片与 所述DSP芯片以及所述摄像头模组电连接，以便与所述DSP芯片交互数据以及控制所述摄像 头模组；摄像头模组能够驱动摄像头以及拍摄画面。使用者只要在摄像头应用软件上发出 启用摄像头或者关闭摄像头的信号，通过DSP芯片以及MCU芯片能够自动使摄像头升降，并 同时打开或关闭摄像头。操作简单，无需另外控制摄像头的升降，给予使用者较好的体验。 同时，该升降摄像头系统适用性良好，无需为应用该系统的摄像设备重新开发弹出或收回 摄像头的功能。 附图说明 为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 申请的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1是本发明实施例提供的一种升降摄像头系统的结构示意图； 图2是本发明实施例提供的一种摄像头升降方法的流程图； 图3是本发明实施例提供的一种摄像头升降装置的结构示意图。 4 CN 111586291 A 说　明　书 3/5 页
