技术摘要：
本发明公开了一种切、破、铲一体化岩层开挖机，用于岩层开挖，其特征在于，所述切、破、铲一体化岩层开挖机包括：挖掘机构，其用于铲除装载岩层的碎块；破碎机构，其用于将大块的所述岩层的岩石块击碎；切割机构，其用于将所述大体积的岩层切割成立方块状；连杆机构，  全部
背景技术：
在目前的岩层或路面开挖施工中，通常按照切割、破碎、挖除三个步骤就行，三个 步骤需要不同的机械进行操作，所需机械和操作人员较多，不便于管理；目前另一种解决方 案是采用多功能挖掘机，通过更换不同的工作装置(破碎锤、铲子)进行各个步骤的施工，但 更换过程需要大量时间，耽误工期，要想实现岩层或路面开挖施工的全自动一体化，目前尚 无此设备。
技术实现要素：

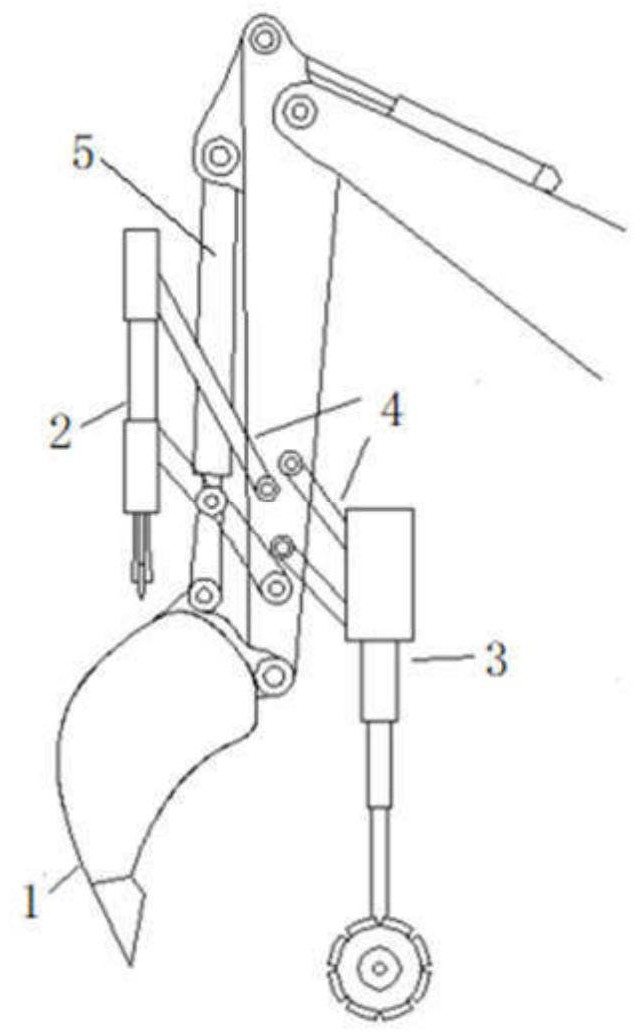

本发明的目的是提供一种结构稳定、一体化完成岩层的切割、破碎、挖出施工的 切、破、铲一体化岩层开挖机。 为了实现根据本发明的这些目的和其它优点，提供了一种切、破、铲一体化岩层开 挖机，用于岩层开挖，所述切、破、铲一体化岩层开挖机包括： 挖掘机构，其用于铲除装载岩层的碎块； 破碎机构，其用于将大块的所述岩层的岩石块击碎； 切割机构，其用于将所述大体积的岩层切割成立方块状； 连杆机构，其包括若干分杆，用于将所述挖掘机构、所述破碎机构以及所述切割机 构连接形成一个整体。 优选地，还包括， 一力臂，其一端活动连接于一动力机构的输出端； 一挖斗，其活动设置在所述力臂远离所述动力机构的一端。 优选地，所述挖斗包括，挖载部和平铲部，所述挖载部为勺形，所述平铲部为一厚 度的截面为锥形的板状，所述平铲部较厚的一端无缝连接于所述挖载部的勺形边缘处。 优选地，所述力臂铰接连接在所述挖载部远离所述平铲部的一端； 所述切、破、铲一体化岩层开挖机还包括第一液压推杆，其伸缩端连接于所述挖载 部远离所述平铲部的一端，其中，所述力臂与所述挖载部的连接部分形成呈夹角转动的转 动连接部，所述第一液压推杆的输出端在伸缩过程中驱使所述挖载部绕所述转动连接部呈 夹角来回转动。 优选地，所述破碎机构包括， 第二液压推杆，其固定端通过所述连杆机构的分杆活动连接在所述力臂上； 机头，其一端固定套设于所述第二液压推杆的伸缩端，所述机头另一端为具有尖 锥的钻取部。 优选地，所述钻取部包括，同轴心固定设置在所述机头远离所述第二液压推杆的 3 CN 111576519 A 说　明　书 2/4 页 伸缩端的中间楔块，以及对称设置在所述中间楔块两侧的一对反向楔块； 所述反向楔块远离所述中间楔块的一侧轮廓自所述中间楔块的高度方向逐渐形 成具有弧形曲线的曲面，且曲面的凹陷方向朝向所述中间楔块。 优选地，所述切割机构包括， 第三液压推杆，其伸缩端连接一双向电动机的中部，所述双向电动机的一对输出 端分别同轴连接一对切割锯片。 本发明至少包括以下有益效果： 1、结构稳定，以挖掘机构的力臂主体，一体连接切割机构和破碎机构，整体的机构 移动统一、同步，协调力强。 2、适应性好，适用于大体积岩层的切割、破碎、挖除作业。 3、灵活简便、设备制造成本低、施工效率优于现有技术的岩层施工装备。 本发明的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本 发明的研究和实践而为本领域的技术人员所理解。 附图说明 图1为本发明的切、破、铲一体化岩层开挖机的整体结构示意图； 图2为本发明的破碎装置结构示意图； 图3为本发明的切割装置结构示意图； 说明书附图标记说明：1、挖掘机构，2、破碎机构，3、切割机构，4、连杆机构，5、第一 液压推杆，6、第二液压推杆，7、第三液压杆，201、机头，202、中间楔块，203、反向楔块，301、 双向电动机，302、切割锯片。
