技术摘要：
一种组接式供气组件，包含至少一第一阀座、至少一第二阀座以及至少二分别连接该第一阀座或该第二阀座的螺杆阀，该第一阀座具有一第一组装端，该第一组装端成形有至少一组装凸块。该第二阀座具有一第二组装端，该第二组装端成形有一提供该组装凸块置入的安装入口及一于  全部
背景技术：
目前以螺杆阀实施的供气装置就如中国专利CN  207634710U图1所揭，该专利所揭 该供气装置以两阀座实施，每一该阀座分别提供复数螺杆阀组接，但每一该阀座的通气结 构是固定的，也就是说，每一该阀座一经制成后无法修改其所属通气结构，导致该供气装置 的功能被局限，如欲增减功能即需重新设计新的结构。
技术实现要素：

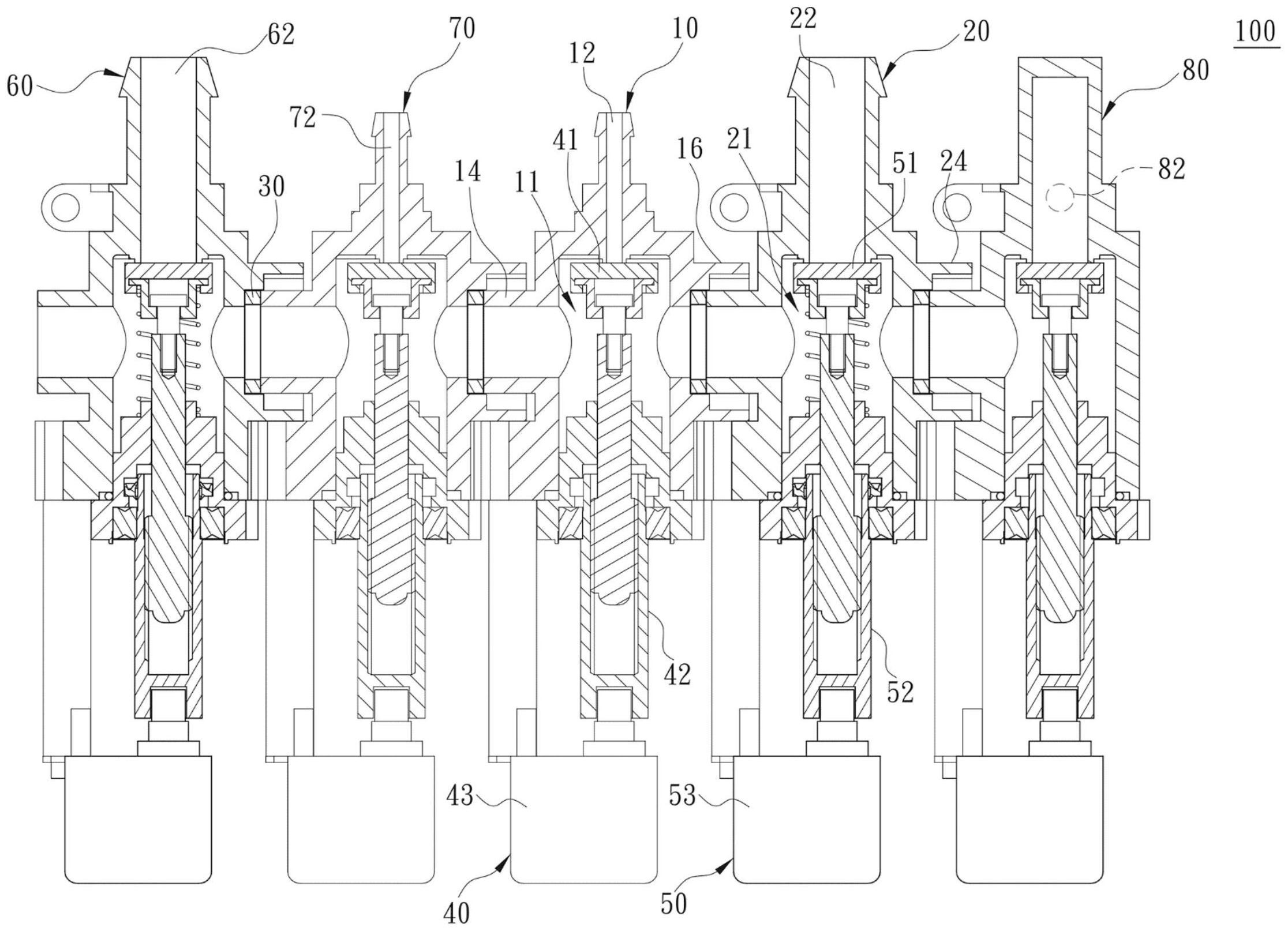

本发明的主要目的，在于解决现有具多螺杆阀的阀座的结构固定所衍生的应用受 限问题。 为达上述目的，本发明提供一种组接式供气组件，包含至少一第一阀座、至少一第 二阀座以及至少二螺杆阀，该第一阀座成形一第一通气空间，一连通该第一通气空间的第 一排气口，一连通该第一通气空间的第一阀安装端及一连通该第一通气空间的第一组装 端，该第一组装端具有至少一突出于外表的组装凸块。该第二阀座成形一第二通气空间，一 连通该第二通气空间的第二排气口，一连通该第二通气空间的第二阀安装端及一连通该第 二通气空间的第二组装端，该第二组装端设有一提供该组装凸块置入的安装入口及一于该 第一阀座转动后令该组装凸块滑入其中的限制槽，于该组装凸块滑入该限制槽时，该第一 阀座与该第二阀座形成组接关系，使该第一通气空间与该第二通气空间连通。该二螺杆阀 分别装于该第一阀安装端及该第二阀安装端，每一该螺杆阀分别具有一面对该第一排气口 或该第二排气口的气塞，一连接该气塞的螺杆及一驱动该螺杆令该气塞切换于一进气状态 或一阻气状态的驱动件，于该进气状态下，该气塞未遮蔽该排气口，于该阻气状态下，该气 塞遮蔽该排气口。 一实施例中，该第一组装端具有一突出外表的卡接臂，该第二组装端具有一提供 该卡接臂设置的卡接轨道以及一设于该卡接轨道内以限制该卡接臂的凹陷部。 一实施例中，该组装凸块及该卡接臂设置于该第一组装端的两相对侧。 一实施例中，该卡接臂具有一连接段，一自该连接段延伸且平行于该第一组装端 外缘的延伸段，以及一设于该延伸段远离该连接段一侧并可卡入该凹陷部的突出段。 一实施例中，该凹陷部为一穿孔或一凹槽。 一实施例中，该供气组件具有至少一夹设于该第一组装端与该第二组装端之间的 密封环。 一实施例中，该第一阀座具有至少一组接该驱动件的第一辅助连接杆，该第二阀 座具有至少一组接该驱动件的第二辅助连接杆。 一实施例中，该第一阀座具有一设于该第一阀安装端并连接其中一该螺杆的第一 3 CN 111577940 A 说　明　书 2/5 页 支撑环，该第二阀座具有一设于该第二阀安装端并连接其中一该螺杆的第二支撑环。 依前述
