技术摘要：
本发明公开了一种多用途的新型膨胀螺栓，包括螺杆、套管、垫圈、弹簧垫片、螺母组成，螺母与螺杆上的螺纹配合，套管套设在螺杆上。其特征：包括螺杆和套管，所述螺杆的一端设置一个锥形头，锥形头上设有若干个凸台，所述套管的尾部开裂成若干个膨胀片，膨胀片能够插入  全部
背景技术：
：目前国内普通膨胀螺栓主要用于混凝土结构连接，由套管、螺杆、垫片、 弹簧垫、螺母组成。其缺点是螺杆与套管配合不好，有时候在锁紧螺母时螺杆打滑，有时候 套管也随一起打滑，甚至有时螺杆把套管挤出来，不膨胀套管，需重新二次安装，影响工作 效率。对于用在钢结构类如方管、钢管等空心构件的连接也无法实现，而且安装后很难取 出，墙面会漏出很长一段螺纹杆，带来安全隐患、外观不美观。
技术实现要素：

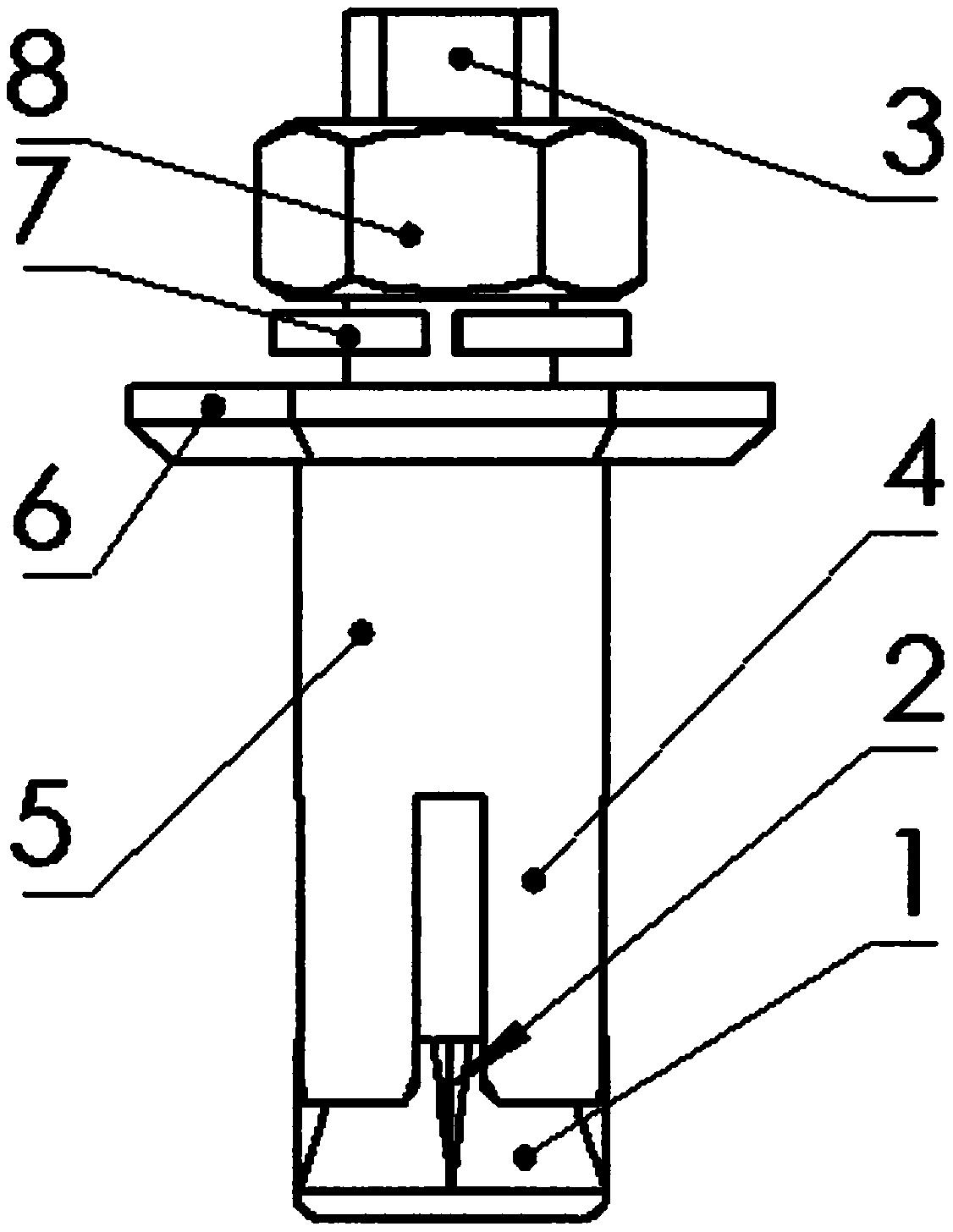

：针对现有技术存在的问题，发明了一种多用途的新型膨胀螺栓。其具有 的特点是导向功能；外旋锁紧；应力强度大；可拆卸，外形美观；防打滑；多用途等。 为了实现上述目的，本发明一种多用途的新型膨胀螺栓，包括螺杆、套管、垫圈、弹 簧垫片、螺母组成，螺母与螺杆上的螺纹配合，套管套设在螺杆上。其特征：包括螺杆和套 管，所述螺杆的一端设置一个锥形头，锥形头上设有若干个凸台，所述套管的尾部开裂成若 干个膨胀片，膨胀片能够插入两个相邻的凸台中，使凸台阻挡膨胀片并具有导向功能。 进一步地，所述锥形头呈圆锥形，所述凸台、膨胀片均匀分布，锥形头与凸台一体 连接。 进一步地，所述螺杆的另一端设有二个以上平台组成的多边形，用于扳手固定。 进一步地，所述套管的头部安装一个与套管内径相匹配的垫圈。 进一步地，所述的锥形头、膨胀片、凸台可带有倒角或圆角，也可带有锥度。 进一步地，所述套管上的垫圈一侧带有倒角或圆角，套管与垫圈一体连接或分拆 组合连接。 进一步地，所述套管上的垫圈设有二个以上平台组成的多边形。 进一步地，所述的套管与垫圈分拆组合连接，套管与垫圈结合连接部位上均设有 滚花(或压痕)相配合，使垫圈能够阻挡套管，防止套管转动。 此种多用途的新型膨胀螺栓是根据插入安装构件孔中的深处为内，露出的表面为 外，螺杆从内向外运动，则相对于螺母就从外向内运动，螺杆头部露在外面，螺母在构件的 外部，实现了外旋锁紧。锥形头上设有若干个凸台，锥形头、凸台、螺杆组成膨胀杆。套管设 有若干个膨胀片，套管与膨胀片组成膨胀管。膨胀管附加一个垫圈实现了技术突破，主要用 于钢结构类、铝合金结构类、不锈钢类等空心管壁的安装，也特别适用于方管、角钢、H型钢、 槽钢与复合板材的安装。 附图说明： 下面结合附图和范例来进一步说明。 图1是本发明一种多用途的新型膨胀螺栓的膨胀杆(1)示意图 图2是本发明一种多用途的新型膨胀螺栓的膨胀杆(2)示意图 图3是本发明一种多用途的新型膨胀螺栓的膨胀管(1)示意图 图4是本发明一种多用途的新型膨胀螺栓的膨胀管(2)示意图 图5是本发明一种多用途的新型膨胀螺栓的膨胀管(3)示意图 3 CN 111594520 A 说　明　书 2/4 页 图6是本发明一种多用途的新型膨胀螺栓的安装示意图 图7是本发明一种多用途的新型膨胀螺栓的结构示意图 图中：1-锥形头  2-凸台  3-螺杆  4-膨胀片  5-套管  6-垫圈  7-弹簧垫片  8-螺母  11-倒角  12-平台  14-构件(1)  15-构件(2)  20-锥度  21-圆滑曲面过渡 其中图7兼做摘要附图 本发明一种多用途的新型膨胀螺栓在于克服现有技术的缺点，提供了一种简单实 用的膨胀螺栓，主要用于钢结构类、铝合金结构类、不锈钢等空心管壁的安装，特别适用于 方管、角钢、H型钢、槽钢与复合板材的安装，也适用于砌筑水泥墙的安装。(如图6)。 本发明的一种多用途的新型膨胀螺栓由螺母、膨胀管(1)、膨胀杆(1)、弹簧垫片组 成(如图7)，上述所述的锥形头均可带有锥度或圆滑曲面过渡。(注：若干个是指两个以上)。 由锥形头与凸台构成膨胀头，膨胀头与螺杆一体连接构成膨胀杆(1)，其特征：锥 形头和凸台可带有(倒角或圆角)，也可带有锥度或圆滑曲面过渡，形状多样(如图1)。 由锥形头与凸台一体连接成膨胀头，膨胀头与螺杆分拆组合连接构成膨胀杆(2)， 其中分拆组合连接(用焊接、铆压、冲压、螺纹、膨胀等工艺方法均可)。凸台、锥形头可带有 (倒角或圆角)，也可带有圆滑曲面过渡，形状多样(如图2)。 由套管和膨胀片构成膨胀管(2)(如图4)，膨胀片可带有(倒角或圆角)，也可带有 锥度，形状多样。 膨胀管上安装一个垫圈构成膨胀管(3)，垫圈上带有倒角或圆角(如图5)。 由垫圈、套管和膨胀片构成膨胀管(1)，其中套管与垫圈分拆组合连接(例如：可用 焊接、铆压、镶插、滚压、螺纹、膨胀等工艺方法均可)。仅举滚压其中一例：套管与垫圈结合 连接部位上均设有滚花(或压痕)相配合，使垫圈能够阻挡套管，防止套管转动。垫圈上设有 二个以上平台组成的多边形(如：六角形等)，膨胀片可带有(倒角或圆角)，也可带有锥度， 形状多样(如图3)。 假如套管与垫圈为一体连接或分拆组合固定连接(例如：用焊接、铆压、冲压、螺 纹、膨胀等工艺方法均可)，仅利于拉拔套管，拆卸方便。如果套管与垫圈分拆组合活动连接 (例如：镶插、滚压、阻挡等工艺方法均可)，仅不利于拉拔套管，进而不利于拆卸，但对本发 明不构成实质影响，且六角形的垫圈与普通垫圈(或垫片)功能与作用相同。 此设计新型膨胀螺栓中的垫圈、膨胀管、膨胀杆均以形状多样、尺寸可调整。尺寸 大小可以改变膨胀螺栓的规格。锥形头与凸台的直径、宽度、长度、高度等都可根据加工工 艺改变。膨胀片、套管和垫圈的直径、宽度、长度、壁厚等也可根据加工需要改变的。
