技术摘要：
本发明公开了一种板坯去毛刺机辅助装置，属于板坯加工技术领域。主要目的是避免板坯在去毛刺作业过程中发生低头或抬头现象，以保证板坯去毛刺率。本发明的主要技术方案为：该装置包括支撑架，其上设置有第一伸缩机构和导轨；承载件，连接于第一伸缩机构，且与导轨可移  全部
背景技术：
板坯是钢坯的一种，为钢水通过连铸机连铸形成，一般铸坯宽厚比大于3  的即称 板坯，其主要用于轧制板材，但尚未开始轧制。 一般情况下，板坯存在毛刺，去除板坯上毛刺有两个作用：提高板坯轧制的质量； 减少对传送辊、轧辊的伤害。现有技术中，板坯去毛刺机无法去除短板坯和薄板坯的毛刺， 去除短板坯毛刺时，板坯端部会被毛刺机刮刀顶起而影响去毛刺率，甚至产生无法去除毛 刺的情况。去除薄板坯毛刺时使用传统的下压方式会产生变形，板坯端部向上弯的变形称 为抬头，向下弯的变形称为低头，抬头和低头现象不仅会影响去毛刺率，而且板坯表面会被 刮刀刮伤。
技术实现要素：

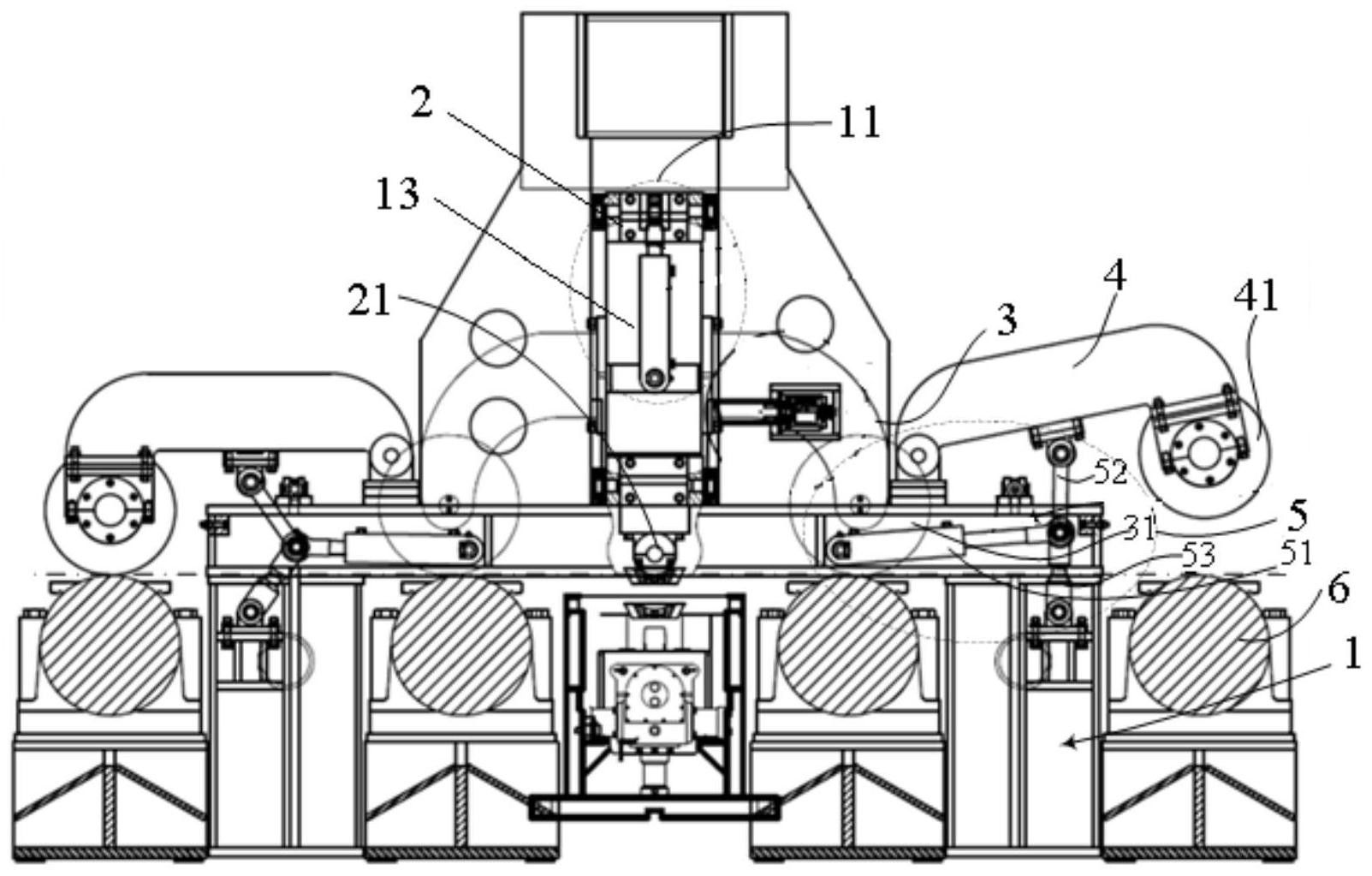

有鉴于此，本发明实施例提供了一种板坯去毛刺机辅助装置，主要目的是避免板 坯在去毛刺作业过程中发生低头或抬头现象，以保证板坯去毛刺率。 为达到上述目的，本发明实施例主要提供如下技术方案： 本发明实施例提供一种板坯去毛刺机辅助装置包括： 支撑架，所述支撑架上设置有第一伸缩机构和导轨，所述第一伸缩机构的伸缩方 向与所述导轨的延伸方向相同； 承载件，所述承载件连接于所述第一伸缩机构的活动端，且与所述导轨可移动地 连接，所述承载件的底部转动设置有第一压辊，所述承载件能在所述第一伸缩机构的伸缩 作用下，沿所述导轨上下移动； 第一动臂，所述第一动臂连接于所述承载件且位于所述承载件的两侧，所述第一 动臂的端部转动连接有第二压辊，所述第一动臂能带动所述第二压辊随所述承载件上下移 动，所述第二压辊的底部与所述第一压辊的底部位于同一水平面； 两个第二动臂，两个所述第二动臂位于所述承载件的两侧，所述第二动臂的一端 转动连接于所述支撑架，另一端通过驱动机构连接于所述支撑架，所述第二动臂的端部转 动连接有第三压辊，所述第三压辊位于所述第一压辊的外侧，所述驱动机构用于驱动所述 第二动臂带动所述第三压辊转动。 进一步地，所述支撑架的两端分别设置有安装空间； 所述第一伸缩机构的数量为两个，两个所述第一伸缩机构分别设置于两个所述安 装空间内； 所述承载件的两端分别与两个所述第一伸缩机构的活动端连接； 所述导轨包括至少设置于一个所述安装空间内的滑板； 所述承载件的一端设置有滚轮，所述承载件的一端通过所述滚轮与所述滑板滑动 3 CN 111590345 A 说　明　书 2/5 页 连接。 进一步地，所述驱动机构包括第二伸缩机构、第一连杆和第二连杆； 所述第二伸缩机构的固定端转动连接于所述支撑架； 所述第二伸缩机构的活动端转动连接于所述第一连杆的一端和所述第二连杆的 一端； 所述第一连杆的另一端转动连接于所述支撑架； 所述第二连杆的另一端转动连接于所述第二动臂。 进一步地，所述第一伸缩机构为液压缸。 进一步地，所述第二伸缩机构为液压缸。 借由上述技术方案，本发明至少具有以下有益效果： 本发明实施例提供的板坯去毛刺机辅助装置，通过控制第一伸缩机构进行伸缩运 动，即可控制承载件带动第一压辊和第二压辊进行上下移动，而且，通过设置延伸方向与第 一伸缩机构伸缩方向相同的导轨，承载件与该导轨可移动连接，可以使得承载件能在导轨 的导向作用下始终进行上下垂直运动，从而使得第一压辊和第二压根的最低点时刻保持在 同一水平面上，在板坯去除毛刺的过程中，最低点时刻处于同一平面的第一压辊和第二压 辊压在板坯端部，即可避免板坯出现抬头或低头现象，从而保证了板坯的去毛刺率，避免了 板坯表面被刮刀刮伤。同时，通过控制驱动机构驱动第二动臂转动，使得第三压辊转动并压 在板坯上，从而实现在板坯上提供更大的动摩擦力，以帮助板坯克服去毛刺过程中因第一 压辊和第二压辊的存在而产生的阻力，便于板坯顺利移动完成去毛刺工作。 附图说明 通过阅读下文优选实施方式的详细描述，各种其他的优点和益处对于本领域普通 技术人员将变得清楚明了。附图仅用于示出优选实施方式的目的，而并不认为是对本发明 的限制。而且在整个附图中，用相同的参考符号表示相同的部件。在附图中： 图1为本发明实施例提供的一种板坯去毛刺机辅助装置在未加载待处理板坯时的 结构示意图； 图2为本发明实施例提供的一种板坯去毛刺机辅助装置在加载待处理板坯之后的 结构示意图； 图3为图2的B向视图； 图4位本发明实施例提供的一种板坯去毛刺机辅助装置在板坯通过毛刺机进入切 割位置进行切割工作的状态示意图； 图5为本发明实施例提供的一种板坯去毛刺机辅助装置在去坯头毛刺状态的结构 示意图； 图6为本发明实施例提供的一种板坯去毛刺机辅助装置在板材通过毛刺机去掉坯 头毛刺后的结构示意图； 图7为本发明实施例提供的一种板坯去毛刺机辅助装置在坯尾进入毛刺机4  号辊 时的结构示意图； 图8为本发明实施例提供的一种板坯去毛刺机辅助装置在去掉坯尾毛刺后的状态 结构示意图。 4 CN 111590345 A 说　明　书 3/5 页
