技术摘要：
本发明属于焚烧设备技术领域，尤其是一种农药生产用废液焚烧设备，针对现有的焚烧不完全的问题，现提出如下方案，其包括第一燃烧室，所述第一燃烧室的底部固定安装有第二燃烧室，第一燃烧室的一侧固定安装有通道的一端，通道的另一端固定安装有辅助燃烧室，第一燃烧室  全部
背景技术：
农药生产中产生的废水属于有毒有害工业废水，成分复杂，含有大量生物降解性 较差和难于生物降解的有机物，可生化性很差，特别是高浓度有机农药废水(如蒸馏浓缩 液)，对生物处理系统的冲击较大，常使微生物大量死亡，处理后出水水质波动较大，时有超 标现象，给企业的环保工作带来较大压力，废液作为工业生产中必须处理的产品，其处理方 法多种多样。 公开号为CN105737170A的专利公开了一种循环流化床焚烧炉，其组成包括：固体 废物加料室(1)，所述的固体废物加料室与燃煤加料室(2)连接，所述的燃煤加料室与燃烧 室(5)连接，所述的燃烧室分别与一次风管(4)、二次风管(3)连接。但是该焚烧炉置对高浓 度农药废液处理不完全，环保性有待提高。
技术实现要素：

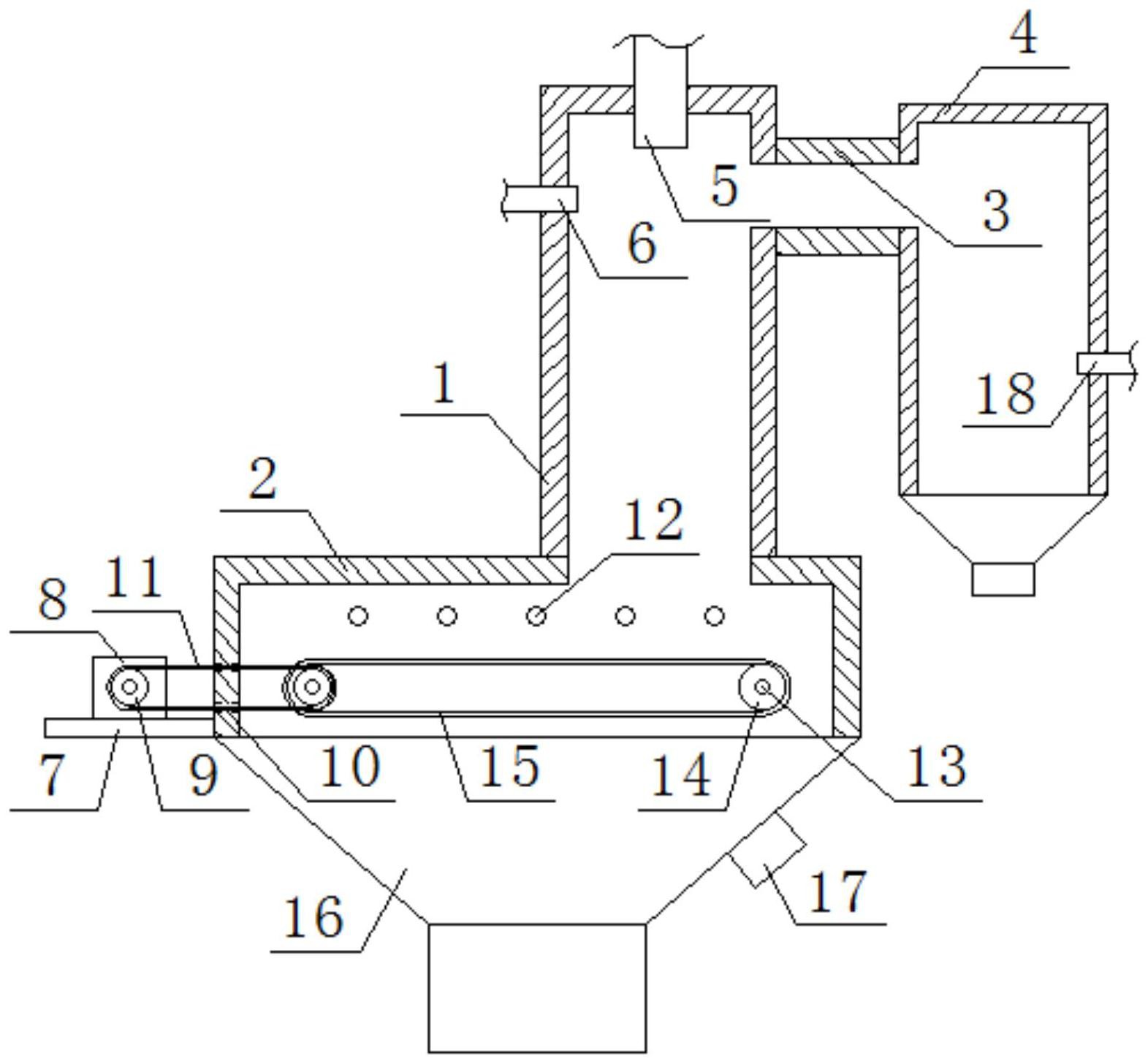

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种农药生产用废液 焚烧设备。 为了实现上述目的，本发明采用了如下技术方案： 一种农药生产用废液焚烧设备，包括第一燃烧室，所述第一燃烧室的底部固定安 装有第二燃烧室，第一燃烧室的一侧固定安装有通道的一端，通道的另一端固定安装有辅 助燃烧室，第一燃烧室的顶部中心位置固定安装有第一燃烧器，第一燃烧室远离通道的一 侧固定安装有高压喷嘴，且第一燃烧器和高压喷嘴均延伸至至第一燃烧室内，第二燃烧室 一侧的底部固定安装有支撑板，支撑板的顶部固定安装有电机，电机的输出轴上固定套接 有主动轮，第二燃烧室靠近电机的一侧开设有两个通孔，第二燃烧室内转动安装有两个转 轴，两个转轴和电机的输出轴相平行设置，两个转轴上均固定套接有辊筒，两个辊筒之间套 接有同一个链板传送带，第二燃烧室的一侧等距离固定安装有多个第二燃烧器，且多个第 二燃烧器均延伸至第二燃烧室内，辅助燃烧室远离第一燃烧室的一侧固定安装有辅助燃烧 器，且辅助燃烧器延伸至辅助燃烧室内。 优选的，所述第二燃烧室和通道均与第一燃烧室相连通，辅助燃烧室与通道相连 通。 优选的，所述第二燃烧室的底部固定安装有接渣仓，且接渣仓与第二燃烧室相连 通，接渣仓的一侧开设有冷风口。 优选的，靠近电机的转轴上固定套接有从动轮，从动轮和主动轮之间套接有同一 个链条，且链条贯穿两个通孔。 优选的，所述第二燃烧器位于链板传送带的上方，且第二燃烧器与通孔相邻设置。 本发明中，所述一种农药生产用废液焚烧设备，通过第一燃烧室、第二燃烧室、通 3 CN 111550813 A 说　明　书 2/4 页 道、辅助燃烧室、第一燃烧器、高压喷嘴、支撑板等不部件的配合，需要对废液进行焚烧处理 时，接通电源，同时开启第一燃烧器、电机、第二燃烧器、辅助燃烧器，电机的输出轴带动主 动轮转动，因主动轮和从动轮之间套接有同一个链条，从而能够带动从动轮转动，因从动轮 固定套接在转轴上，故而能够带动转轴转动，因转轴、辊筒和链板传送带之间的连接关系， 从而使得链板传送带运行，然后开启高压喷嘴，通过高压喷嘴向第一燃烧室内喷射废液，因 高压喷嘴的作用使废液雾化进入第一燃烧室内燃烧，废液燃烧后分为两部分，一部分燃烧 后的烟气通过通道进入辅助燃烧室中，在辅助燃烧器的作用下进一步热分解，确保烟气中 可燃物质分解完全，另一部分未分解完全的废液因重力作用凝聚滴落在链板传送带上，通 过第二燃烧器的作用下进行二次燃烧，因链板传送带电机的作用下缓慢运行，给废液滴提 供足够的燃烧空间及时间，确保废液滴完全分解，分解后的烟气则进入辅助燃烧室，最终不 能燃烧分解的灰渣落入接渣仓中，最终实现对高浓度农药废液的焚烧处理。本发明结构简 单，设计合理，操作方便，不仅能够对高浓度的农药废液进行焚烧处理，而且能够确保废液 的处理效果，环保实用性强。 附图说明 图1为本发明提出的一种农药生产用废液焚烧设备的结构示意图； 图2为本发明提出的一种农药生产用废液焚烧设备的图1的左视图； 图3为本发明提出的一种农药生产用废液焚烧设备的图1的第二燃烧室俯视图。 图中：1第一燃烧室、2第二燃烧室、3通道、4辅助燃烧室、5第一燃烧器、6高压喷嘴、 7支撑板、8电机、9主动轮、10通孔、11链条、12第二燃烧器、13转轴、14辊筒、15链板传送带、 16接渣仓、17冷风口、18辅助燃烧器、19从动轮。
