技术摘要：
一种足部垫片，包括：上层结构，具有与足部特定部位轮廓相配合的形状，设有若干通孔；下层结构，具有与足部特定部位轮廓相配合的形状，设有若干通孔；其中，该下层结构和该上层结构叠置在一起；该上层结构和该下层结构相互间隔，形成能够夹设其他物品的层间缝隙；并且 全部
背景技术：
人体的足部，承载了人体全身的重量。在日常生活中，足部穿戴着袜子，收容在鞋 子里面。由于鞋子、袜子和足部的各种关联性约束，容易给人体的足部带来这样、那样的损 害，比如：足部皮肤的磨损，又比如：各种各样的足癣。为此，人们设计了多种多样的足部穿 戴用品，来增强人体足部的保健。 例如：中国专利CN104411275B公开了一种脚趾垫，其由具有伸缩性、柔软性之弹性 体之素材所形成，且设有大直径之嵌合环部，其嵌合于脚的拇趾上而成为拇趾与作为脚趾 之食趾的趾垫部，设有小直径之嵌合环部，其嵌合于无名趾上而成为无名趾与中趾及小趾 之趾垫部，设有基础部，其连接两环并位于脚掌上，使食趾与中趾嵌合，并且于其中间位置 以由食趾与中趾夹持之方式设有突出的成为趾垫部之突出部，于基础部及两嵌合环部之趾 插入侧，形成有以与各趾之根部接触之方式弯曲的嵌合弓部，使小直径之嵌合环部的底厚 厚于大直径之嵌合环部的底厚，亦使小趾及中趾侧距离地板的高度稍高于拇趾侧之高度。 这种脚趾垫有利于矫正直立姿势及歩行姿势，于歩行时、运动时保持较佳之姿势。 例如：中国专利CN2347450Y公开了一种保健足跟垫，主体呈簸箕形，主体的底部背 面有呈网格状均匀分布的筋条；筋条厚度为0.5-2毫米，高度为3-7毫米，筋条之间间隔为4- 8毫米；筋条之间形成空隙。这种足跟垫有利于减轻人体在行走、跑动、跳跃等运动中足跟部 受到的直接冲击强度,达到减少脑部、脊椎和髋部等部位受冲击产生损伤的可能性。 现有的这些足部穿戴用品的结构，不能很好地对足部皮肤的磨损以及各种各样的 足癣予以兼容性防护保健，实有必要予以改进。
技术实现要素：

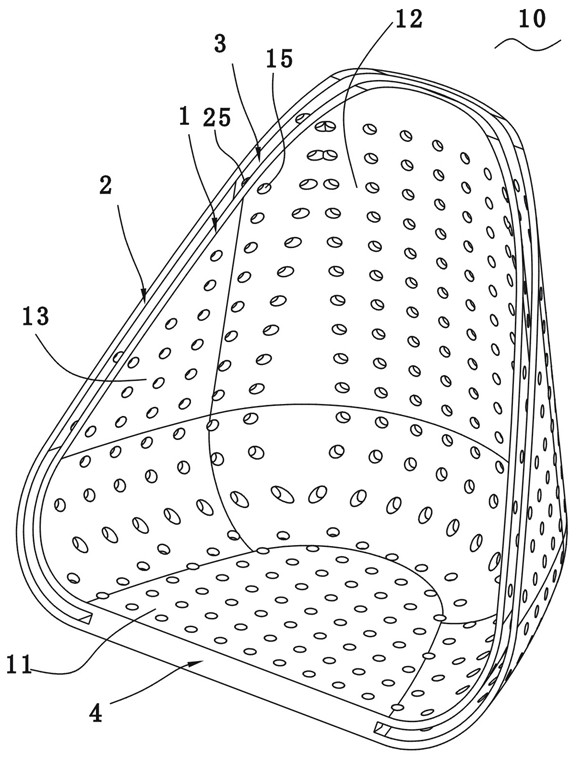

本发明要解决的技术问题在于，针对现有技术的上述缺陷，本发明提出了一种足 部垫片，有利于对足部皮肤的磨损以及各种各样的足癣予以兼容性防护保健。 本发明解决其技术问题所采用的技术方案包括：提供一种足部垫片，其包括： 上层结构，具有与足部特定部位轮廓相配合的形状，设有若干通孔； 下层结构，具有与足部特定部位轮廓相配合的形状，设有若干通孔； 其中，该下层结构和该上层结构叠置在一起；该上层结构和该下层结构相互间隔，形成 能够夹设其他物品的层间缝隙；并且，借助于连接结构，该上层结构和该下层结构相互连接 在一起。 在一些实施例中，该下层结构的通孔与该上层结构的通孔是不对齐的。 在一些实施例中，该足部垫片适用于足跟部；其中，该上层结构与该下层结构均呈 与足跟部轮廓相配合的形状。 在一些实施例中，该上层结构和该下层结构均包括：底壁，由该底壁的后端向上竖 3 CN 111567988 A 说 明 书 2/5 页 直延伸出的后壁以及由该底壁的两侧向上竖直延伸出并邻接于该后壁的前端的两个侧壁。 在一些实施例中，该连接结构形成在该上层结构的底壁与该下层结构的底壁的前 端缘处。 在一些实施例中，该足部垫片适用于脚趾部，该足部垫片还包括：多个趾间结构， 设置在该上层结构上；其中，该上层结构与该下层结构均呈与足前掌部轮廓相配合的形状。 在一些实施例中，该上层结构和该下层结构均包括：底壁和由该底壁的两侧向上 竖直延伸出的两个侧壁。 在一些实施例中，该连接结构形成在该上层结构的侧壁与该下层结构的侧壁的上 端缘处。 在一些实施例中，该趾间结构呈空心的圆柱体状，具有柱壁，该柱壁上设有若干通 孔；该趾间结构具有中空部分，该中空部分与该若干通孔连通。 在一些实施例中，该上层结构和该下层结构均采用注塑或压制工艺成型。 与现有技术相比，本发明的足部垫片，通过上层结构和下层结构的巧妙配合，在上 层结构形成通孔，在下层结构形成通孔，并使得上层结构和下层结构既相互间隔，形成方便 夹设其他物品的层间缝隙，又借助连接结构相互连接在一起，有利于对足部皮肤的磨损以 及各种各样的足癣予以兼容性防护保健。 附图说明 图1是本发明足部垫片一实施例的立体示意图。 图2是本发明足部垫片一实施例的前视示意图。 图3是本发明足部垫片一实施例的俯视示意图。 图4是本发明足部垫片一实施例的仰视示意图。 图5是本发明足部垫片另一实施例的立体示意图。 图6是本发明足部垫片另一实施例的前视示意图。 图7是本发明足部垫片另一实施例的俯视示意图。 图8是本发明足部垫片另一实施例的仰视示意图。 其中，附图标记说明如下：10 足部垫片 1 上层结构 11 底壁 12 后壁 13 侧壁 15 通孔 2 下层结构 21 底壁 22 后壁 23 侧壁 25 通孔 3 层间缝隙 4 连接结构；20 足部垫片 5 上层结构 51 底壁 53 侧壁 6 下层结构 61 底壁 63 侧壁 7 层间缝隙 8 趾间结构 81 柱壁 85 通孔 87 中空部分 9 连接结构。
