技术摘要：
本发明提供一种基于污泥防淤积的污水处理用曝气池，包括用于进行污水处理曝气污水池、用于进行清除死角污泥淤积的死角污泥破散机构和用于促进泡沫内污泥消散的泡沫污泥消散机构，所述死角污泥破散机构设置在曝气污水池上，所述泡沫污泥消散机构设置在曝气污水池和死角  全部
背景技术：
在污水处理过程使用的曝气池中，利用曝气对污水内的活性污泥提供氧气，同时 混合污水和污泥，促使污泥在污水中均匀分布，方便快速的促进污水的净化，但是污泥在水 中经常出现狭小空间淤积以及泡沫悬浮淤积两种情况，狭小空间淤积是由于存在混合死 角，气泡在水中受到水体的阻力，直接上升，不能有效的冲击死角污泥，污泥淤积时间长，影 响到污泥的使用效率，另一种淤积是由于污水中含有大量的容易产生泡沫的物质，例如含 有大量洗涤剂的时候，就会产生大量的泡沫，泡沫产生上浮的作用，可以自其产生部位将附 近的污泥进行吸附，使得污泥随着泡沫上升，在水面上，尤其是在靠近池边的位置堆积淤 积，污泥不能汇入到污水中，影响到污泥的使用效果，目前针对这两种淤积的方式，主要采 用的方式就是一方面加大人为的管控，减少可以产生泡沫物质混入到污水中，对于产生的 泡沫和死角淤积的污泥采用定期消除，重新增加新的污泥进行污水处理，这种方式虽然可 以起到不妨碍污水处理进行的作用，但是耗费人力物力较大，成本高，一般的污水处理用曝 气池存在死角污泥淤积和上浮泡沫携带污泥淤积的问题，污泥在无效的地方淤积影响到污 泥在污水处理过程中发挥的作用，所以需要一种基于污泥防淤积的污水处理用曝气池。
技术实现要素：

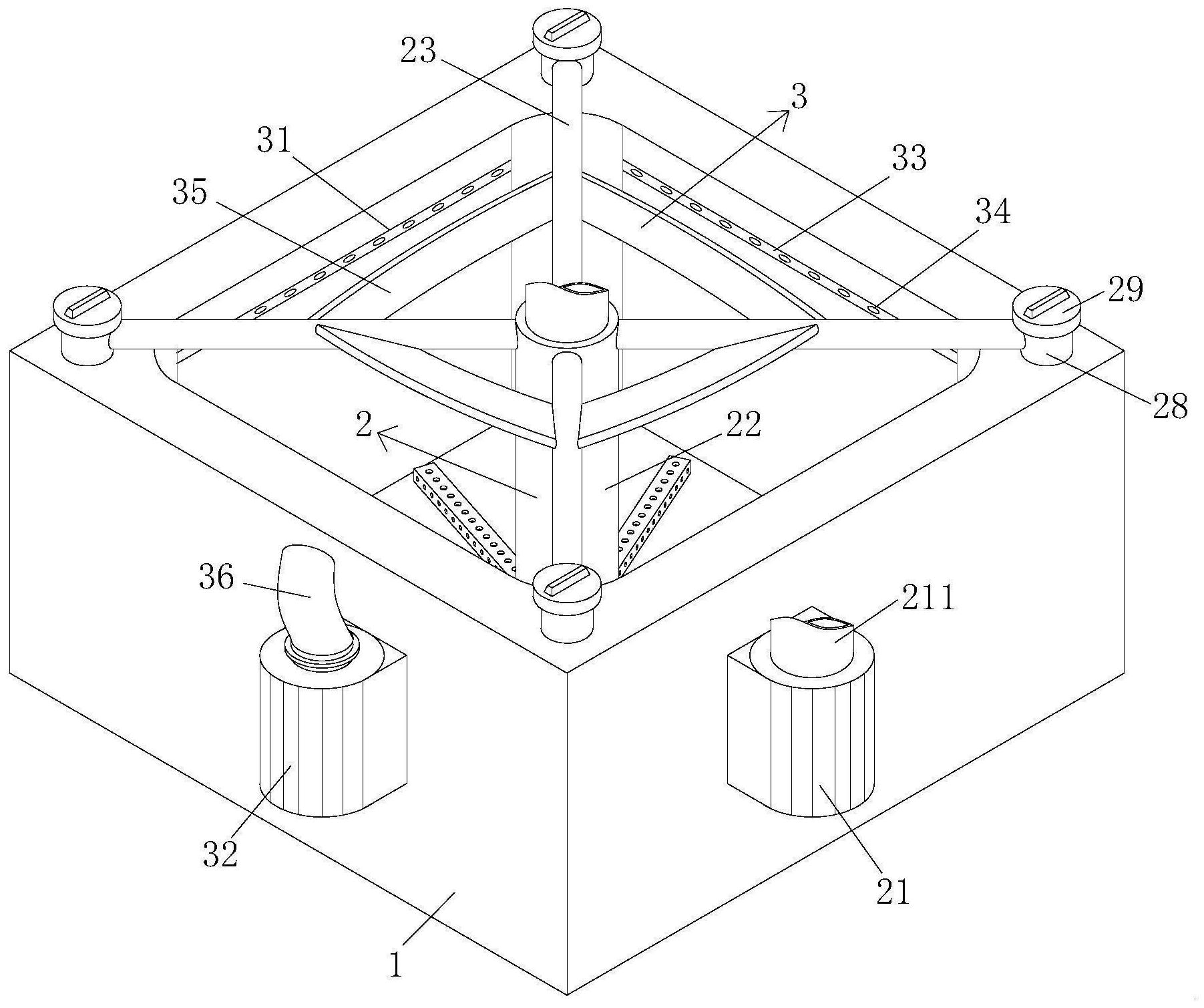

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种基于污泥防淤积的污水处理用曝气池， 解决了x一般的污水处理用曝气池存在死角污泥淤积和上浮泡沫携带污泥淤积的问题，污 泥在无效的地方淤积影响到污泥在污水处理过程中发挥的作用的问题。 (二)技术方案 为实现以上目的，本发明通过以下技术方案予以实现：一种基于污泥防淤积的污 水处理用曝气池，包括用于进行污水处理曝气污水池、用于进行清除死角污泥淤积的死角 污泥破散机构和用于促进泡沫内污泥消散的泡沫污泥消散机构，所述死角污泥破散机构设 置在曝气污水池上，所述泡沫污泥消散机构设置在曝气污水池和死角污泥破散机构上，所 述曝气污水池的内壁四个角呈弧形的圆角状。 优选的，所述死角污泥破散机构包括高压气泵、中心输气管、四个连通气管、四个 角喷气腔、四个动力曝气管、若干个浮托曝气管和破泥抖簧，所述高压气泵固定安装在曝气 污水池的外表面上，四个所述角喷气腔开设在曝气污水池上，四个所述角喷气腔位于曝气 污水池的四个角上，每一个所述角喷气腔的顶端均固定连接有一个控制气管，所述控制气 管上固定安装有控制阀，所述中心输气管固定连接在曝气污水池的内壁中心位置上，四个 所述连通气管均与中心输气管的表面固定连接，四个所述连通气管与中心输气管连通，四 4 CN 111573864 A 说　明　书 2/4 页 个所述连通气管与四个控制气管一一对应，四个所述连通气管远离中心输气管的一端均贯 穿并延伸至于其相对应的控制气管的内部，所述曝气污水池的内壁四个角落处均开设有若 干个倾斜曝气口，所述倾斜曝气口与角喷气腔连通，所述高压气泵的输出端套接有压力输 气管，所述压力输气管的一端与中心输气管的一端套接。 优选的，所述中心输气管的底部套接有四个动力曝气管，四个所述动力曝气管的 顶端开设有错位曝气口，所述错位曝气口的内壁呈倾斜状，所述错位曝气口的倾斜方向与 倾斜曝气口的倾斜方向相反，四个所述动力曝气管上的错位曝气口对着四个曝气污水池的 边角处。 优选的，所述中心输气管的底部套接有若干个浮托曝气管，若干个所述浮托曝气 管被四个动力曝气管等分，若干个所述浮托曝气管的顶端开设有翻动喷气口，若干个所述 浮托曝气管的表面和四个动力曝气管的上表面开设有垂直曝气口，若干个所述浮托曝气管 的表面和四个动力曝气管的两个侧面均开设有对冲曝气口，若干个所述浮托曝气管的表面 和四个动力曝气管的上表面均开设有若干个浮托曝气口，所述浮托曝气口的内壁呈倾斜 状，越靠近曝气污水池内部边壁的浮托曝气口的倾斜角度越大。 优选的，所述曝气污水池的内底壁靠近四个边角的位置设置有轴承，轴承的内圈 固定连接有旋转轴，旋转轴的表面固定连接有波动叶片，所述曝气污水池的内壁铰接有若 干个活动抖杆，各个活动抖杆之间固定连接有破泥抖簧，所述破泥抖簧的表面固定连接有 破泥钢丝刷，所述破泥钢丝刷的表面与曝气污水池的内壁滑动连接，所述破泥抖簧的表面 铰接有破泥刺锥。 优选的，所述泡沫污泥消散机构包括循环水喷射腔、高压水泵、四个喷淋管、若干 个压力喷嘴和四个倾斜破碎板，所述循环水喷射腔设置在曝气污水池的边上，所述曝气污 水池的四个边上均固定连接有一个喷淋管，所述喷淋管与循环水喷射腔连通，每一个所述 喷淋管的表面均固定安装有若干个压力喷嘴，所述高压水泵固定安装在曝气污水池上，所 述高压水泵的输出端套接有压力水管，所述压力水管的一端贯穿并延伸至循环水喷射腔的 内部。 优选的，所述倾斜破碎板固定连接在各个连通气管上，四个所述倾斜破碎板的表 面对应着四个喷淋管，所述倾斜破碎板的表面固定连接有若干个弧形挡板，若干个所述弧 形挡板的表面固定连接有若干个参差交错的破碎棱锥块。 (三)有益效果 (1)本发明通过设置死角污泥破散机构，利用曝气是产生的气体引发多个结构共 同活动，进而促使破泥抖簧在污水池的各个死角进行不间断的高频率抖动，既可以避免污 泥沉积在死角，又可以将活动到死角处的污泥块破碎随着气体再次悬浮，进而避免污泥在 死角处淤积。 (2)本发明通过设置泡沫污泥消散机构，利用喷淋水撞击在参差交错的破碎棱锥 块和弧形挡板上形成多层的溅射，可以对污水水面上的各个区域的泡沫进行喷淋消散，减 少污泥可附着的泡沫。 (3)本发明通过设置浮托曝气口，在可以在靠近曝气污水池的附近形成弧形的托 起气泡膜，可以将从靠近边角处的容易沉向四周的污泥进行托起靠向泡沫层的下方，浮托 起来的污泥可以增大泡沫附近污泥的密度，提高活性污泥在泡沫附近的浓度，促进泡沫的 5 CN 111573864 A 说　明　书 3/4 页 消散和污泥的沉浮游动，进而从泡沫的上下两方共同作用可以快速的消散泡沫中淤积的污 泥。 (4)本发明根据污泥在曝气池中常常淤积位置和问题，设计出可以快速消除污泥 淤积的特殊结构，附近污泥充分的混合到污水中，从而有效的解决了一般的污水处理用曝 气池存在死角污泥淤积和上浮泡沫携带污泥淤积的问题，污泥在无效的地方淤积影响到污 泥在污水处理过程中发挥的作用的问题。 附图说明 图1为本发明结构示意图； 图2为本发明曝气污水池结构俯视图； 图3为本发明曝气污水池结构剖视图； 图4为本发明倾斜破碎板结构剖视图； 图5为本发明浮托曝气管结构剖视图； 图6为本发明动力曝气管结构剖视图。 其中，1曝气污水池、2死角污泥破散机构、21高压气泵、22中心输气管、23连通气 管、24角喷气腔、25动力曝气管、26浮托曝气管、27破泥抖簧、28控制气管、29控制阀、210倾 斜曝气口、211压力输气管、212错位曝气口、213翻动喷气口、214垂直曝气口、215冲曝气口、 216旋转轴、217波动叶片、218活动抖杆、219破泥钢丝刷、220破泥刺锥、221浮托曝气口、3泡 沫污泥消散机构、31循环水喷射腔、32高压水泵、33喷淋管、34压力喷嘴、35倾斜破碎板、36 压力水管、37弧形挡板、38破碎棱锥块。
