技术摘要:
本发明公开了一种行李安检机的装物盒自动运输设备,包括机体,所述机体上自右向左以此设置有抬升台、装物台、安检台、两个取物台和动力台,该设备为一条完整的安检传送线,在安检门前设置有能够将用过的行李盒回收并统一存放的机构,且能够方便旅客取用,安检门后设置 全部
背景技术:
为了保护旅客出行的安全,在机场或车站都会设置有对行李的安检,尤其是机场 的安检,需要将顺手物品中的充电宝、笔记本等物品取出分开进行安检,所以在通过安检时 需要在传送带前花费很多时间,而安检设备只支持一个人进行操作,所以后面的旅客需要 等待较长的时间,甚至有可能耽误登机时间。
技术实现要素:

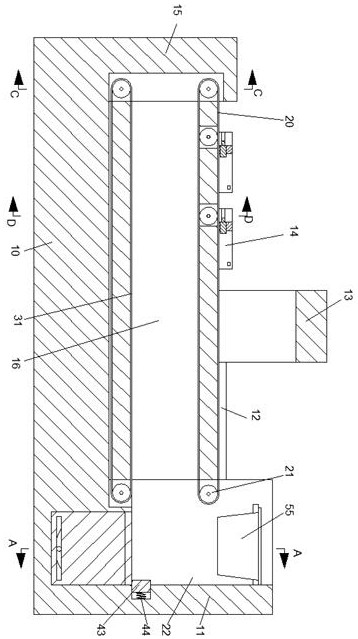

针对上述技术的不足,本发明提出了一种行李安检机的装物盒自动运输设备,能 够克服上述缺陷。 本发明装置的一种行李安检机的装物盒自动运输设备,包括机体,所述机体上自 右向左以此设置有抬升台、装物台、安检台、两个取物台和动力台,以上各部分通过上传送 带和下传送带连接,所述机体中设置有返回腔,所述抬升台中设置有抬升腔,所述抬升腔中 设置有收纳机构,两个所述取物台上均设置有整理机构,所述整理机构包括转动安装于所 述取物台中的传动轴,所述传动轴上固定安装有过渡辊筒,所述过渡辊筒上套有所述上传 送带,所述传动轴前端固定安装有驱动锥齿轮,所述驱动锥齿轮上侧啮合连接有从动锥齿 轮,所述从动锥齿轮固定安装于平移轴上,所述平移轴转动安装于所述取物台上部,所述平 移轴上端伸出所述取物台上且固定安装有平移齿轮,所述取物台上方前后滑动安装有平移 框,所述平移框中左右滑动安装有能与所述右侧啮合的平移齿条,所述平移齿条右端设置 有与所述平移框连接的平移弹簧,所述平移齿条右侧固定安装有触发块,所述触发块右端 伸入所述平移框框内,所述平移齿条右侧还前后对称固定安装有从动齿条,所述从动齿条 右端外侧啮合连接有从动齿轮,两个所述从动齿轮分别转动安装于所述平移框前后部中, 所述从动齿轮右侧啮合连接有限位块,两个所述限位块分别前后滑动安装于所述平移框前 后部中。 有益地,所述整理机构还包括设置于所述取物台前部的回收腔,所述回收腔后侧 与所述返回腔连接,所述回收腔左壁中上下滑动安装有回收滑块,所述回收滑块下侧设置 有所述取物台连接的回升弹簧,所述回收滑块后侧转动安装有回收托板,所述回收托板上 方设置有重力传感器,所述回收滑块中前后滑动安装有防转块,所述防转块与所述回收滑 块之间设置有阻挡弹簧,所述回收滑块下方设置有前后滑动安装于所述回收腔左壁中的挡 块,所述挡块上设置有与所述取物台连接的限位弹簧,所述挡块前方所述取物台中设置有 电磁铁,所述回收腔左壁下方设置有解锁槽。 有益地,所述收纳机构包括转动安装于所述抬升腔下壁中的从动轴,所述从动轴 上固定安装有下从动辊筒,所述从动轴上还固定安装有下从动链轮和驱动锥齿轮,所述驱 动锥齿轮右侧啮合连接有转向锥齿轮,所述转向锥齿轮固定安装于花键套上,所述花键套 4 CN 111573155 A 说 明 书 2/5 页 转动安装于所述抬升台中,所述花键套中花键安装有花键轴,所述花键轴转动安装于活动 板中,所述活动板固定安装于推板下侧,所述推板左右滑动安装于所述抬升腔右壁中,所述 推板右侧设置有与所述抬升台连接的推力弹簧,所述花键轴上固定安装有衔接锥齿轮,所 述衔接锥齿轮下方设置有能与所述衔接锥齿轮下侧啮合的过渡锥齿轮,所述渡锥齿轮固定 安装于过渡轴上,所述过渡轴转动安装于所述抬升台下部,所述过渡轴下端固定安装有传 动锥齿轮,所述传动锥齿轮前侧啮合连接有抬升锥齿轮,所述抬升锥齿轮固定安装于抬升 轴上,所述抬升轴转动安装于所述抬升台下部,所述抬升锥齿轮上固定安装有轮盘,所述轮 盘前端面上固定安装有抬杆,所述抬杆左右滑动安装于抬块中,所述抬块上下滑动安装于 所述抬升台下壁中,所述抬升台上部设置有前后滑动安装于所述抬升台前后壁中的载物 块,所述载物块上设置有与所述抬升台连接的载物弹簧,所述载物块能够将所述抬升台中 被所述抬块抬起的所述装物盒挂住,所述抬升台中转动安装有上从动辊筒,所述上从动辊 筒上套装有所述上传送带。 有益地,所述动力台中设置有电机,所述电机后侧连接有动力轴,所述动力轴上固 定安装有上驱动辊筒,所述上驱动辊筒上套装有所述上传送带,所述动力轴上固定安装有 上驱动链轮和动力带轮,所述上驱动链轮通过驱动链条与固定安装于所述传动轴上的上传 动链轮连接,所述动力带轮通过动力皮带与传动带轮连接,所述传动带轮固定安装于反转 轴上,所述反转轴转动安装于所述动力台中,所述反转轴上固定安装有反转齿轮,所述反转 齿轮下侧啮合连接有传动齿轮,所述传动齿轮固定安装于回收轴上,所述回收轴转动安装 于所述动力台中,所述回收轴上固定安装有下驱动辊筒和下驱动链轮,所述下驱动辊筒上 套装有所述下传送带,所述下驱动链轮通过回收链条与固定安装于所述从动轴上的下从动 链轮连接。 有益效果为:该设备为一条完整的安检传送线,在安检门前设置有能够将用过的 行李盒回收并统一存放的机构,且能够方便旅客取用,安检门后设置有多个行李平台,能够 让通过安检的行李分别移动到各个平台上,让旅客整理,同时还能在行李盒中的物品全部 取出后自动将行李回收,由于各个平台互不干涉,可以同时有好几个旅客通过安检,减少安 检时的等待时间。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案,下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是发明 的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据 这些附图获得其他的附图。 图1为本发明的一种行李安检机的装物盒自动运输设备结构示意图; 图2为图1中“A-A”方向剖视结构示意图; 图3为图2中“B-B”方向剖视结构示意图; 图4为图1中“C-C”方向剖视结构示意图; 图5为图1中“D-D”方向剖视结构示意图; 图6为图5中“E”局部放大结构示意图; 图7为图5中“F-F”方向剖视结构示意图。 5 CN 111573155 A 说 明 书 3/5 页
