技术摘要：
本发明公开了一种接地故障检测装置的运输设备，包括截面均呈半环形的第一固定板和第二固定板，第一固定板的表面设有若干相对齐的通孔，第一固定板的外周设有与通孔相对齐的壳体，壳体的内部设有第一电动伸缩杆，第一电动伸缩杆的伸缩端与第二固定板的固定连接，第一固  全部
背景技术：
传统的输电线故障检测设备是通过将发射机故障线路输出脉动直流信号，电流流 经故障线路，在故障点流入大地。传感器挂接在被测线路上，检测线路上的电流，并通过无 线方式向接收机传送采集的信号。接收机通过无线方式接收传感器发送的信号，在液晶屏 上直观显示测量数据，在故障点前，电流持续存在，故障点后，电流消失，根据电流变化来查 找故障点，实现故障定位的功能，但是在实际使用时，由于输电线路上并不是只有单根输电 线，因此需要人工操作更换待检测的输电线，使用过于麻烦，而且也不能根据需要切换至不 同输电线上进行检测，而且，由于输电线常常位于高空中，利用人工进行安装过于麻烦。
技术实现要素：

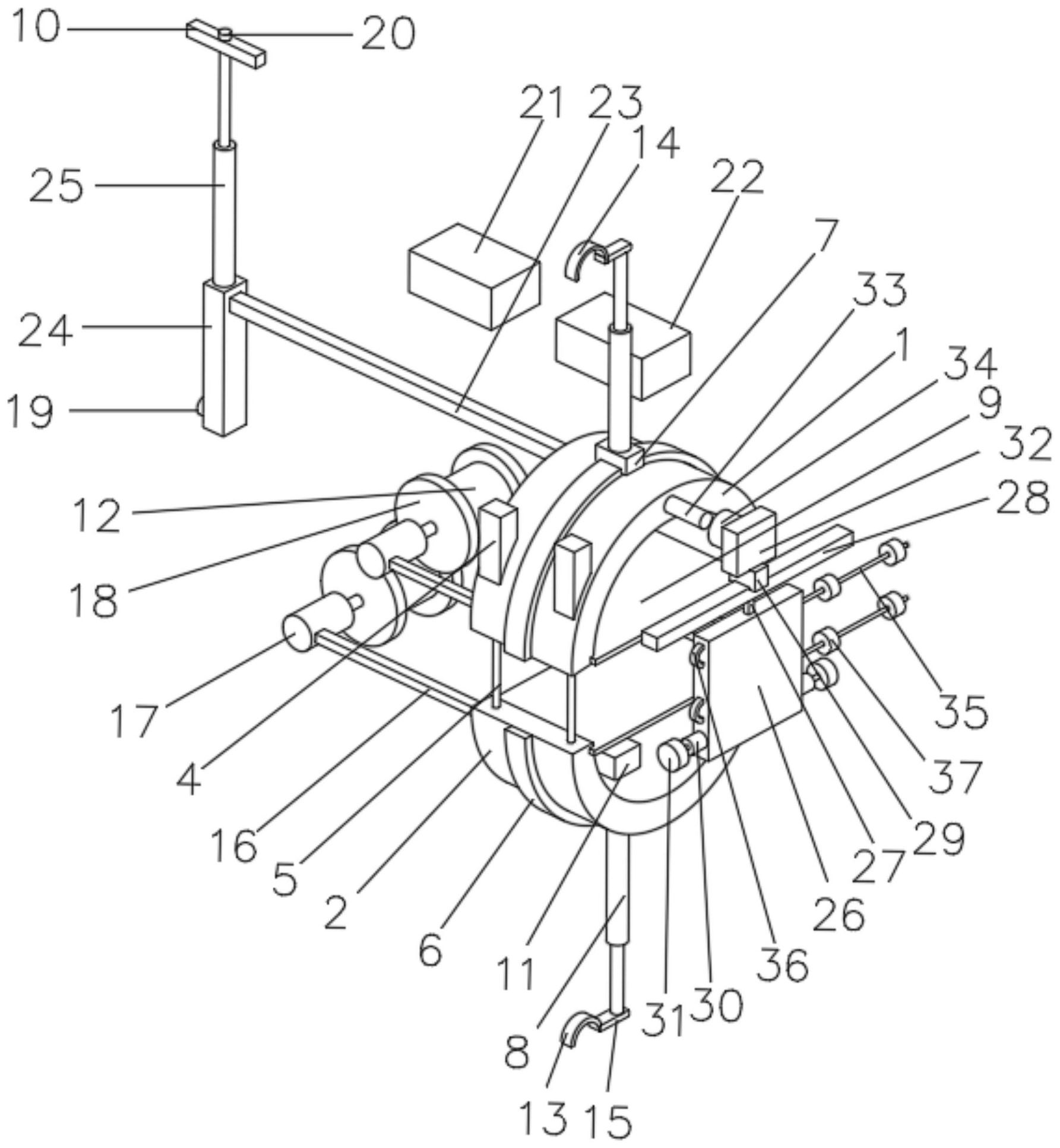

本发明所要解决的问题是能够根据需要攀爬至输电线杆的不同高度，对多根输电 线进行检测，可以根据实际需要朝不同方向上的不同输电线位置进行移动，从而实现不同 输电线的检测的一种接地故障检测装置的运输设备。 本发明的一种接地故障检测装置的运输设备，包括截面均呈半环形的第一固定板 和第二固定板，所述第一固定板的表面设有若干相对齐的通孔，所述第一固定板的外周设 有与所述通孔相对齐的壳体，所述壳体的内部设有与之固定连接的第一电动伸缩杆，所述 第一电动伸缩杆的伸缩端与所述第二固定板的端部固定连接，所述第一固定板和第二固定 板的内周设有卡紧机构，所述第一固定板和第二固定板的外周设有一圈第一导轨，所述第 一导轨上设有若干第一直线电机，所述第一直线电机上设有第二电动伸缩杆，所述第二电 动伸缩杆的伸缩端设有挂接机构，所述第一固定板和第二固定板上均设有驱动机构，所述 第一固定板上设有用于检测输电线路故障点的检测机构，还包括弹性板，所述弹性板的顶 部设有凸起，所述凸起的顶部设有第二导轨，所述第二导轨上设有第二直线电机，所述第二 直线电机的顶部设有与所述第一固定板相连的连接机构，所述弹性板的两侧设有与之固定 连接的第一驱动电机，所述第一驱动电机的输出端设有滚轮，所述弹性板上设有用于锁紧 输电线杆的锁紧机构，所述第一驱动电机、第一电动伸缩杆、第一直线电机、第二直线电机、 第二电动伸缩杆和驱动机构均与外接电源电连接，所述第一驱动电机、第一电动伸缩杆、第 一直线电机、第二直线电机、第二电动伸缩杆和驱动机构均通过外界信号进行控制。 进一步的，所述卡紧机构包括若干带有弹性的压板，所述压板分别与所述第一固 定板以及所述第二固定板的两侧内壁固定连接。 进一步的，所述挂接机构包括截面呈半环形的第一卡块和第二卡块，所述第二电 动伸缩杆的伸缩端上设有与之固定连接的固定杆，相邻的所述第二电动伸缩杆上的所述固 定杆朝向相反，所述第一卡块与其中一个所述第二电动伸缩杆上的所述固定杆固定连接， 所述第二卡块与另一个所述第二电动伸缩杆上的所述固定杆固定连接，所述第一卡块与所 4 CN 111579824 A 说　明　书 2/5 页 述第二卡块呈反向设置。 进一步的，所述驱动机构包括若干支撑杆，所述支撑杆上设有第二驱动电机，其中 一个所述支撑杆与所述第一固定板固定连接，另一个所述支撑杆与所述第二固定板固定连 接，所述第二驱动电机的输出端设有第一轮子，所述第二驱动电机与外接电源电连接。 进一步的，所述检测机构包括第一电流传感器、第二电流传感器、发射机和接收 机，所述第一固定板上设有支杆，所述支杆的另一端设有第一支撑板，所述第一电流传感器 设于所述第一支撑板上，所述第一支撑板上设有第三电动伸缩杆，所述第三电动伸缩杆的 伸缩端设有第二支撑板，所述第二支撑板上设有所述第二电流传感器，所述发射机与输电 线电连接，所述第一电流传感器和第二电流传感器分别与所述接收机信号连接。 进一步的，还包括控制器，所述控制器设于所述第二固定板内侧，所述控制器分别 与所述第一驱动电机、第一电动伸缩杆、第一直线电机、第二直线电机、第二电动伸缩杆和 第二驱动电机信号连接，所述控制器与外接电源电连接。 进一步的，所述第一轮子和所述轮子的外周均设有一圈凹槽。 进一步的，所述连接机构包括固定块以及设于所述第一固定板上的凸块，所述固 定块与所述第二直线电机的顶部固定连接，所述固定块的表面设有与之固定连接的套筒， 所述凸块与所述套筒相卡接，所述套筒与所述凸块之间过盈配合。 进一步的，所述锁紧机构包括若干绳子和设于所述弹性板一侧的若干固定环，所 述绳子的一端与所述弹性板固定连接，所述绳子缠绕在所述固定环上，所述绳子的表面设 有若干第二轮子。 本发明的有益效果在于： 本发明的一种接地故障检测装置的运输设备，当需要进行故障点的检测时，首先 利用所述弹性板和锁紧机构的配合将本装置锁住输电线杆，然后通过所述第一驱动电机驱 动所述滚轮，使得本装置能够在输电线杆上进行向上运动，当运动至与输电线相平齐的位 置时，通过所述第二直线电机在所述第二导轨上的运动，使得所述第一固定板和所述第二 固定板能够与输电线对接在一起，大大减少了人工操作的麻烦，而且还能够适用于不同高 度的输电线杆，通过所述第一固定板和所述第二固定板对输电线的围合，然后再通过所述 第一电动伸缩杆的收缩，使得所述第一固定板和所述第二固定板之间的间距逐渐缩小直至 固定在一起，然后即可通过所述卡紧机构将第一个待检测的输电线进行卡紧，减少出现晃 动的情况发生，由于输电线路上的输电线一般呈均匀状分布，通过所述第二电动伸缩杆伸 长，即可将所述挂接机构挂接在处于被固定状态下的输电线上方的另一输电线上，从而能 够有效稳定本装置，然后即可通过所述检测机构和所述驱动机构的配合对处于被固定状态 下的输电线进行故障点的检测，此外，通过所述驱动机构驱动时，则可以使得所述连接机构 相分离，当需要检测不同的输电线时，通过所述第二电动伸缩杆收缩并与被挂接的输电线 相分离，通过外界控制信号控制所述直线电机在所述导轨上运动，当运动至适宜的角度时， 通过所述第二电动伸缩杆伸长，即可将所述挂接机构挂接在待检测的输电线上方的另一输 电线上，然后通过所述第一电动伸缩杆的伸长，使得第一固定板和所述第二固定板之间的 相分离并与第一个被检测的输电线分离，由于重力的作用，所述第二电动伸缩杆会在待检 测的输电线上方的另一输电线上呈下垂状态，然后即可通过所述第一固定板、第二固定板 和第一电动伸缩杆的配合将待检测的输电线进行卡住，然后再通过所述卡紧机构将待检测 5 CN 111579824 A 说　明　书 3/5 页 的输电线进行卡紧，减少出现晃动的情况发生，此时，则能够通过所述检测机构和所述驱动 机构的配合对处于被固定状态下的输电线进行故障点的检测，通过本装置的使用，能够对 位于不同位置的输电线进行检测，而且能够根据实际需要切换至不同的输电线上，不仅能 够在竖直方向上进行输电线的切换，还能够朝向不同方向上的进行定向切换至不同的输电 线上并进行检测工作，有效提高了检测效率和使用的灵活性。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使 用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的优选实施例，对于 本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其 他的附图。 图1为本发明一种接地故障检测装置的运输设备的第一种视角的立体图； 图2为本发明一种接地故障检测装置的运输设备的第二种视角的立体图。 图中，1为第一固定板，2为第二固定板，3为通孔，4为壳体，5为第一电动伸缩杆，6 为第一导轨，7为第一直线电机，8为第二电动伸缩杆，9为压板，10为第二支撑板，11为控制 器，12为凹槽，13为第一卡块，14为第二卡块，15为固定杆，16为支撑杆，17为第二驱动电机， 18为第一轮子，19为第一电流传感器，20为第二电流传感器，21为发射机，22为接收机，23为 支杆，24为第一支撑板，25为第三电动伸缩杆，26为弹性板，27为凸起，28为第二导轨，29为 第二直线电机，30为第一驱动电机，31为滚轮，32为固定块，33为凸块，34为套筒，35为绳子， 36为固定环，37为第二轮子。
