技术摘要：
本发明公开了一种用于空气的循环结构及其净化器，包括散热外壳，所述散热外壳和吸热内壳之间开设有依次相通的进风风道、底端风道、纵向风道、顶端风道和出风风道；所述进风风道贯穿散热外壳且进口处设置有进风滤网，所述转杆一上固定设置有多个旋转叶片，所述主动齿轮  全部
背景技术：
现有技术中，申请号为“201820604533.4”的一种循环散热型计算机机箱，包括机 箱以及设于机箱下方的冷却腔，冷却腔包括左侧进风区、右侧冷却区，冷却区内设有冷却 液，机箱包括主腔和右侧进风通道，进风通道内设有冷风板，进风通道上设有与主腔相连通 的送风口，主腔内顶部设有电机，电机底端输出轴连有主风扇，主风扇包括扇沿以及设于扇 沿内的扇叶，扇沿外壁上设有主动齿，主腔内位于扇沿两侧均设有与主动齿啮合的从动齿 盘，左侧从动齿盘通过连接杆、皮带传动连有多个排风扇，右侧从动齿盘通过轴杆连有吸风 扇，该循环散热型计算机机箱可加快机箱内的气流速度，将热量快速散掉，循环冷却性好， 明显提高了降温效率，导热散热性强。 但是，其在使用过程中，仍然存在较为明显的缺陷：1、上述装置在使用时，直接通 过进风口向机箱内部的循环风道输入气流，但是外部空气中含有较多的杂质和灰尘，长久 使用后容易导致进风口堵塞，内部元件也会被污染损坏；2、上述装置中设置有干燥剂用以 对冷却空气中的水分进行吸收，但是干燥剂在吸满水之后就会失效，使得内部元件仍然存 在被水浸湿而损坏的危险，使用寿命较短，频繁更换的操作也较为繁琐，使用成本较高。
技术实现要素：

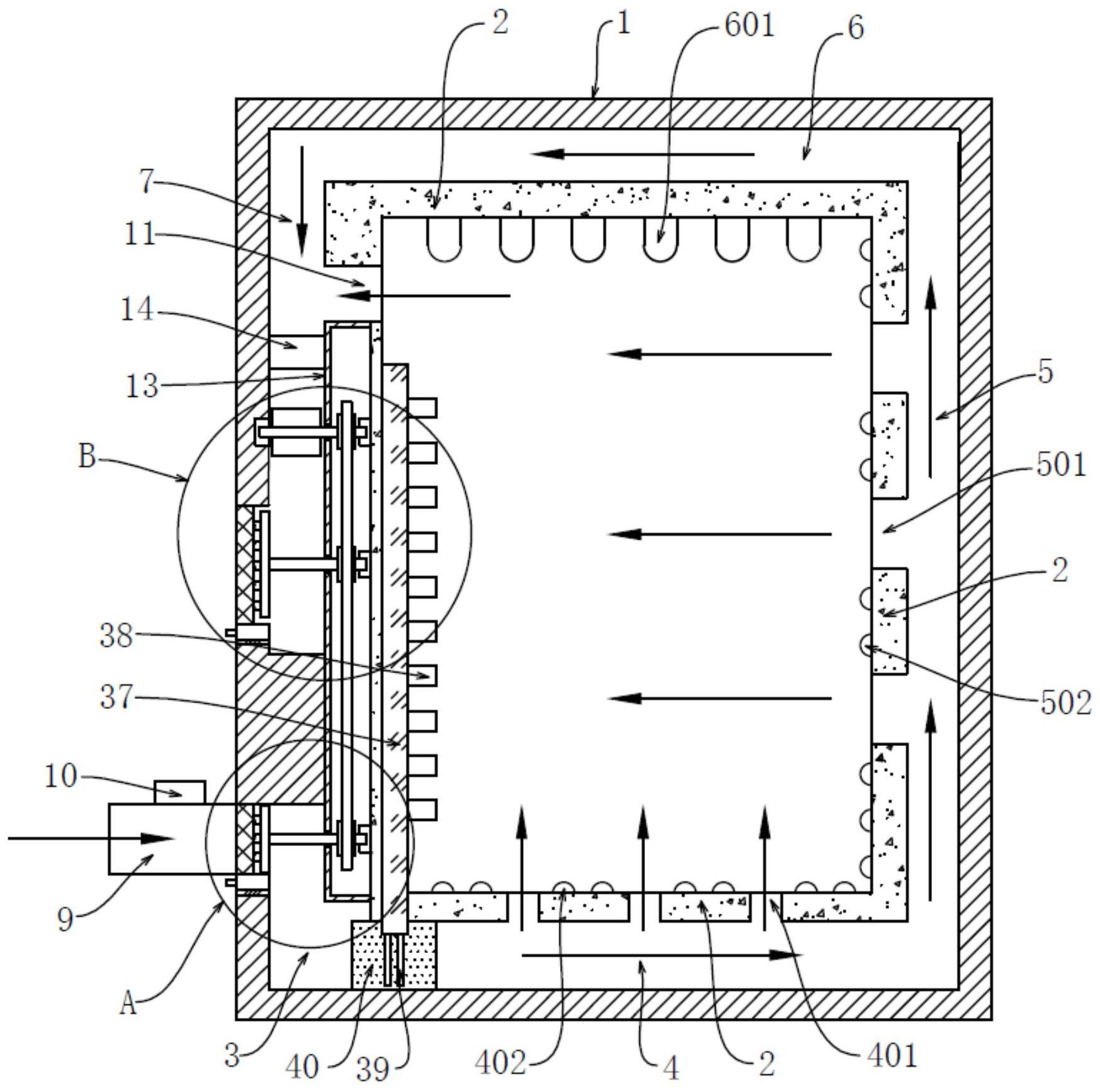

本发明的目的在于提供一种用于空气的循环结构及其净化器，以解决上述背景技 术中提出的问题。 为实现上述目的，本发明提供如下技术方案： 一种用于空气的循环结构，包括散热外壳，所述散热外壳的内部设置有吸热内壳， 所述散热外壳和吸热内壳之间开设有依次相通的进风风道、底端风道、纵向风道、顶端风道 和出风风道，所述底端风道上连通设置有多个底端出风口，所述纵向风道上连通设置有多 个侧出风口； 所述进风风道贯穿散热外壳且进口处设置有进风滤网，所述进风风道上连通设置 有进风管，所述进风管固定设置在散热外壳上，所述进风管上设置有冷风机，所述出风风道 上连通设置有内部排风口，所述出风风道贯穿散热外壳且出口处设置有出风滤网，所述吸 热内壳靠近出风滤网的一侧固定设置有隔离罩，所述隔离罩和散热外壳之间设置有单向 阀，所述隔离罩中固定设置有轴承座一，所述轴承座一中活动设置有转杆一，所述转杆一远 离轴承座一的一端活动设置在轴承座二中，所述轴承座二固定内嵌设置在散热外壳中，所 述转杆一上固定设置有多个旋转叶片，所述转杆一上固定贯穿设置有主动齿轮，所述主动 齿轮设置在隔离罩中，所述主动齿轮上设置有传动带； 靠近出风滤网的所述隔离罩中固定设置有轴承座三，所述轴承座三中活动设置有 4 CN 111569541 A 说　明　书 2/5 页 转杆二，所述转杆二靠近出风滤网的一端固定设置有出风端清洁杆，所述出风端清洁杆上 设置有毛刷一，所述转杆二上固定贯穿设置有被动齿轮一，所述被动齿轮一设置在传动带 中； 靠近进风滤网的所述隔离罩中固定设置有轴承座四，所述轴承座四中活动设置有 转杆三，所述转杆三靠近进风滤网的一端固定设置有进风端清洁杆，所述进风端清洁杆上 设置有毛刷二，所述转杆三上固定贯穿设置有被动齿轮二，所述被动齿轮二设置在传动带 中； 相对侧出风口一端的所述吸热内壳上固定设置有吸热件，所述吸热件上固定设置 有多个聚热翅片，所述吸热件的底部固定设置有导热杆，所述进风风道和底端风道的交接 处设置有干燥剂，所述导热杆延伸至干燥剂中。 优选的，靠近底端出风口的所述吸热内壳上固定设置有多个垫高凸起。 优选的，靠近侧出风口的所述吸热内壳上固定设置有多个吸热凸起。 优选的，靠近顶端风道的所述吸热内壳上固定设置有多个吸热件。 优选的，所述转杆一贯穿于隔离罩中内嵌设置的圆环轴承一中，所述转杆二贯穿 于隔离罩中内嵌设置的圆环轴承二中，所述转杆三贯穿于隔离罩中内嵌设置的圆环轴承三 中。 优选的，所述进风滤网和出风滤网的下方均设置有集尘盒，所述集尘盒上固定设 置有手柄，所述集尘盒活动设置在安装滑轨上，所述安装滑轨固定设置在散热外壳的侧壁 中。 一种净化器，包括上述所述的用于空气的循环结构。 与现有技术相比，本发明的有益效果是： 1、本发明中设置有进风滤网和出风滤网，可以避免空气中的灰尘由进风端和出风 端进入空气循环通道内部，造成内部堵塞，而且当气流通过出风通道时，还会带动旋转叶片 运转，从而使得出风端清洁杆和进风端清洁杆都发生旋转，对附着在进风滤网和出风滤网 表面的浮尘进行清扫，避免灰尘附着堵塞，无需人工操作，更加方便； 2、本发明的风道中设置有干燥剂，可以及时将外部空气中的水分进行吸收，避免 水分进入内部元件造成损坏，而且从侧出风口中吹出的冷气流，在对内部元件进行冷却后， 形成高温气流吹向吸热件，吸热件及时聚集热量并将热量通过导热杆传导至干燥剂中，及 时对干燥剂进行干燥，便于干燥剂的重复使用，有效延长装置的有效使用寿命。 本发明提供了用于空气的循环结构及其净化器，防尘防水，能够利用内部的旋转 叶片自发带动清洁杆运转，避免滤网上杂质附着堵塞，而且风道中设置有干燥剂，及时吸收 空气中的水分，内部热量还能够用于干燥剂的干燥，便于重复使用，非常值得推广。 附图说明 图1为本发明的整体结构剖面示意图； 图2为本发明的图1中的A处放大图； 图3为本发明的图1中的B处放大图。 图中：1散热外壳、2吸热内壳、3进风风道、4底端风道、401底端出风口、402垫高凸 起、5纵向风道、501侧出风口、502吸热凸起、6顶端风道、601吸热件、7出风风道、8进风滤网、 5 CN 111569541 A 说　明　书 3/5 页 9进风管、10冷风机、11内部排风口、12出风滤网、13隔离罩、14单向阀、15轴承座一、16转杆 一、17轴承座二、18旋转叶片、19圆环轴承一、20主动齿轮、21传动带、22轴承座三、23转杆 二、24出风端清洁杆、25毛刷一、26圆环轴承二、27被动齿轮一、28轴承座四、29转杆三、30进 风端清洁杆、31毛刷二、32圆环轴承三、33被动齿轮二、34集尘盒、35手柄、36安装滑轨、37吸 热件、38聚热翅片、39导热杆、40干燥剂。
