技术摘要：
本发明公开了一种聚酯长丝无纺土工布生产用防堵上料装置，针对上料易受阻的问题，现提出以下方案，该上料装置包括上料斗，所述上料斗的两侧内壁上均铰接有连板，两个所述连板的一侧外壁上安装有矩形框，所述矩形框的一侧内壁上通过螺栓固定有隔网，所述上料斗的一侧外  全部
背景技术：
聚酯长丝无纺土工布是采用聚酯办法经纺丝针刺固结直接制成的材料，具有优异 的耐热、耐光性能，即使在将近20℃的环境中短期暴露，其性能也几乎没有变化，聚酯长丝 无纺土工布生产制作时需要使用到原材料上料装置。 目前市场上现有的聚酯长丝无纺土工布生产用上料装置中存在以下不足：上料时 原材料容易导致隔网堵塞，原材料不易下落，而现有专利不易解决此类问题，因此，亟需一 种聚酯长丝无纺土工布生产用防堵上料装置来解决上述问题。
技术实现要素：

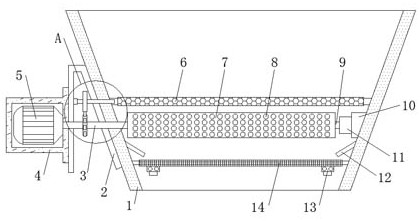

基于现有聚酯长丝无纺土工布生产用上料装置上料易受阻的技术问题，本发明提 出了一种聚酯长丝无纺土工布生产用防堵上料装置。 为了实现上述目的，本发明采用了如下技术方案： 一种聚酯长丝无纺土工布生产用防堵上料装置，包括上料斗，所述上料斗的两侧内壁 上均铰接有连板，两个所述连板的一侧外壁上安装有矩形框，所述矩形框的一侧内壁上通 过螺栓固定有隔网，所述上料斗的一侧外壁上通过螺栓固定有固定架，固定架的一侧外壁 上通过螺栓固定有两个电机箱，两个所述电机箱的一侧内壁上通过螺栓固定有电机，电机 输出轴的一端键连接有传动轴，所述传动轴的一端设有粉碎机构，所述粉碎机构位于上料 斗的内部，所述传动轴的圆周外壁上均套接有主动轮，两个主动轮的圆周外壁上通过螺栓 固定有呈弧形分布的相对的棘轮齿，所述固定架的一侧内壁上通过螺栓固定有两个第二轴 承，第二轴承的圆周内壁上转动插接有转轴，转轴的一端插接在连板的一侧外壁上，两个所 述转轴的圆周外壁上均套接有从动轮，两个所述从动轮分别位于两个主动轮的正上方。 作为本发明再进一步的方案：所述矩形框顶部外壁的两侧均开有条形槽，所述条 形槽的一侧内壁上滑动卡接有多个重力钢珠。 作为本发明再进一步的方案：所述粉碎机构包括粉碎辊，所述粉碎辊通过螺栓固 定在传动轴的一端，粉碎辊的圆周外壁上焊接有多个凸起，两个所述粉碎辊之间留有间隙。 作为本发明再进一步的方案：所述上料斗远离粉碎辊的一侧内壁上焊接有梯形 块，所述梯形块的一侧外壁上通过螺栓固定有第一轴承，第一轴承的圆周内壁上转动插接 有连接轴，连接轴的一端通过螺栓固定有粉碎辊的一端。 作为本发明再进一步的方案：所述上料斗的两侧内壁上均通过螺栓固定有倾斜的 导料板，且导料板位于粉碎辊的下方。 作为本发明再进一步的方案：所述粉碎辊位于隔网的下方。 作为本发明再进一步的方案：所述上料斗的一侧内壁靠近底部的位置铰接有挡 3 CN 111547540 A 说　明　书 2/3 页 网。 作为本发明再进一步的方案：所述挡网底部外壁靠近两侧的位置均通过螺栓固定 有多个振动器。 作为本发明再进一步的方案：所述上料斗顶部外壁的一侧通过螺栓固定有固定 板，固定板的顶部外壁上通过螺栓固定有风机，所述风机输出端插接有风管，风管的一端对 准上料斗的内部。 本发明的有益效果为： 1.通过设置的电机、棘轮齿和重力钢珠，利用电机可以驱动粉碎辊进行粉碎工作，驱动 电机的同时可以带动主动轮转动，两个主动轮的棘轮齿都是靠中接的，即一侧的棘轮齿带 动从动轮转动，进而使得隔网一侧翘起，内部的重力钢珠因重力下落，加剧隔网的翘起，因 棘轮齿仅在主动轮上占一部分弧形的面积，即棘轮齿过后，隔网会恢复正常，同时另一个主 动轮上的棘轮齿则重复上述操作进行反方向的隔网翘起，从而使得隔网可以反复往复翘 起，进而使得原材料可以落下，落下的同时又被电机带动的粉碎辊进行粉碎，便于后续落 料，避免堵塞； 2.通过设置的导料板、挡网和振动器，筛分和粉碎的物料被集中落在挡网的表面，启动 振动器进行振动即可使得物料落下，避免堵塞。 附图说明 图1为本发明提出的一种聚酯长丝无纺土工布生产用防堵上料装置实施例1的剖 视结构示意图； 图2为图1的A处放大结构示意图； 图3为本发明提出的一种聚酯长丝无纺土工布生产用防堵上料装置实施例1的主动轮、 棘轮齿和从动轮结构示意图； 图4为本发明提出的一种聚酯长丝无纺土工布生产用防堵上料装置实施例1的部分俯 视结构示意图； 图5为本发明提出的一种聚酯长丝无纺土工布生产用防堵上料装置实施例1的局部立 体结构示意图； 图6为本发明提出的一种聚酯长丝无纺土工布生产用防堵上料装置实施例2的剖视结 构示意图。 图中：1上料斗、2固定架、3传动轴、4电机箱、5电机、6隔网、7粉碎辊、8凸起、9连接 轴、10梯形块、11第一轴承、12导料板、13振动器、14挡网、15主动轮、16棘轮齿、17第二轴承、 18从动轮、19转轴、20连板、21矩形框、22重力钢珠、23条形槽、24固定板、25风管、26风机。
