技术摘要：

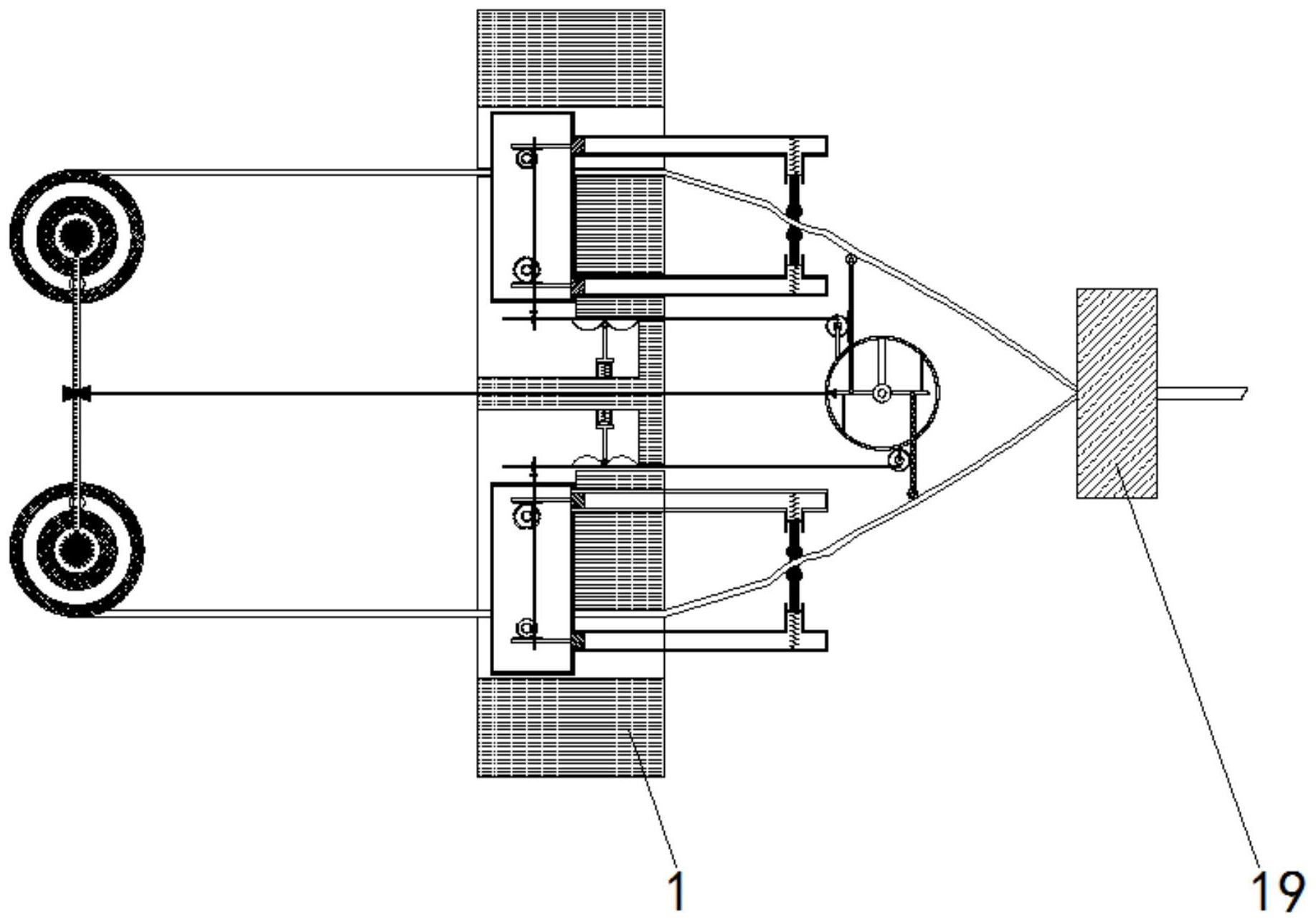

本发明公开一种可以稳定捻绳张力的加捻设备，包括支撑板，所述支撑板的左侧设置有输送轮，所述输送轮的表面滑动连接有卡杆，两个所述卡杆之间滑动连接有挤压杆，所述挤压杆的右侧设置有水平杆，所述水平杆的表面转动连接有承接杆，所述承接齿杆的侧面啮合连接有交叉齿  全部
背景技术：
加捻是将须条绕其本身轴线加以扭转，使平行于须条轴向的纤维呈螺旋状，从而 产生径向压力使纤维间的纵向联系固定下来，加捻后的纱线强度远大于加捻前的纱线，且 纱线的密度得到增大，故现有的纺纱厂都会带有纺织加捻设备。 在对纱线进行加捻时，通过将两股或多股纱线缠绕成一股，到达加捻的目的，在纱 线缠绕前需要保持一定的绷紧状态，既保持一定张力，且待缠绕的纱线的张力必须相同，以 此保证加捻后的纱线表面均匀，然而在实际的加工过程中，由于设备的震荡，绷紧的纱线的 张力可能会发生改变，进而对加捻后的纱线造成影响。
技术实现要素：
(一)解决的技术问题 针对现有技术的不足，本发明提供了一种可以稳定捻绳张力的加捻设备，具备在 加捻前的纱线张力改变时，自动将张力调节至正常等优点，解决了现有加捻设备在对纱线 加捻时，一旦设备出现震荡，绷紧的纱线的张力可能会发生改变，进而对加捻后的纱线造成 影响的问题。 (二)技术方案 为实现上述在加捻前的纱线张力改变时，自动将张力调节至正常的目的，本发明 提供如下技术方案：一种可以稳定捻绳张力的加捻设备，包括支撑板，所述支撑板的左侧设 置有输送轮，所述输送轮的表面滑动连接有卡杆，两个所述卡杆之间滑动连接有挤压杆，所 述挤压杆的右侧设置有水平杆，所述水平杆的表面转动连接有承接杆，两个所述承接杆相 对的一侧设置有支撑环，所述承接杆的侧面啮合连接有承接轮，所述承接轮的表面转动连 接有启动杆，两个所述启动杆相对的一侧设置有顶杆，所述启动杆的侧面啮合连接有螺杆， 两个所述螺杆相背的一侧转动连接有承接齿杆，所述承接齿杆的侧面啮合连接有交叉齿 轮，所述交叉齿轮的侧面啮合连接有联动齿杆，所述联动齿杆的右侧固定连接有挡气块，所 述挡气块的侧面滑动连接有导气管，所述导气管的左侧固定连接有气箱，两个所述导气管 相对的一侧穿插设置有调节杆。 优选的，所述支撑板的右侧设置有加捻箱。 优选的，所述输送轮表面开设有圆环，且在圆环内部设置有重力块，重力块在圆环 内滑动，始终保持位置不变，卡杆可以在重力块表面上下滑动。 优选的，所述输送轮的内轮表面设置有凸起，在水平杆转动时，卡杆会卡在输送轮 内轮表面设置的凸起之间，使得输送轮停止转动。 优选的，所述启动杆的侧面且位于顶杆两侧设置有弧形凸起。 优选的，所述顶杆底部设置有压感开关。 3 CN 111593440 A 说　明　书 2/4 页 优选的，所述水平杆远离承接杆的一侧设置有挤压弹簧，与纱线对承接杆的挤压 力形成平衡。 优选的，所述挤压杆的左侧设置有倾斜面，且与卡杆的一端滑动连接，在挤压杆向 左移动时，挤压杆左侧设置的斜面将卡杆向两侧顶动，卡杆会卡在输送轮内轮表面设置的 凸起之间。 (三)有益效果 与现有技术相比，本发明提供了一种可以稳定捻绳张力的加捻设备，具备以下有 益效果： 1、该可以稳定捻绳张力的加捻设备，通过水平杆与承接杆的配合使用，在纱线加 捻的过程中，输送轮转动，将其表面的纱线通过支撑板输送到加捻箱内，纱线会对承接杆远 离支撑环的一侧进行挤压，使得在挤压力与水平杆侧面设置的挤压弹簧的弹力达到平衡， 导致水平杆水平。 在设备工作过程中，一旦发生较大的震荡，就会改变纱线的张力，当纱线的张力变 小时，纱线对承接杆的挤压力与水平杆侧面设置的挤压弹簧的弹力被打破，承接杆通过水 平杆在挤压弹簧弹力的作用下向远离支撑环方向移动，与承接轮发生啮合传动，承接轮带 动启动杆向左移动，其侧面设置的弧形凸起对顶杆挤压，顶杆对底部设置的压感开关造成 挤压，使得控制气箱的电机启动，气箱产生气压。 与此同时，启动杆与螺杆发生啮合传动，使得螺杆将承接齿杆向上带动，与交叉齿 轮发生啮合传动，导致交叉齿轮将上方的联动齿杆向左带动，将下方的联动齿杆向右带动， 故上方的挡气块会脱离导气管，而下方的挡气块不会脱离导气管，由于气箱启动产生的气 压，通过打开的导气管对调节杆进行挤压，使调节杆向下移动，对纱线进行挤压，使得纱线 的张力增大直至恢复到正常大小，而后承接杆在纱线挤压力的作用下重新恢复到初始位 置。 当纱线张力增大后，下方的导气管会被打开，调节杆会向上移动，缓解纱线的绷紧 程度，进而将纱线张力降低直至恢复正常，从而达到了在加捻前的纱线张力改变时，自动将 张力调节至正常的效果。 2、该可以稳定捻绳张力的加捻设备，通过卡杆与挤压杆的配合使用，在水平杆转 动时，会对挤压杆造成挤压，使挤压杆向左移动，挤压杆左侧设置的斜面将卡杆向两侧顶 动，卡杆会卡在输送轮内轮表面设置的凸起之间，使得输送轮停止转动，既停止对纱线加 捻，另外，在输送轮表面开设有圆环，且在圆环内部设置有重力块，重力块在圆环内滑动，始 终保持位置不变，卡杆可以在重力块表面上下滑动，故只要纱线张力改变，卡杆就会将输送 轮卡住，从而达到了在纱线张力改变时暂停纱线加捻的效果。 附图说明 图1为本发明结构整体剖视示意图； 图2为本发明结构输送轮与卡杆连接示意图； 图3为本发明结构支撑板剖视示意图； 图4为本发明结构承接齿杆与交叉齿轮连接示意图； 图5为本发明结构启动杆与螺杆连接示意图； 4 CN 111593440 A 说　明　书 3/4 页 图6为本发明结构支撑环剖视示意图； 图7为本发明结构挤压杆与水平杆连接示意图。 图中：1、支撑板，2、输送轮，3、卡杆，4、挤压杆，5、水平杆，6、承接杆，7、支撑环，8、 承接轮，9、启动杆，10、顶杆，11、螺杆，12、承接齿杆，13、交叉齿轮，14、联动齿杆，15、挡气 块，16、导气管，17、调节杆，18、气箱，19、加捻箱。
