技术摘要：
本发明公开了一种龟板深度清洗机构及具备该机构的清洗设备，包括：执行板的表面设有可弹性变形的套体，套体的表面具有可刮擦龟板表面实现对龟板清洗的毛刷，上方执行板上的套体的内部存储有液态清洗液，上方执行板上的套体下表面设有将其内部液态清洗液排出的出液管，  全部
背景技术：
清洗设备包括用于清洗药材的清洗机构，其中，药材中包括龟板，龟板清洗时往往 通过水直接清洗，清洗程度较低，附着在龟板上的水垢等难以去除，不方便投入使用。 现有技术中，若是想要完全去除龟板上的水垢需要一边清洗一边添加清洗剂，再 通过冲洗的方式将水垢去除，但自动化程度较低，往往只能手动完成，且现有的清洗机构在 清洗龟板表面时往往也是直接刷洗，并不能达到深度清洗的效果；为此我们提供一种龟板 深度清洗机构及具备该机构的清洗设备解决上述问题。
技术实现要素：

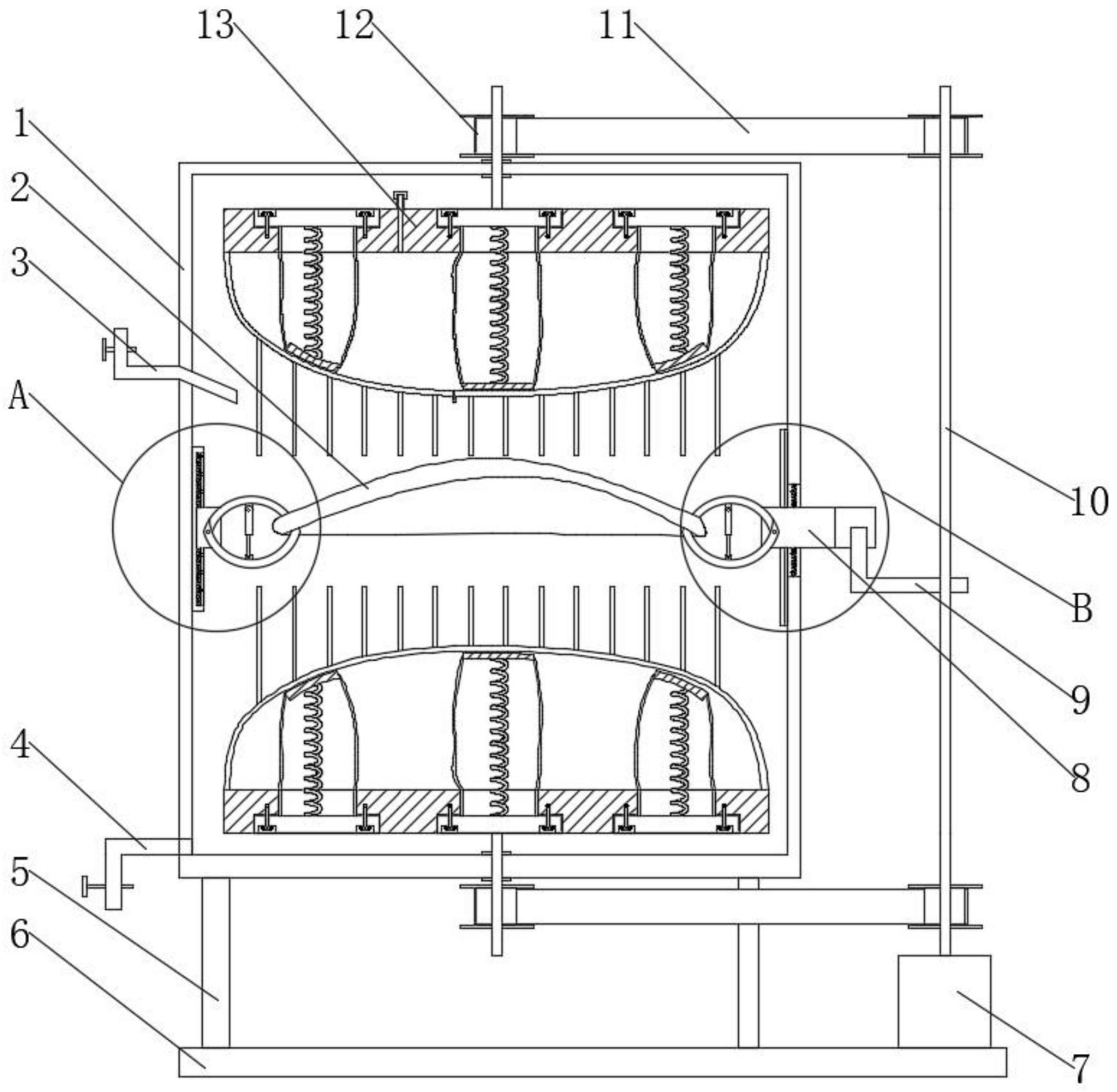

针对上述现有技术存在的问题，本发明提供了一种龟板深度清洗机构及具备该机 构的清洗设备，达到了一边清洗一边添加液态清洗液的目的，且套体受挤压变形时，可增加 套体表面毛刷与龟板表面的接触性，达到深度清洗龟板表面的作用。 为了实现上述目的，本发明采用的一种龟板深度清洗机构，包括： 上下设置的两组执行板，执行板具有与其长度方向平行的转动轴线，执行板可以 所述转动轴线为轴转动； 位于两组执行板之间的龟板，执行板转动时对龟板的表面进行清洗； 执行板的表面设有可弹性变形的套体，套体的表面具有可刮擦龟板表面的毛刷， 上方执行板上的套体的内部存储有液态清洗液，上方执行板上的套体下表面设有将其内部 液态清洗液排出的出液管，执行板转动时，套体受离心力挤压和龟板的挤压作用变形，促使 套体内部的液态清洗液从出液管中排出，液态清洗液可使用食用醋等，可将龟板上的水垢， 也就是水碱，清洗干净，出液管底部密封有弹性密封片，套体被挤压时，液压作用抵触弹性 密封片呈饱和状态，此时，弹性密封片上设有的微孔打开，套体内部的液态清洗液可一次从 出液管和微孔排出到龟板表面，用于龟板的深度清洗，而套体不受挤压时，弹性密封片恢复 到密封在出液管端部的平行状态，此时，微孔被挤压密封，出液管中不会有液体排出，本发 明达到了使龟板经震动清洗，且变清洗边通过清洗液浸润达到深度清洗的目的。 作为上述方案的进一步优化，所述执行板的表面设有连通套体内部内腔并用于固 定密封板的开口，所述套体的内侧贴合有弧形板，所述密封板的表面设有用于施加撑紧力 给弧形板的第一弹簧，所述密封板的表面还设有吸附固定在开口内壁的磁性板，磁性板的 下端设有包覆在第一弹簧外部并底部固定在弧形板上的密封套，第一弹簧可实时将弧形板 撑紧在套体的内侧面，使得套体呈饱满状态，上下方套体之间的距离保证龟板可位于两者 之间，且在上下方的套体在转动时，龟板可因上下震动作用抵触套体变形，使得套体表面的 毛刷呈上下震动状态深度清理龟板表面，而第一弹簧外圈的密封套是起到隔离第一弹簧与 4 CN 111589755 A 说　明　书 2/6 页 套体内部液态清洗液的目的，避免第一弹簧生锈，而下端套体中的第一弹簧外部无需套设 密封套，在图中仅示出第一弹簧外部套设有密封套的示意图，磁性板起到吸附固定在开口 内壁，用于保证开口处密封的作用。 作为上述方案的进一步优化，上端的执行板上设有向套体中添加液态清洗液的主 流管，主流管的端部密封有封堵单元，封堵单元打开时，可通过主流管往套体的内部添加液 态清洗液，使用方便。 本发明还公开了一种清洗设备，包括如上任一所述的龟板深度清洗机构，还包括： 清洗箱，清洗箱的侧边对应龟板上方的位置设有用于向中排水的进流管，清洗箱 的侧边下端设有用于将中清洗龟板后残留的污水排出的出流管，所述进流管和出流管上均 设有用于控制进流管、出流管进出水的手动阀； 所述清洗箱的内部活动设置有滑块，滑块上设有可夹持固定龟板的夹持件，左端 的滑块活动设置在清洗箱左侧内壁的滑轨中，右端的滑块活动设置在清洗箱右侧内壁的升 降槽中，右端的滑块一侧一体设有受力板，左右两端的滑块均可在清洗箱的内部上下垂直 活动，达到使龟板上下震动的目的，结合套体转动，通过毛刷清洗龟板表面时，可进行深度 清洗。 作为上述方案的进一步优化，所述执行板远离套体的一面固定设有传动机构，传 动机构与清洗箱侧边的传动轴之间通过传动带传动连接，所述清洗箱的底部通过支腿支撑 有接地板，接地板的表面设有带动传动轴转动的电机，所述传动机构包括转动轴、固定设置 在转动轴端部的传动辊，所述转动轴固定焊接在执行板的表面，转动轴活动穿过清洗箱的 外表面，转动轴上固定设有活动贴合限制在清洗箱内外两侧的限位板，传动辊的两侧具有 阻挡传动带脱落的限制板，所述电机启动时，传动轴转动，传动轴通过传动带带动传动辊转 动，传动辊转动的同时转动轴同步转动，转动轴带动执行板及套体转动，套体转动时通过其 表面的毛刷对龟板表面进行清洗。 作为上述方案的进一步优化，所述传动轴的中部固定设有固定板，固定板的端部 设有可抵触受力板的施力板，所述施力板呈椭圆形结构，所述受力板呈半圆形结构，传动轴 转动的同时带动固定板转动，固定板上的施力板抵触受力板上下运动，使得滑块上下运动， 夹持在两边滑块之间的龟板随之上下运动，达到清洗龟板时使龟板上下震动，达到深度清 洗的目的。 作为上述方案的进一步优化，所述升降槽的上下内壁均设有固定连接于滑块表面 的第三弹簧，右端的滑块上下震动时，带动龟板上的夹持件及龟板上下震动。 作为上述方案的进一步优化，所述清洗箱的左侧内壁中间位置固定设有带有适应 槽的滑轨，左端的滑块滑动连接在适应槽中，且左端的滑块与适应槽的上下内壁之间通过 第二弹簧固定连接，右端的滑块上下震动时，龟板及左端的滑块随之上下震动。 作为上述方案的进一步优化，所述夹持件由两组半环形结构上下分布组成，两组 半环形结构一端通过铰接轴共同铰接在滑块的一侧，另一端咬合在龟板的侧面，两组半环 形结构之间设有供两组半环形结构相对打开和闭合的伸缩单元，伸缩单元的两端均活动铰 接在对应的夹持件的内壁上，伸缩单元启动并伸展时，两组半环形结构之间相对打开，此 时，可将龟板的侧边卡合在两组半环形结构之间，伸缩单元启动并缩短时，两组半环形结构 之间相对闭合，此时，可将伸入两组半环形结构之间的龟板咬合固定。 5 CN 111589755 A 说　明　书 3/6 页 作为上述方案的进一步优化，右端的滑块上设置有贴合在清洗箱侧面并保持滑块 上下垂直运动的导向板，所述导向板贴合在清洗箱内侧的一面固定设有用于密封升降槽的 密封板，导向板的长度足以密封升降槽的开口处，导向板贴合限制在清洗箱的侧面，保证滑 块可垂直上下运动，进一步保证了龟板可垂直上下震动，完成深度清洗，密封板增加了导向 板对于升降槽的密封效果。 本发明的一种龟板深度清洗机构及具备该机构的清洗设备，具备如下有益效果： 1.本发明的一种龟板深度清洗机构及具备该机构的清洗设备，执行板的表面设有 可弹性变形的套体，套体的表面具有可刮擦龟板表面实现对龟板清洗的毛刷，上方执行板 上的套体的内部存储有液态清洗液，上方执行板上的套体下表面设有将其内部液态清洗液 排出的出液管，执行板转动时，套体受离心力挤压和龟板的挤压作用变形，促使套体内部的 液态清洗液从出液管中排出，达到了一边清洗一边添加液态清洗液的目的，且套体受挤压 变形时，可增加套体表面毛刷与龟板表面的接触性，达到深度清洗龟板表面的作用； 2.本发明的一种龟板深度清洗机构及具备该机构的清洗设备，上下设置的两组执 行板，执行板可以自身轴线为轴转动，位于两组执行板之间的龟板，执行板转动时对龟板的 表面进行清洗，上下执行板同时工作，可对龟板上下表面同时进行深度清洗，清洗效率较 高。 参照后文的说明与附图，详细公开了本发明的特定实施方式，指明了本发明的原 理可以被采用的方式，应该理解，本发明的实施方式在范围上并不因而受到限制，在所附权 利要求的精神和条款的范围内，本发明的实施方式包括许多改变、修改和等同。 附图说明 图1为本发明的结构示意图； 图2为本发明的执行板内部结构示意图； 图3为本发明的执行板立体结构示意图； 图4为本发明的施力板和受力板结构示意图； 图5为本发明的图2中C处结构放大示意图； 图6为本发明的微孔关闭时的结构示意图； 图7为本发明的图1中A处结构放大示意图； 图8为本发明的图1中B处结构放大示意图。 图中：清洗箱1、龟板2、进流管3、出流管4、支腿5、接地板6、电机7、滑块8、固定板9、 传动轴10、传动带11、传动机构12、执行板13、施力板14、受力板15、主流管16、密封板17、套 体18、毛刷19、弧形板20、内腔21、第一弹簧22、磁性板23、限制板24、传动辊25、限位板26、转 动轴27、封堵单元28、开口29、密封套30、出液管31、弹性密封片32、微孔33、铰接轴34、第二 弹簧35、适应槽36、滑轨37、伸缩单元38、夹持件39、导向板40、密封板41、升降槽42、第三弹 簧43。
