技术摘要：
本发明公开了一种密封式滑阀泵，属于滑阀泵设备技术领域，包括底座、密封式滑阀泵主体和电机，所述底座顶部表面一侧安装有密封式滑阀泵主体，所述底座顶部表面另一侧安装有电机，且电机通过皮带与密封式滑阀泵主体传动相连，所述密封式滑阀泵主体表面设有防护壳，所述  全部
背景技术：
阀式油封机械泵（简称滑阀泵）同旋片泵一样，也是一种变容式气体传输泵，但是 滑阀真空泵和2X旋片真空泵相比，耐用高出好几倍。其和范围和使用条件与旋片泵基本相 同。滑阀真空泵目前分为单级H型和双极2H型两种型号，比较老的还有MH，1401系列，目前基 本淘汰。 现有的密封式滑阀泵在使用时，由于自身的工作声音较大，加大了附近使用环境 的噪音污染，同时现有的封式滑阀泵的散热性能不足，进而降低了封式滑阀泵的使用安全 和寿命。为此，我们提出一种密封式滑阀泵。
技术实现要素：

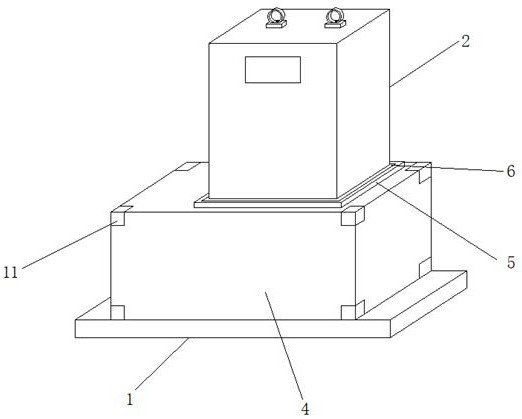

本发明提供一种密封式滑阀泵，通过防护壳，可对密封式滑阀泵主体和电机防护 和包裹，并且隔音机构可起到双重隔音效果，进而能够降低了设备运行时的噪音污染，同时 散热机构、排气管和护角相互配合，从而能够对设备进行散热处理，进而提高了设备运行的 安全。 本发明提供的具体技术方案如下： 本发明提供的一种密封式滑阀泵，包括底座、密封式滑阀泵主体和电机，所述底座顶部 表面一侧安装有密封式滑阀泵主体，所述底座顶部表面另一侧安装有电机，且电机通过皮 带与密封式滑阀泵主体传动相连，所述密封式滑阀泵主体表面设有防护壳，所述防护壳顶 部表面安装有一侧镶嵌连接有套管，所述防护壳内腔粘接有隔音机构，所述隔音机构由橡 塑隔音棉层和阻尼隔音毡层粘接复合而成，所述防护壳内腔顶部表面一侧安装有散热机 构，所述散热机构由防护罩、风扇、镂空板、导气管和安装架组成，所述防护壳左侧壁表面顶 部镶嵌连接有排气管，所述防护壳左侧壁表面底部镶嵌连接有进气管。 可选的，所述防护壳底端与底座顶部表面相连。 可选的，所述密封式滑阀泵主体经套管与防护壳插接相连，所述套管内腔安装有 密封圈。 可选的，所述橡塑隔音棉层顶部表面粘接有阻尼隔音毡层。 可选的，所述防护罩内腔安装有风扇，所述防护罩内腔底部表面安装有镂空板，所 述防护罩顶部表面中部安装有导气管，且导气管一端与排气管相连，所述防护罩顶部表面 两侧均焊接有安装架。 可选的，所述防护壳外壁表面四角均安装有护角。 本发明的有益效果如下： 1、本发明通过电机，可带动密封式滑阀泵主体运行，进而能够满足使用需求，通过防护 壳，可对电机和密封式滑阀泵主体中下部进行防护，由于防护壳顶部表面安装有一侧镶嵌 3 CN 111594445 A 说　明　书 2/4 页 连接有套管，并且套管内腔安装有密封圈，从而能够使得密封式滑阀泵主体经套管与防护 壳插接相连，又能防止污物经套管进入至防护壳，通过隔音机构中的橡塑隔音棉层和阻尼 隔音毡层，可起到双重隔音效果，进而能够降低了密封式滑阀泵主体和电机运行时的噪音 污染。 2、通过进气管，从而能够将外界空气吸入至防护壳中，通过散热机构中的风扇，可 将防护壳内的热空气吸入至防护罩中，进而能够经导气管将热量从排气管排出，以便于能 够起到散热效果，并且镂空板，又能够防止异物进入至防护罩中而损坏风扇，同时安装架， 又能够对防护罩安装固定，通过护角，从而能够提高防护壳的结构强度，进而提高防护壳的 使用寿命。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使 用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于 本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他 的附图。 图1为本发明实施例的一种密封式滑阀泵的整体结构示意图。 图2为本发明实施例的一种密封式滑阀泵的内部示意图。 图3为本发明实施例的一种密封式滑阀泵的套管俯视结构示意图。 图4为本发明实施例的一种密封式滑阀泵的隔音机构剖面结构示意图。 图5为本发明实施例的一种密封式滑阀泵的散热机构剖面结构示意图。 图中：1、底座；2、密封式滑阀泵主体；3、电机；4、防护壳；5、套管；6、密封圈；7、隔音 机构；701、橡塑隔音棉层；702、阻尼隔音毡层；8、散热机构；801、防护罩；802、风扇；803、镂 空板；804、导气管；805、安装架；9、排气管；10、进气管；11、护角。
