技术摘要：
本发明公开了一种壁埋电线收集剥皮分离设备，包括底座,所述底座下侧设有墙面，所述墙面内部嵌设有电线，所述底座内部设有定点破碎机构，所述定点破碎机构包括嵌设于底座内的金属探测器与破碎电机，所述金属探测器用于金属探测，所述破碎电机位于所述金属探测器的左侧，  全部
背景技术：
电线作为建筑内的大动脉，其绿色环保也至关重要。建筑物的寿命一般在七十年， 而普通电线电缆的寿命只有二十五年，部分超过使用寿命的电线容易老化，存在安全隐患， 危及人身安全。由于目前家装电线多被埋设于墙体或地面内，因此在电线被淘汰后，拆除十 分困难，传统拆除电线方式主要有利用埋设管道拉扯和暴力破拆两种，前者可能会导致电 线断裂，从而使电线滞留于建筑内，无法对电线进行有效回收，后者费时费力，两者共同的 特点是收集到的电线还需二次剥皮加工，因此如何准确收集壁埋电线并进行一体化剥皮分 离仍需不断研究。
技术实现要素：

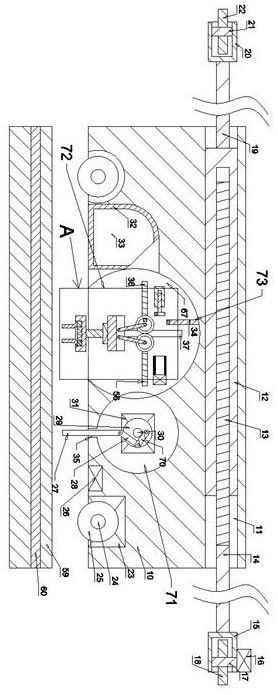

本发明要解决的技术问题是提供一种壁埋电线收集剥皮分离设备，克服传统设备 回收不完全、效率较低、需二次加工等情况。 本发明是通过以下技术方案来实现的。 本发明的一种壁埋电线收集剥皮分离设备，包括底座，所述底座下侧设有墙面，所 述墙面内部嵌设有电线，所述底座内部设有定点破碎机构，所述定点破碎机构包括嵌设于 底座内的金属探测器与破碎电机，所述金属探测器用于金属探测，所述破碎电机位于所述 金属探测器的左侧，所述破碎电机控制有破碎电机轴，所述破碎电机轴前端与转轮固定连 接，所述转轮前端铰接与上连杆，所述上连杆远离所述上连杆与转轮铰接点的一端与下连 杆铰接，所述下连杆远离所述下连杆与所述上连杆铰接点的一端与破碎杆铰接，所述破碎 杆通过破碎滑槽与底座滑动连接，所述破碎滑槽贯穿所述底座的下端面，所述定点破碎机 构用于检测电线并进行进行墙面破碎；所述定点破碎机构左侧还设有剥皮分拣机构，所述 剥皮分拣机构包括嵌设于开设于转动盘前端面的竖直滑槽与水平滑槽，所述竖直滑槽与所 述水平滑槽相连通，所述竖直滑槽内滑动设有设备滑块，所述设备滑块后端与设备液压杆 固定连接，所述设备液压杆可由设备液压缸控制移动，所述设备液压缸嵌设于转动盘内部， 所述转动盘与所述底座前端面转动连接，所述设备滑块前端与固定块固定连接，所述固定 块左前端与开合连杆铰接，所述开合连杆以固定块为中心前后左右对称设有四个，右侧的 两个所述开合连杆与高速电机轴转动连接，所述高速电机轴与剥线轮固定连接，所述剥线 轮左右对称设有两个，两个所述剥线轮啮合，左侧的所述剥线轮与剥皮滑块固定连接，所述 剥皮滑块与左侧的两个开合连杆转动连接，所述剥皮滑块后端与左滑块固定连接，所述左 滑块与所述水平滑槽滑动连接，所述高速电机轴由高速电机控制转动，是高速电机嵌设于 水平滑块内部，所述水平滑块与所述水平滑槽滑动连接，所述水平滑槽内还设有水平压簧， 所述水平压簧在水平滑槽内左右对称设有两个，右侧的所述水平压簧靠近所述水平滑块的 一端与所述水平滑块固定连接，右侧的所述水平压簧远离所述水平滑块的一端与所述水平 4 CN 111600249 A 说　明　书 2/7 页 滑槽右侧内壁固定连接，左侧的所述水平压簧靠近所述左滑块的一端与所述左滑块固定连 接，左侧的所述水平压簧远离所述左滑块的一端与所述水平滑槽左侧内壁固定连接，所述 固定块下端面嵌设有低速电机，所述低速电机控制有低速电机轴，所述低速电机轴下端与 夹持块固定连接，所述夹持块内部开设有夹持槽，所述夹持槽内设有铁块,电磁铁与夹持压 簧，所述铁块右端与所述夹持压簧左端固定连接，所述夹持压簧右端与电磁铁左端固定连 接，所述电磁铁下端固定连接有夹持爪，所述夹持爪左右对称设有两个，左侧的所述夹持爪 上端与所述铁块下端固定连接，两个所述夹持爪用于夹持电线，所述剥皮分拣机构用于收 集电线并进行剥皮。 优选地，所述剥皮分拣机构上侧还设有设备移动机构，所述设备移动机构包括与 所述转动盘固定连接的固定底座，所述固定底座前端固定连接有分拣液压缸，所述分拣液 压缸控制有分拣液压杆，所述分拣液压杆前端固定连接有分拣铁板，所述分拣铁板内部嵌 设有中导电块，所述中导电块用于通路检测，所述转动盘前端面还固定连接有收集铁板，所 述收集铁板内部嵌设有上导电块，所述上导电块用于通路检测，所述剥线轮内部嵌设有放 电块，所述放电块用于放电，所述转动盘前端面还嵌设有热风机，所述热风机左端固定连接 有导气管，所述热风机用于制造热风，所述导气管用于热风导向，所述转动盘后端中心固定 连接有转角电机轴，所述转角电机轴由转角电机控制转动，所述转角电机嵌设于所述底座 内部，所述设备移动机构用于对剥皮后的电线进行分拣。 优选地，所述剥皮分拣机构左侧还设有回收箱，所述回收箱嵌设于底座内部，所述 回收箱内部开设有回收室，所述回收室用于收集从所述收集铁板上侧掉落的金属丝。 优选地，所述开合连杆及其下侧所连的设备位于所述剥线轮上侧时不会影响设备 移动机构的正常工作，所述开合连杆及其下侧所连的设备在所述转动盘向左转动九十度后 不会影响所述回收箱对于金属丝的收集工作。 优选地，所述底座上端内部还开设有长滑槽，所述长滑槽内部滑动设有长液压缸， 所述长液压缸左端固定连接有左支撑杆，所述左支撑杆左端固定连接有左固定座，所述左 固定座之间固定连接有左支撑轴，所述左支撑轴与左摩擦轮转动连接，所述左摩擦轮用于 与地面接触滚动，所述长液压缸控制有长液压杆，所述长液压杆右端固定连接有右支撑杆， 所述右支撑杆右端固定连接有右固定座，所述右固定座上端固定连接有右移动电机，所述 右移动电机控制有右电机轴，所述右电机轴与所述右固定座转动连接，所述右电机轴与右 移动轮固定连接，所述右移动轮用于与地面接触滚动，所述底座下端还嵌设有下移动电机， 所述下移动电机控制有下电机轮，所述下电机轮前端与下摩擦轮固定连接，所述下摩擦轮 用于与地面接触滚动。 本发明的有益效果：本发明可通过机械配合的形式来进行壁埋电线剥皮分离，对 于电线回收率提升效果较为显著，发明内设有定点破碎机构部分，可对墙体进行定点破碎， 收集剥皮机构，可对回收到的电线进行剥皮分拣，设备移动机构，可对帮助设备全方位移 动。整体设计本发明成本较低，结构简单，自动化程度高，适用于大面积推广。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 5 CN 111600249 A 说　明　书 3/7 页 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图  1 是本发明实施例的结构示意图； 图  2 是本发明实施例图1中A处的放大示意图； 图  3 是本发明实施例图2中B-B方向的示意图； 图  4 是本发明实施例图2中C-C方向的示意图。
