变速箱传递误差试验系统


技术摘要:
本发明公开了一种汽变速箱传递误差试验系统,包括测试电脑;控制器,控制器与测试电脑电连接,控制器接收测试电脑发出的指令信号;驱动电机,驱动电机与控制器的输出端连接,驱动电机根据控制器提供的控制信号工作;扭矩传感器,扭矩传感器安装在驱动电机的输出轴上以  全部
背景技术:
变速箱主要指的是汽车的变速箱,它分为手动、自动两种,手动变速箱主要由齿轮 和轴组成,通过不同的齿轮组合产生变速变矩;而自动变速箱AT是由液力变扭器、行星齿轮 和液压操纵系统组成,通过液力传递和齿轮组合的方式来达到变速变矩。功能为:一、改变 传动比;二、在发动机旋转方向不变情况下,使汽车能倒退行驶;三、利用空挡,中断动力传 递,以发动机能够起动、怠速,并便于变速器换档或进行动力输出。 由于齿轮设计制造精度的不足,在汽车变速箱工作时,齿轮之间啮合存在传递误 差,引起齿轮传递转速的波动,造成壳体振动,引起啸叫噪声和变速箱的寿命缩短。传递误 差是产生振动噪声,导致齿轮啸叫的主要原因。 随着汽车技术的不断发展,对变速箱NVH品质要求也越来越高。因而会使用到变速 箱输入输出轴传递误差测试工装。该变速箱输入输出轴传递误差测试工装测量变速箱输入 输出轴转速是否存在传递误差,从而确定变速箱的性能。但是,目前变速箱输入输出轴传递 误差测试工装不能很好解决传递误差的测量问题,存在测量失真,不能真实反映变速箱真 正性能。
技术实现要素:

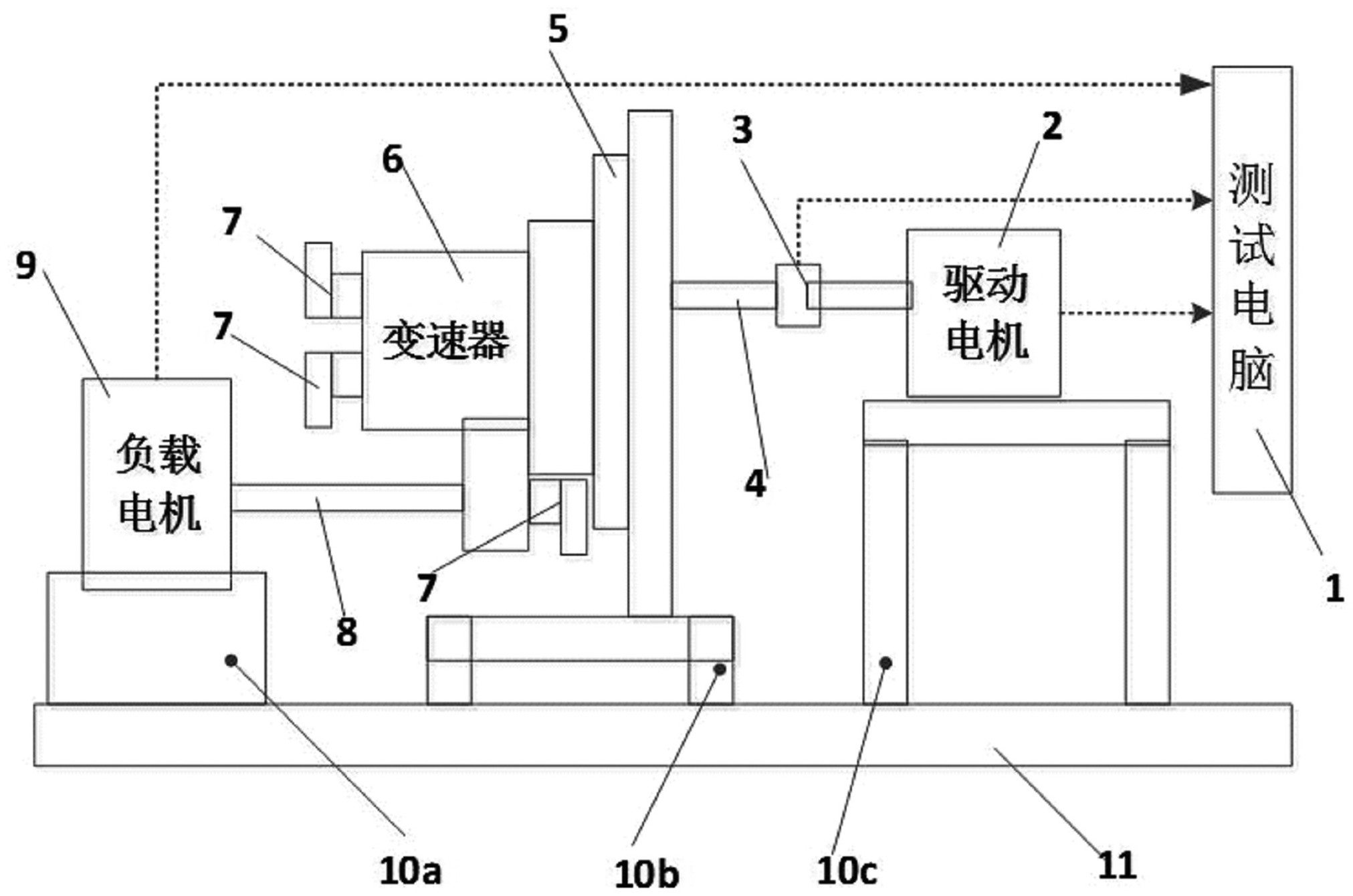

本发明提供一种变速箱传递误差试验系统,能精确快速的测量不同扭矩工况下不 同变速箱各档齿轮副传递误差。 实现上述目的的技术方案如下: 变速箱传递误差试验系统,包括: 测试电脑; 控制器,控制器与测试电脑电连接,控制器接收测试电脑发出的指令信号; 驱动电机,驱动电机与控制器的输出端连接,驱动电机根据控制器提供的控制信号工 作; 扭矩传感器,扭矩传感器安装在驱动电机的输出轴上以检测驱动电机的输出扭矩,扭 矩传感器与测试电脑电连接以将检测的输出扭矩输出到测试电脑; 安装模板,安装模板与变速箱的端面匹配并用于固定变速箱; 检测变速箱转速的编码器,编码器与测试电脑电连接; 与变速箱输出部分连接的负载电机,负载电机与测试电脑电连接。 汽车变速箱的啸叫是动态激励(齿轮传递误差)作用下,经过箱体辐射出来的噪 声,理论计算中根据不同的扭矩工况,本发明通过计算输入轴与中间轴之间的角位移差或 者中间轴与输出轴之间的角位移差,并编码记录成曲线。该试验台能快速精准的测试不同 的变速箱新产品各档齿轮副传递误差是否满足设计要求;通过romax接口能对比实测传递 3 CN 111595579 A 说 明 书 2/4 页 误差与分析预测的传递误差,以验证分析模型的有效性;对标不同变速器齿轮设计,确定 NVH设计开发目标;评估解决变速器啸叫问题设计变更的有效性;根据实测传递误差,设定 部件和子系统的质量目标,并可以对变速器进行系统变形试验及关联的相关分析。 本发明的优点为:能精确快速的测量不同扭矩工况下不同变速箱(MT、DCT、EF、HF 系列)各档齿轮副传递误差,及时掌握系统的传递误差变化大小,支撑理论宏观和微观齿轮 参数的后续优化设计,在一定程度上提高NVH性能。 附图说明 图1为变速箱传递误差试验系统的示意图; 图2为工装与变速器以及编码器的装配图; 图3为差速器的示意图; 说明书附图中的标记: 1为测试电脑,2为驱动电机,3为扭矩传感器,4为输出轴,5为安装模板,6为变速箱,7编 码器,8为连接轴,9为负载电机,10a、10b、10c为支架,11为底座,12为工装,12a为第一安装 板,12b为轴套,12c为第二安装板,13为联轴器,14为延伸轴,15为差速器,15a为动力输入 轴,15b为第一锥齿轮,15c为第二锥齿轮,15d为框架,15e为行星齿轮,15f为第一太阳轮, 15g为第二太阳轮,15h为左半轴,15i为右半轴。
