技术摘要：

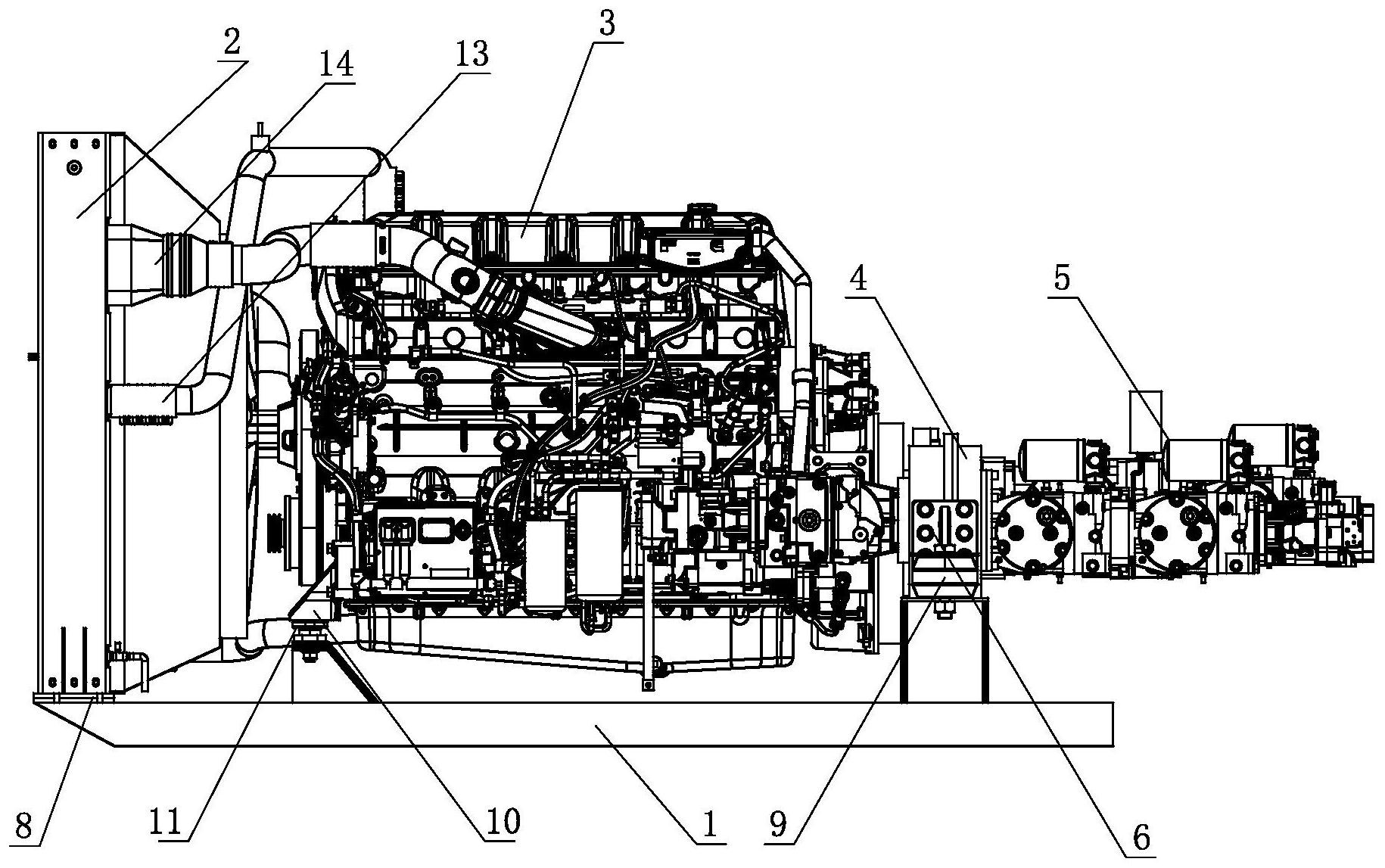

本发明涉及一种采棉机的发动机动力输出系统，属于农用机械技术领域，包括车架，车架上依次设有散热器、发动机和分动箱，分动箱连接在发动机的飞轮壳上，分动箱一侧连接有一组液压串泵，分动箱的另一侧连接有两组液压串泵；本发明的优点：通过在发动机相连的分动箱一侧  全部
背景技术：
在农业机械领域，特别是采棉机中，多为发动机连接一套闭式液压变量泵，通过机 械结构如齿轮箱、皮带传动，实现各采棉功能的动力分配，大型采棉机需要的动力输出端口 较多，并且需要的动力也比较大，因此造成发动机体积较大，导致整个发动机安装空间的有 限，不利于后期整个采棉机的检修和装配，其次，齿轮箱和皮带传动时传动的可靠性低，动 力维持性差，会造成掉速或破损失效的问题。
技术实现要素：
本发明所要达到的目的就是提供一种采棉机的发动机动力输出系统及采棉机，在 狭小空间内实现一个分动箱三个动力输出的分配。 为了解决上述技术问题，本发明是通过以下技术方案实现的：一种采棉机的发动 机动力输出系统，包括车架，从前至后所述车架上依次设有散热器、发动机和分动箱，所述 分动箱连接在发动机的飞轮壳上，与发动机相连的分动箱一侧连接有一组液压串泵，所述 分动箱的另一侧连接有两组液压串泵。 优选的，所述分动箱上设有连接液压串泵的动力输出口。 优选的，所述发动机动力输出系统还包括支撑座，所述支撑座包括水平部和竖直 部，所述水平部设置在竖直部的底端，所述竖直部固定连接在分动箱上，所述水平部设置在 车架上。 优选的，所述水平部和车架之间设有减震垫。 优选的，所述水平部与竖直部为一体式结构。 优选的，所述发动机上还设有一个后支撑座，所述后支撑座与车架之间设有后减 震垫。 优选的，所述散热器通过螺栓固定连接在车架上，且散热器与车架之间设有调节 减震垫。 优选的，所述散热器包括水冷散热器和空冷散热器，所述空冷散热器设置在水冷 散热器的上方。 优选的，所述水冷散热器与空冷散热器为一体式结构。 一种采棉机，包括上述所述的发动机动力输出系统。 综上所述，本发明的优点：通过在发动机相连的分动箱一侧设置一组液压串泵，以 及分动箱的另一侧设置的两组液压串泵，从而实现了对发动机动力的分配，由于一组液压 串泵设置在与发动机相连一侧的分动箱上，能有效的利用发动机与分动箱连接处的空间， 使其在不改变发动机结构的情况下，实现了在一个狭小空间内实现一个分动箱三个动力输 3 CN 111572343 A 说　明　书 2/3 页 出的分配，其次，液压串泵大量的减少了动力输出时的机械传动部件，减少了维护和保养的 成本，液压串泵具有稳定的传动效果，能保证使用时的可靠性。 本发明的其他特点和优点将会在下面的
