技术摘要：
本申请涉及一种模块化的波浪发电技术。本发明属于：新能源开发，海洋发展，国防建设，可替代能源，自然能源利用。是用海水中波浪涌动所产生的能量进行空气压缩，再用压缩气体带动发电机进行发电的。此设备可广泛应用于海岛，浅谈，近海等有波浪的海区。也可以远程无人 全部
背景技术：
： 波浪能发电于上个世纪70年代就有美，英，日等国家相继研发，并生产了不同的发 电装置，其中有点头鸭式，整流器式，波面筏式，环礁式，震荡水柱式，收缩水道式等等，这些 设备投资大效率低，投资与收益不成比例。所以，设计出高性价比的产品才是各国的最终目 标。 目前，在全球能源日趋紧张的情况下，各国都在寻找可替代能源，海洋开发也成了 重点攻关项目。首先是岸边海浪发电，风力发电，还有波浪能发电，到目前为止，只有风力发 电还有效益也在大力建设，海浪能和波浪能虽然能量很大，但是，全世界还没有性价比很高 的技术。我国科技部也对这一个领域投入很大，但是收效甚微。 三.
技术实现要素：

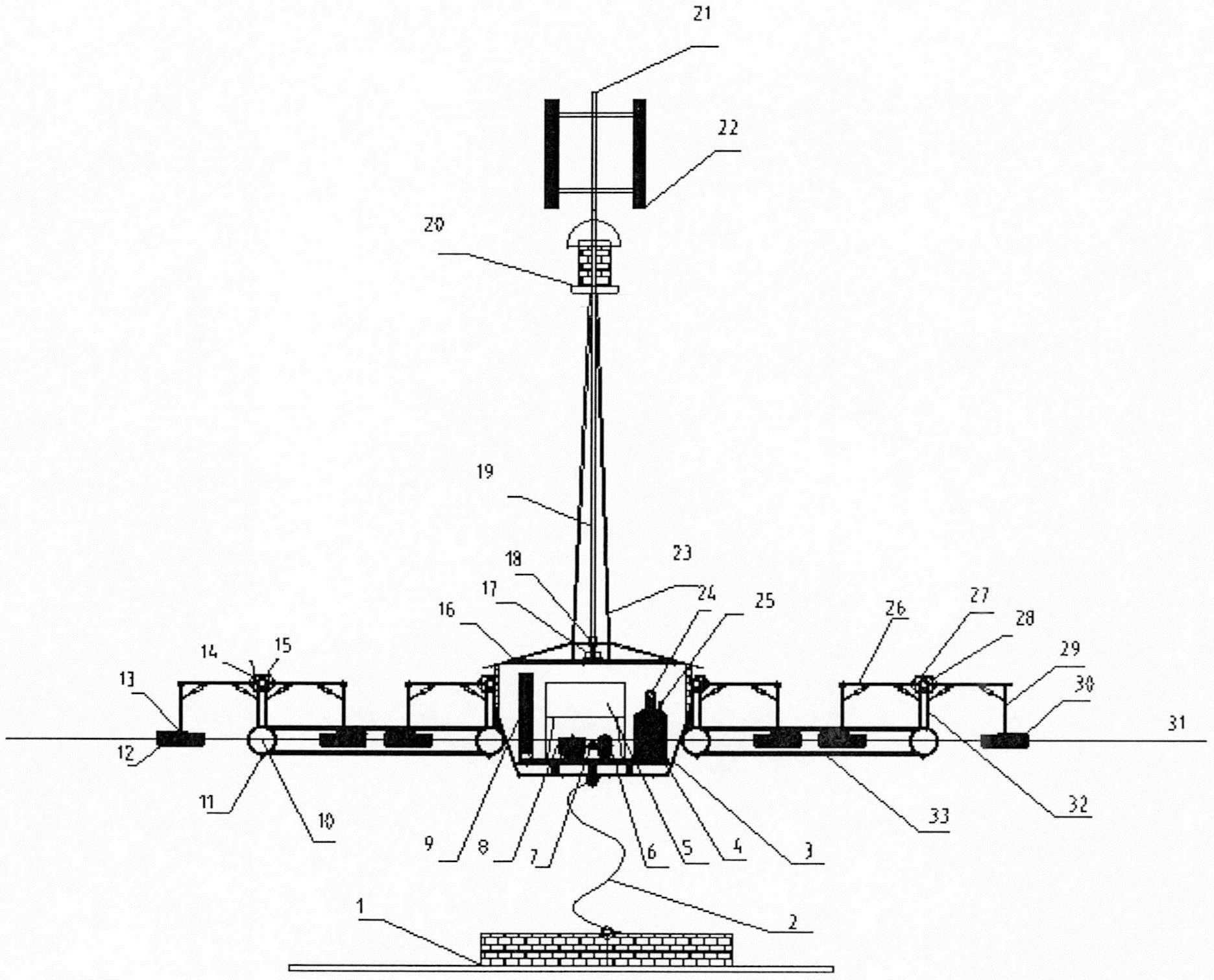

： 本发明是在以上现有技术的基础上，经过大量的研究与思考，取长补短，得出的结 果。想要设计出一个能够在不同海况与不同海洋环境中，都能正常工作而且性价比很高的 产品，首先要考虑的是安全性，可靠性，适应性，实用性，还有海洋生物，海洋环境对产品的 影响，海水的腐蚀性海洋生物附着力对产品的影响，本设备对海洋环境的影响，对水下养殖 业的影响等等。因为海水的特殊性，要想生产出能够长期在海里正常工作的产品，所选用的 材料也要进行精心研究。对产品的生产工艺与成本也进行了周密的布局，在材料中，我大量 使用了现有的HDPE塑胶管道，和HDPE吹塑浮桶，这种塑胶重量轻，耐腐蚀，抗冲击，有弹性， 寿命长而且生产简单价格适中，是一种很理想的制作材料。因为我设计的是一种模块化的 波浪发电装置，所以，生产特别简单，相同工位的部件都是一个规格尺寸，可以随便互换，无 限扩大，只要在工厂生产好配件现场组装即可。 我是北方人没见过大海，2010年经过杭州湾跨海大桥时，发现海里的波浪彼此起 伏，当晚就想为什么我国不用波浪发电？本来自己想设计用波浪发电的专利，后来才知道国 家科技部也在研究这个项目，我就放弃了。直到十年后的今天，看了CCTV-10频道《走近科 学》户外测试波浪发电装置后，对他们的设计思路感到无比失望。所以才开始画图研究。波 浪发电与海浪发电有所不同，波浪能是靠海水的波动产生能量，方向来自四面八方，上下左 右，很难捕捉，能量输出小，而海浪发电能是通过海水的前后涌动释放能量，比波浪发电能 比较容易捕获，而且能量输出很大。海浪发电就是我即波浪能发电获得成功后的下一个设 计目标。方案已定确定，文件整理中。 四.波浪发电系统的具体实施方法： 第一步：首先在造船厂定制(3)机械室，(16)舱室架构，(23)立柱，(15)固定卡座， (26)横杠杆， (30)竖杠杆等部件，再去HDPE管道生产厂定制带法兰盘的厚壁(10)浮管， 3 CN 111594375 A 说 明 书 2/3 页 (28)上管梁，(31)立管， (33)支撑管，(12)HDPE浮桶等定制部件。 第二步：市场选购其它所需要的零部件。 第三步：用塑焊机把HDPE塑胶管道(10)，(28)，(31)，(33)照图纸塑焊连接起来，再 把(3)机械室， (16)舱室架构安装与整体架构中心位置，再把(15)固定卡构件用螺丝固定 于(28)上管梁之上，调整好相互距离拧紧，再用(14)活动轴把(26)横杠杆与(15)固定卡构 件相互连接，再用(13)万向球头把(30)竖杠杆与(26)横杠杆进行连接，再用(13)万向球头 把(12)浮桶与(30)竖杠杆进行连接，再把(27)气缸安装与(30)竖杠杆与(26)横杠杆之间和 (26)横杠杆与(15)固定卡构件之上。(27) 气缸的进气与(28)上管梁连接，出气与(10)浮管 连接，浮管里面的气体与(4)储能罐连接，储能罐通过流量控制筏与(6)驱动机连接，驱动机 带动发电机进行发电，驱动机排出的气体再进入(28)上管梁中，为(27)气缸提供循环气体。 根据海况给(12)浮桶里面加入适当的海水，再盖紧(29)浮桶盖，波浪涌动带动(12)浮桶就 会驱动(30)竖杠杆与(26)横杠杆进行不断运动产生能量。 以上设备安装好以后，再把(8)发电机，用(7)联轴器与(6)驱动机安装于(3)机械 室内，再把 (16)机舱架构，(17)发电机，(18)万向节，(19)万向轴，(20)信号灯，(21)霹雷 针，(22)风电叶片，(23)立柱依次安装即可。(24)机油罐是安装于(4)储能罐之上的功能是 给气体中增加一点润滑物质提高设备的使用寿命。 注；(28)上管梁内存储驱动机排出的气体供(27)气缸使用。(10)浮管与(31)立管 与(33)支撑管还有(4)储能罐是相互联通的，形成一个很大的储能仓为系统提供能量。 模块化波浪发电系统的配件编号，功能及材料说明表 附图说明 附图(1)为波浪发电系统的侧面图，也可用于说明书摘要附图。附图(2)为波浪发电系 统的鸟感图。以下为附图配件编号，功能及材料说明 4 CN 111594375 A 说 明 书 3/3 页 5 CN 111594375 A 说 明 书 附 图 1/2 页 图1 6 CN 111594375 A 说 明 书 附 图 2/2 页 图2 7
