技术摘要：
本发明公开了一种油田注水井智能注水装置，包括通过注水管网连接的过滤机构、储水机构、水处理机构以及注水机构，过滤机构包括来水通道、过滤网、送水通道、沉淀物收集槽以及漂浮物收集槽，来水通道的末端为竖直的扁平通道，扁平通道的顶端通过漂浮通道连通漂浮物收集  全部
背景技术：
油田开采过程中，为了维持油层的压力进而提高采油量，需要通过注水装置向油 层内源源不断的注水，现有技术中的注水装置一般包括过滤机构、储水机构、水处理机构、 注水机构以及连接这些机构的注水管网。 其中，江河湖海等流动水源因为其便利性和低成本常被用作注水的水源，在注水 前，需要通过多级过滤机构对流动水源进行过滤处理，其中，第一级过滤机构一般是一个滤 网，将水流中较大尺寸的杂质如漂浮物、水生植物等予以拦截。这其中，当滤网的网眼设置 的过大，大量的杂质进入下一级过滤机构，给下级过滤机构带来沉重的负担，而若滤网的网 眼设置的过小，则容易堵塞，而该级过滤机构由于布置的靠前，反冲洗冲散的杂质很快会再 次粘附上滤网，常规解吸操作作用不大，因此必须经常的进行人工的清理。 综上，现有技术的不足之处在于，一方面，经常性的堵塞影响注水装置的正常运 行，另一方面，人工清理费时费力。
技术实现要素：

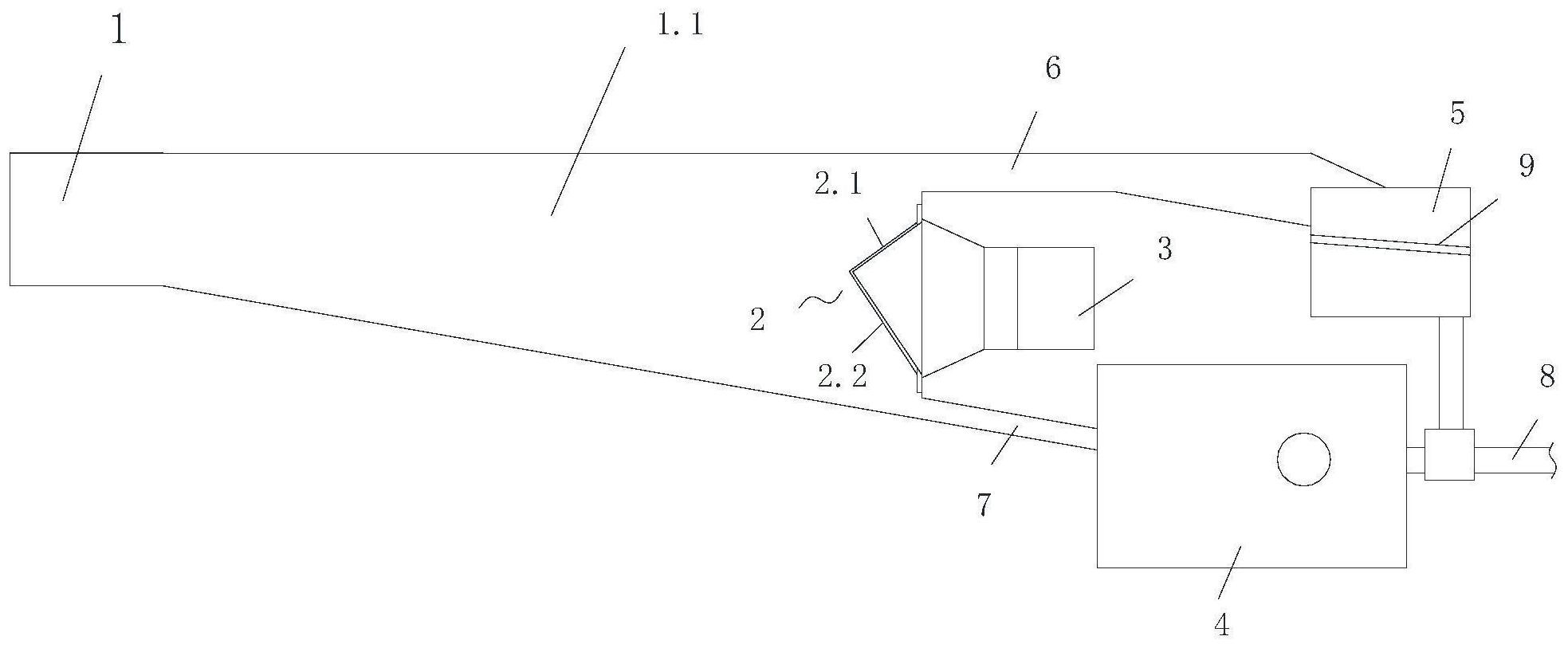

本发明的目的是提供一种油田注水井智能注水装置，以解决现有技术中的上述不 足之处。 为了实现上述目的，本发明提供如下技术方案： 一种油田注水井智能注水装置，包括通过注水管网连接的过滤机构、储水机构、水 处理机构以及注水机构， 所述过滤机构包括来水通道、过滤网、送水通道、沉淀物收集槽以及漂浮物收集 槽，所述来水通道的末端为竖直的扁平通道，所述扁平通道的顶端通过漂浮通道连通所述 漂浮物收集槽，所述扁平通道的底端所述沉淀通道连通所述沉淀物收集槽，所述扁平通道 的中部连通所述送水通道，所述过滤网覆盖于所述送水通道上； 所述沉淀物收集槽以及漂浮物收集槽均通过管道连通来水的水源。 上述的油田注水井智能注水装置，所述过滤网包括相连的第一倾斜段以及第二倾 斜段，所述过滤网凸出于所述送水通道，所述第一倾斜段向上方倾斜，所述第二倾斜段向下 方倾斜。 上述的油田注水井智能注水装置，所述过滤网还包括连接所述第一倾斜段以及第 二倾斜段的竖直段。 上述的油田注水井智能注水装置，所述扁平通道的底部斜向下布置，所述沉淀通 道设置于所述扁平通道的底部。 上述的油田注水井智能注水装置，所述送水通道的面积是所述沉淀通道和漂浮通 道的三倍以上。 3 CN 111608622 A 说　明　书 2/6 页 上述的油田注水井智能注水装置，所述过滤网的面积是所述送水通道径向截面积 的四倍以上。 上述的油田注水井智能注水装置，所述送水通道的入口处为倒圆台结构，所述过 滤网扣设于所述倒圆台结构上直径较大的一端。 上述的油田注水井智能注水装置，所述漂浮通道倾斜向下的连通所述漂浮物收集 槽，所述沉淀收集槽内横贯有承载网，所述漂浮物收集槽的底部通过管道连通所述送水通 道。 上述的油田注水井智能注水装置，所述漂浮通道末端垂直的落入所述漂浮物收集 槽。 上述的油田注水井智能注水装置，所述沉淀通道倾斜向下的连通所述沉淀物收集 槽，所述沉淀物收集槽的顶部部通过溢流通道连通来水的水源，所述溢流通道和所述沉淀 通道布置于所述沉淀物收集槽的相对两侧。 在上述技术方案中，本发明提供的油田注水井智能注水装置，通过沉淀物收集槽 以及漂浮物收集槽在来水处自动的收集漂浮物和沉淀物，如此极大的减少过滤网的拦截 量，且使得反冲洗操作成为可能，如此极大的减少过滤网的堵塞量，保证注水装置的正常运 行，也减少人工清理操作。 附图说明 为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例中所 需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明中记载的一 些实施例，对于本领域普通技术人员来讲，还可以根据这些附图获得其他的附图。 图1为本发明一种实施例提供的过滤机构的俯视图； 图2为本发明一种实施例提供的过滤机构的剖视图； 图3为本发明另一种实施例提供的过滤机构的剖视图； 图4为本发明再一种实施例提供的过滤机构的剖视图； 图5为本发明再一种实施例提供的过滤机构的剖视图； 图6为本发明一种实施例提供的反冲管道的结构示意图； 图7为本发明另一种实施例提供的反冲管道的结构示意图； 图8为本发明一种实施例提供的沉淀物收集槽的结构示意图。 附图标记说明： 1、来水通道；1.1、扁平通道；2、过滤网；2.1、第一倾斜段；2.2、第二倾斜段；2.3、竖 直段；3、送水通道；4、沉淀物收集槽；5、漂浮物收集槽；6、漂浮通道；7、沉淀通道；8、回水管 道；9、承载网；10、第二槽体部；11、抽污管道；12、反冲管道；12.1、柔性管；12.2、重力圈； 12.3、重力块；12.3、反冲头；12.4、弹性件；13、支撑限位件。
