技术摘要：
本发明提供一种配对精准的防呆光伏连接器，包括公连接器和母连接器，公连接器上设有插脚以及设于插脚两侧的卡钩，母连接器上设有插接孔以及设于插接孔两侧的钩孔，插脚的结构与插接孔的结构相匹配，卡钩的结构与钩孔的结构相匹配；公连接器外壳的外部套设有公端护套，  全部
背景技术：
光伏电站中，要把大量的组件的电量汇集在一起，进入逆变器，必须依赖电缆和连 接器，光伏连接器是光伏发电系统内组件、汇流箱、控制器和逆变器等各个部件之间相互连 接的关键零件。然而，在户外使用安装时，安装人员需要花费不少时间进行正负极连接器的 配对校准，工作效率较低；复杂的光伏电路连接中，电缆导线的连接错误率较高。
技术实现要素：

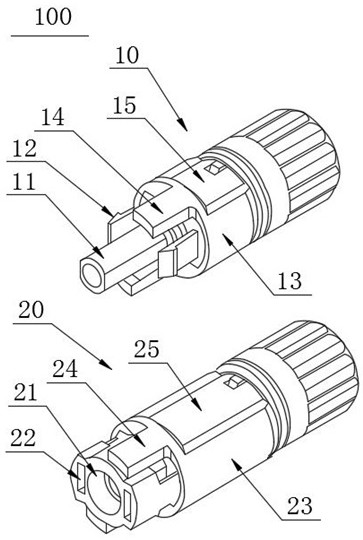

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种配对精准的防呆 光伏连接器，减少连接器配对校准时间，提高光伏连接器安装效率，降低电缆导线连接错误 率。 为实现上述目的，本发明采用了如下技术方案： 一种配对精准的防呆光伏连接器，包括相互配合的公连接器和母连接器，所述公连接 器上设有插脚以及设于所述插脚两侧的卡钩，所述母连接器上设有插接孔以及设于所述插 接孔两侧的钩孔，所述插脚的结构与所述插接孔的结构相匹配，所述卡钩的结构与所述钩 孔的结构相匹配；所述公连接器外壳的外部套设有公端护套，所述公端护套对应于所述公 连接器的插接端设有公端凸块，所述公端凸块的长度方向平行于所述插脚的轴线方向；所 述母连接器外壳的外部套设有母端护套，所述母端护套对应于所述母连接器的插接端设有 母端凸块，所述母端凸块的长度方向平行于所述插接孔的轴线方向。 优选地，所述的公端护套与公连接器外壳为双色注塑一体成型，所述的母端护套 与母连接器外壳为双色注塑一体成型,且所述的公端护套与母端护套为不同颜色。 优选地，所述公端凸块的个数为两个，两个所述公端凸块沿所述插脚的周向对称 设置；所述母端凸块的个数为两个，两个所述母端凸块沿所述插接孔的周向对称设置。 优选地，所述公连接器的插接端与所述母连接器的插接端相互插接配对时，所述 公端凸块与所述母端凸块相交错。 优选地，所述公端护套的表面设有第一防滑槽，所述母端护套的表面设有第二防 滑槽。 优选地，所述公端凸块的长度等于所述卡钩的长度，所述母端凸块的长度等于所 述钩孔的深度。 优选地，所述公连接器上并排设有两个所述插脚，每个所述插脚的两侧均设有所 述卡钩，所述母连接器上并排设有两个所述插接孔，每个所述插接孔的两侧均设有所述钩 孔，所述插脚的结构与所述插接孔的结构相匹配，所述卡钩的结构与所述钩孔的结构相匹 配。 优选地，所述公连接器外壳的外部套设有公端护套，所述公端护套对应于所述公 3 CN 111613937 A 说　明　书 2/3 页 连接器的插接端设有公端凸块；所述母连接器外壳的外部套设有母端护套，所述母端护套 对应于所述母连接器的插接端设有母端凸块；所述公连接器与所述母连接器相互插接配对 时，所述公端凸块与所述母端凸块相交错。 与现有技术相比，本发明的有益效果为：本发明的光伏连接器中，公连接器的卡钩 与母连接器的钩孔相匹配，公连接器与母连接器相互插接配对时，公端凸块与母端凸块相 交错，具有防呆功能；在复杂的光伏电路连接中，公连接器与母连接器对插配对方便，公端 护套与母端护套采用不同颜色，能够有效减少连接器对插配对校准时间，提高工作效率，降 低电缆导线连接错误率。 附图说明 图1为本发明实施例1的一种配对精准的防呆光伏连接器的立体结构示意图； 图2为本发明实施例2的一种配对精准的防呆光伏连接器的立体结构示意图； 图3为本发明实施例3的一种配对精准的防呆光伏连接器的立体结构示意图。
