技术摘要：
本发明公开了一种玻璃浮计检定自动读取刻度数值装置。本发明包括透明容器以及圆环形直线电机，圆环形直线电机的定子的上端面固定设有滑轨，滑轨上滑动连接有滑座，圆环形直线电机的动子固定安装在滑座上，动子上端固定有伸缩件，伸缩件的伸缩端固定设有垂直轴伺服电机  全部
背景技术：
在对密度计、酒精计、糖量计、乳汁计、土壤计等等质量固定式工作玻璃浮计的检 定是采用阿基米德原理将标准玻浮计和待检定工作玻浮计浸放在同一检定液透明容器中， 人工分别读取两玻浮计液面处的刻度数值，除玻浮计内标明按“弯月面上缘读数”外其他均 按“弯月面下缘读数”。当按上缘读取时检定人员的眼睛平视稍高于液面，能见到自然光或 灯光所反射的一条发亮的细线或小光点，即为弯月面上缘与玻浮计干管相接之处对应的分 度值，然后计算出玻浮计数值。当按下缘读取时检定人员的眼睛平视稍高低于液面，可见椭 圆形液面，然后慢慢地抬高眼睛至椭圆形液面变成一直线时为止，读出此时所对应的分度 值，然后计算出玻浮计数值。经两玻浮计在同一检定液中比较它们标尺的示值，得出被检玻 浮计的修正值。在这个检定过程中检定人员要观察、判断读取、计算，由于检定人员之间技 能等情况存在差异，不可避免的会有人为干扰因素，影响到检定质量，对此现还没有一种代 替检定人员完成观察、判断读取、计算的装置，来提高检定质量和效率。
技术实现要素：

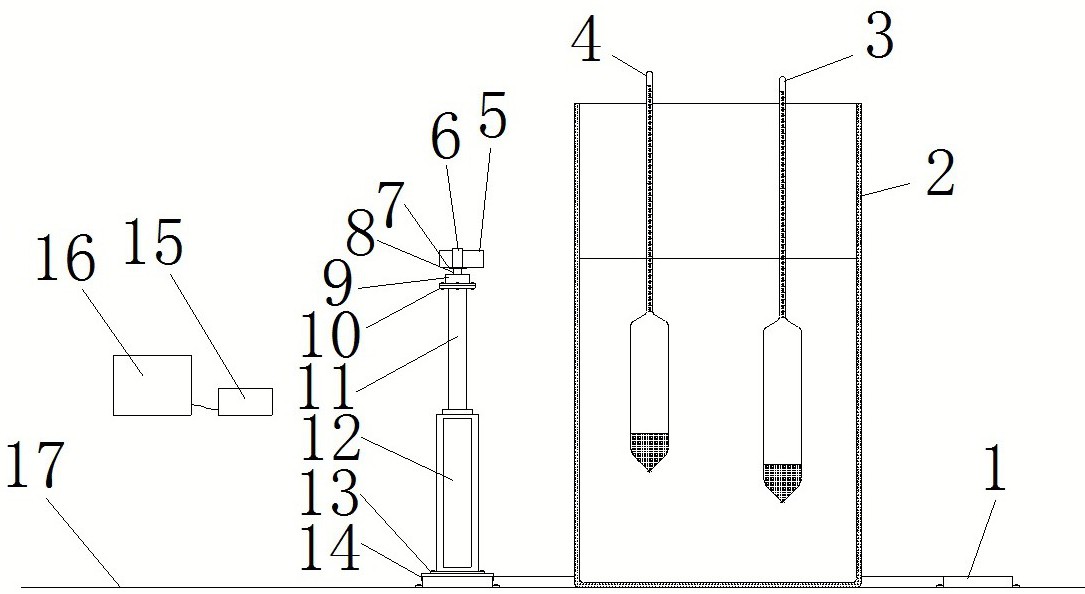

为了弥补现有技术的不足，本发明提供了一种玻璃浮计检定自动读取刻度数值装 置。 一种玻璃浮计检定自动读取刻度数值装置，包括透明容器以及围绕在透明容器外 的圆环形直线电机，所述圆环形直线电机的定子的上端面固定设有滑轨，所述圆环形直线 电机为现有技术，所述定子由线圈组成，所述滑轨上滑动连接有滑座，所述圆环形直线电机 的动子固定安装在滑座上，所述动子为永磁体，所述动子上端固定有竖直的伸缩件，所述伸 缩件的伸缩端固定设有垂直轴伺服电机，所述垂直轴伺服电机的垂直轴顶端固定连接有水 平板，所述水平板上端安装有摄像头，所述摄像头与PLC控制器的输入端电连接，所述伸缩 件、垂直轴伺服电机及圆环形直线电机的定子均与PLC控制器的输出端电连接，所述PLC控 制器与电脑信号连接。 优选地，所述透明容器放置在工作台上，所述圆环形直线电机固定在工作台上。 优选地，所述摄像头通过卡环固定在水平板上。 优选地，所述伸缩件为电动推杆、液压缸或气缸中的一种。 本发明与现有技术相比，其有益效果为： 本申请能代替检定人员自动完成观察动作、判断读取、计算出检定结果，可有效避免由 于人为原因导致的检定误差，到达确保检定质量和效率的目的。 3 CN 111595724 A 说　明　书 2/3 页 附图说明 图1为本申请的主剖视图结构示意图； 图2为图1的俯视图结构示意图。 图中：1、定子，2、透明容器，3、标准玻浮计，4、待检定工作玻浮计，5、摄像头，6、卡 环，7、水平板，8、垂直轴，9、垂直轴伺服电机，10、法兰盘，11、伸缩端，12、伸缩件，13、连接法 兰，14、动子，15、PLC控制器，16、电脑，17、工作台。
