一种葛根颗粒粉末的压制设备


技术摘要:
本发明涉及一种压制设备,尤其涉及一种葛根颗粒粉末的压制设备。本发明的技术问题是提供一种可以对葛根粉块进行充分压碎,可以对葛根颗粒粉末进行双重筛选,获得符合标准的葛根颗粒粉末的葛根颗粒粉末的压制设备。一种葛根颗粒粉末的压制设备,包括有底座,所述底座对  全部
背景技术:
常常食用葛根粉对人的身体有十分大的好处,葛根粉内还有葛根素,其不仅具有 扩张冠状动脉和脑动脉的作用,可降低血压,能显著增加缺血组织的血液供应量,还含有人 体需要的10多种氨基酸和10多种微量元素。 通过对葛根的加工生产可以得到制成的葛根粉,然后将这些制成的葛根粉砸碎成 粉末后再进行包装,人们就能购买包装好的葛根粉末,直接食用制成粉末的葛根粉。目前, 葛根粉的制作需要经过较多复杂的工序,其中最后一项便是将晾干的葛根粉块进行粉碎处 理,在生产量不是非常多的情况下,大部分都是人工手动处理葛根粉块,经过清洗沉淀晾晒 的葛根粉块都个头较大,人工手动制粉比较难操作,一般都是拿刮刀一层层切下或者使用 其他工具进行破碎,如此容易导致葛根粉末大小不均匀,还需要进一步加工分拣,整个操作 过程分散且制粉效果不佳。 因此,需要设计一种可以对葛根粉块进行充分压碎,可以对葛根颗粒粉末进行双 重筛选,获得符合标准的葛根颗粒粉末的葛根颗粒粉末的压制设备。
技术实现要素:

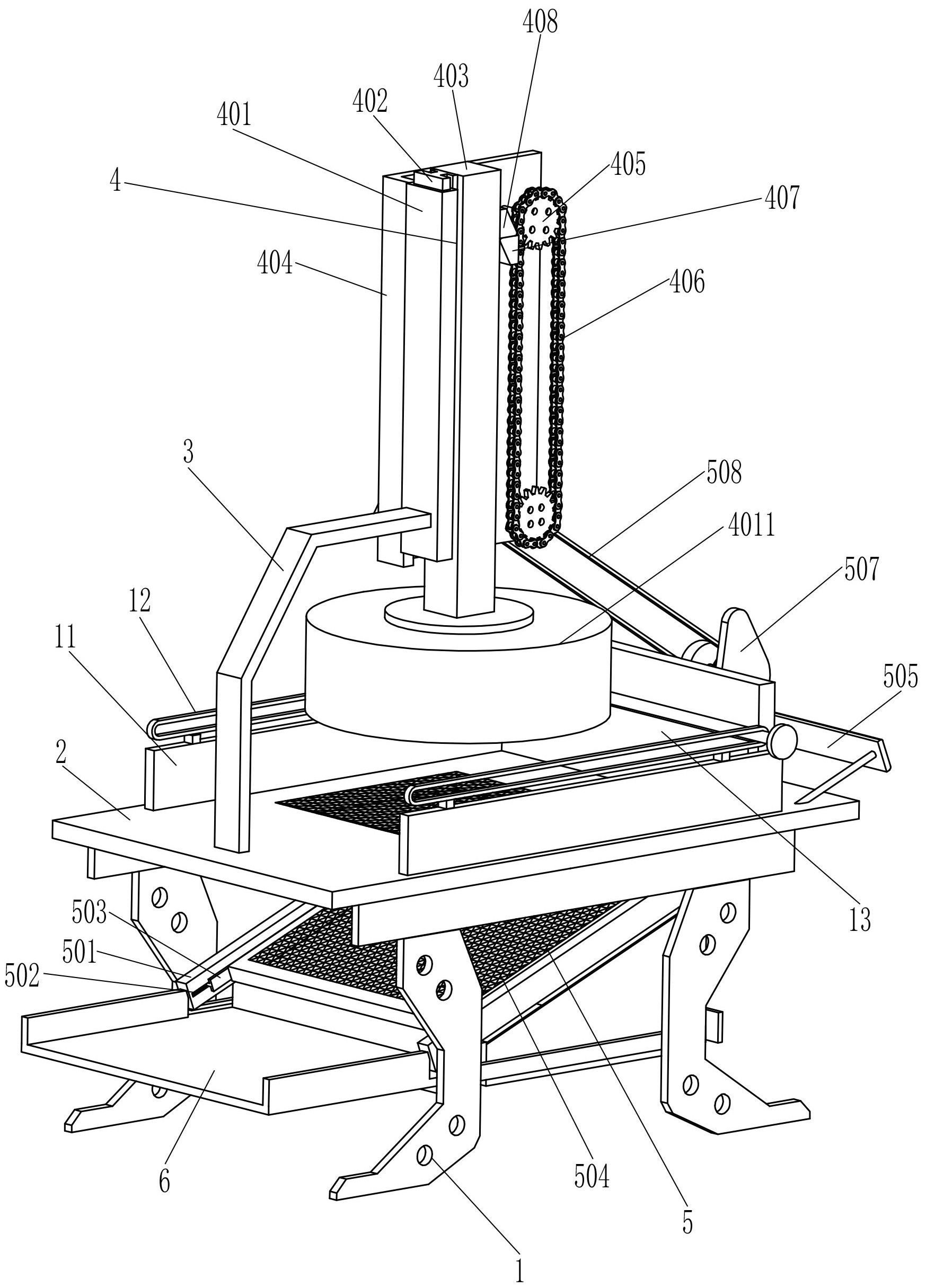

为了克服现有技术中存在容易导致葛根粉末大小不均匀,需要进一步加工分拣且 操作过程分散的缺点,本发明的技术问题是:提供一种可以对葛根粉块进行充分压碎,可以 对葛根颗粒粉末进行双重筛选,获得符合标准的葛根颗粒粉末的葛根颗粒粉末的压制设 备。 一种葛根颗粒粉末的压制设备,包括有:底座,所述底座对称设置,该底座数量至 少为两个;大网板,所述大网板设置在所述底座顶部;支撑座,所述支撑座设置在所述大网 板顶部外侧中间;敲击装置,所述敲击装置设置在所述支撑座的上部;筛选装置,所述筛选 装置设置在所述底座之间,该筛选装置位于所述大网板下方;收集板,所述收集板设置在所 述底座上,该收集板位于所述筛选装置一侧。 进一步的,所述敲击装置包括有:第一滑轨,所述第一滑轨设置在所述支撑座上 部;第一滑动条,所述第一滑动条滑动式设置在所述第一滑轨上;支撑柱,所述支撑柱设置 在所述第一滑动条上;L型安装板,所述L型安装板设置在所述第一滑轨一侧;链轮,所述链 轮上下对称转动式设置在所述L型安装板内,该链轮位于所述支撑柱同侧;链条,所述链条 绕在所述链轮上;第一推动块,所述第一推动块设置在所述链条外侧;第二推动块,所述第 二推动块设置在所述支撑柱上靠近所述链轮的一侧,该第二推动块下部与所述第一推动块 上部接触;安装架,所述安装架设置在所述L型安装板外侧下部;伺服电机,所述伺服电机设 置在所述安装架上,该伺服电机上的输出轴与靠近该伺服电机的所述链轮连接;敲击座,所 述敲击座设置在所述支撑柱底端。 4 CN 111545278 A 说 明 书 2/4 页 进一步的,所述筛选装置包括有:第二滑轨,所述第二滑轨对称设置在所述底座 内;第二滑动条,所述第二滑动条滑动式设置在所述第二滑轨上;压缩弹簧,所述第二滑轨 底端内侧安装有所述压缩弹簧,该压缩弹簧外端与所述第二滑动条连接;过滤网板,所述过 滤网板设置在所述第二滑动条之间,过滤网板的孔径小于大网板的孔径;推动架,所述推动 架设置在所述第二滑动条远离所述收集板的一端,该推动架上部滑动式穿过所述大网板; 安装座,所述安装座设置在所述大网板上靠近所述推动架的一侧;凸轮,所述凸轮转动式设 置在所述安装座上,该凸轮与所述推动架配合接触;驱动组件,所述驱动组件设置在所述凸 轮上,该驱动组件的另一端与所述伺服电机上的输出轴连接。 进一步的,还包括有:第三滑轨,所述第三滑轨对称设置在所述底座内,第三滑轨 位于第二滑轨下方;第三滑动条,所述第三滑动条滑动式设置在所述第三滑轨上;收料框, 所述收料框设置在所述第三滑动条之间;拉板,所述拉板设置在所述收料框外侧,该拉板位 于所述推动架下方。 进一步的,还包括有:隔离框,所述隔离框设置在所述大网板顶部;导向架,所述导 向架对称设置在所述隔离框顶部;推料板,所述推料板滑动式设置在所述导向架上。 与现有技术相比,本发明具有以下优点: 1、本发明达到了可以对葛根粉块进行充分压碎,可以对葛根颗粒粉末进行双重筛选, 获得符合标准的葛根颗粒粉末的效果; 2、由于筛选装置中的过滤网板孔径更小,由此可以筛选掉稍微大些的葛根粉颗粒碎 末,经过双重筛选即可得到符合标准的葛根粉末; 3、通过筛选装置对压碎的葛根粉末进行筛选,且通过收集板对颗粒较大的葛根粉末进 行回收,可以有效的将未完全被压碎的葛根粉颗粒重新放回大网板上再次进行压碎处理, 直至葛根粉末都可以达到标准并完全通过筛选装置。 附图说明 附图说明 图1为本发明的第一种立体结构示意图。 图2为本发明的第二种立体结构示意图。 图3为本发明的部分分离立体结构示意图。 附图标记中:1  底座,2  大网板,3  支撑座,4  敲击装置,401  第一滑轨,402  第一 滑动条,403  支撑柱,404  L型安装板,405  链轮,406  链条,407  第一推动块,408  第二推动 块,409  安装架,4010  伺服电机,4011  敲击座,5  筛选装置,501  第二滑轨,502  压缩弹簧, 503  第二滑动条,504  过滤网板,505  推动架,506  安装座,507  凸轮,508  驱动组件,6 收 集板,7  第三滑轨,8  第三滑动条,9 收料框,10 拉板,11 隔离框,12 导向架,13  推料板。
