技术摘要：
本发明实施例涉及循环冷却装置领域，提供一种混合降温装置及循环冷却水系统。该混合降温装置包括筒体，所述筒体上设置有冷却水进口及混合水进口，所述筒体安装有与所述冷却水进口连通的冷却水管道及与所述混合水进口连通的混合水管道，还包括螺旋环板，所述螺旋环板固  全部
背景技术：
循环冷却水系统是冷却水换热后经降温后再循环使用的给水系统，其是核(热)电 厂蒸汽动力系统的重要组成部分。目前，对于靠近海洋或江河等流动水源的核(热)电厂循 环水系统通常采用直接循环冷却方式。从海洋或者江河流域直接抽取冷水输送至汽轮发电 机组凝汽器冷却水进口，换热后被蒸汽加热的热水排放至外部环境。 在上述直接循环冷却系统的连续运行过程中，大量受热冷却水的持续排放会造成 热污染，对电厂周围的生态环境产生不利影响。另外，冷却负荷和冷却水量影响核(热)电厂 循环水系统的冷却水排放温度，在负荷一定的情况下，增大冷却水量供应可以降低冷却水 的排放温度，但是过量的冷却水供应会导致凝汽器内冷凝水的过冷度增加和含氧量的升 高，影响汽水循环回路的水质降低系统可靠性，或者导致除氧装置的供汽负荷增加，降低电 厂热效率。
技术实现要素：

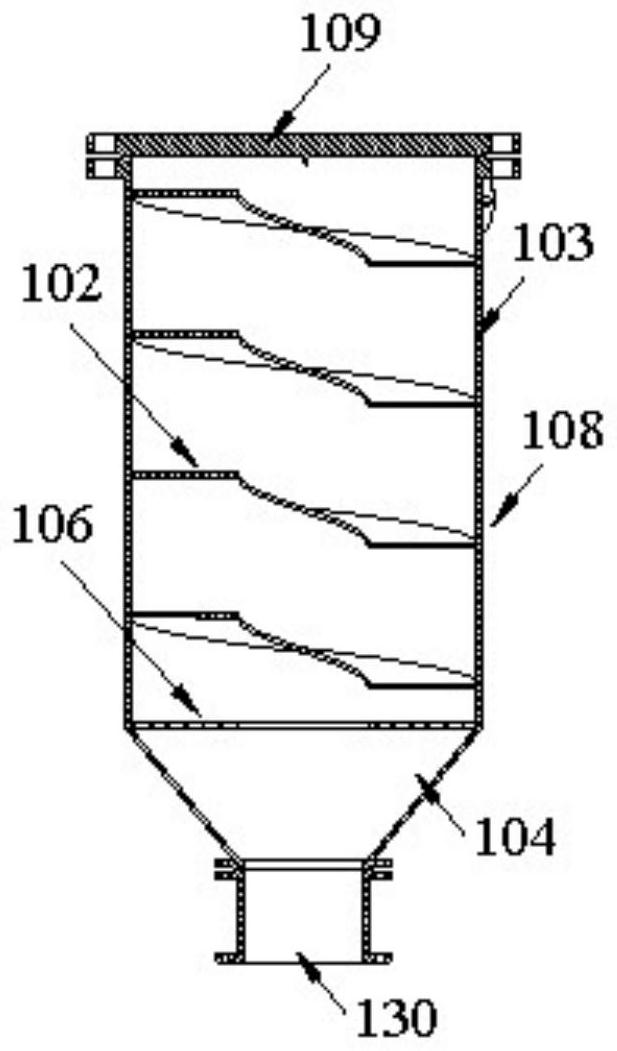

本发明的目的是提供一种混合降温装置及循环冷却水系统，用以解决现有的循环 冷却水系统排放的冷却水温度高会造成热污染且电场热效率低的问题。 为了解决上述技术问题，本发明提供一种混合降温装置，包括筒体，所述筒体上设 置有冷却水进口及混合水进口，所述筒体安装有与所述冷却水进口连通的冷却水管道及与 所述混合水进口连通的混合水管道，还包括螺旋环板，所述螺旋环板固定于所述筒体内。 其中，所述冷却水管道与所述混合水管道分别与所述筒体的中轴线呈锐角夹角。 其中，所述冷却水管道与所述筒体的中轴线呈60°到75°，所述混合水管道与所述 筒体的中轴线呈60°到75°。 其中，所述筒体的底部设有出口，所述出口连通出水管，所述出水管的横截面面积 不小于所述冷却水管道的横截面面积和所述混合水管道的横截面面积之和。 其中，所述螺旋环板的内环面直径与所述出水管的管径相等，所述螺旋环板的外 环面直径与所述筒体的内径相等，所述螺旋环板的高度与所述筒体中圆柱段的高度相等。 其中，所述螺旋环板的纵向截面与所述筒体的中轴线的夹角为锐角。 其中，所述螺旋环板的纵向截面与所述筒体的中轴线的夹角为60°到75°。 其中，所述筒体固定连接沿所述筒体轴向延伸的限位件，所述筒体的底部固定安 装环状的支撑板，所述螺旋环板的顶部端面与所述限位件抵接，所述螺旋环板的底部与所 述支撑板抵接，所述螺旋环板的底部端面与安装在所述支撑板上的第二限位件抵接。 为了解决上述技术问题，本发明还提供一种循环冷却水系统，包括冷却支路、混合 支路及如上所述的混合降温装置，所述冷却支路与所述混合支路并联设置，所述冷却支路 3 CN 111595178 A 说　明　书 2/5 页 与所述冷却水管道连通，所述混合支路与所述混合水管道连通。 其中，还包括凝汽器，所述凝汽器安装在所述冷却支路上，在所述凝汽器的入水口 安装有冷却支路调节阀，所述混合支路上安装有混合支路调节阀。 本发明提供的混合降温装置及循环冷却水系统，冷却水经冷却水管道从冷却水进 口进入筒体，混合水经混合水管道从混合水进口进入筒体，借助筒体内螺旋环板的旋流强 化效应增强混合水和冷却水的对流传热效果，从而显著降低循环水系统的冷却水排放温 度，降低冷却水排放对周围环境产生的负面影响。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本发 明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根 据这些附图获得其他的附图。 图1为本发明实施例混合降温装置的立体图； 图2为图1所示混合降温装置的侧视图； 图3为图2所示混合降温装置沿A-A的剖视图； 图4为图3中所示出的螺旋环板的立体图； 图5为图3中示出的上端盖的结构示意图； 图6为图3中示出的支撑板的俯视图； 图7为本发明实施例循环冷却水系统的结构示意图。 图中：100、混合降温装置；101、筒体；102、螺旋环板；103、圆柱段；104、圆锥段； 105、限位件；106、支撑板；107、第二限位件；108、外壳；109、上端盖；110、冷却水管道；120、 混合水管道；130、出水管；140、冷却支路；141、冷却支路调节阀；150、混合支路；151、混合支 路调节阀；160、凝汽器；170、吸入口；171、吸入口启闭阀；180、水泵；190、排放口；191、排放 管；192、排放口启闭阀。
