技术摘要：
本发明提供了一种投影仪的调光系统和具有该调光系统的投影仪，调光系统包括依次电连接的调解模块、驱动模块和光源，调光系统启动时光源具有第一亮度，当需要调光时，调解模块接收调光指令并向驱动模块发送信号，驱动模块根据信号调整光源的第一亮度至第二亮度，第二亮  全部
背景技术：
随着社会经济发展，人们愈发注重生活品质，许多人开始配置投影仪以便于在家 里观赏影片。投影仪一般在暗光环境下使用，其光源亮度的大小在一定程度上影响了人们 的使用体验。 常规的投影机光源亮度模式比较固定，通常是系统界面设定几个等级，人们可将 投影仪调节对应上述等级的几个亮度。 但是，由于不同用户对于亮度的感知习惯存在差异，而系统下设定的几个等级的 亮度调节的最小跨度过大，有的用户往上调一个等级过亮，往下调一个等级又太暗，因此现 有投影仪不能满足不同用户对光源亮度的观看需求，用户体验较差。
技术实现要素：

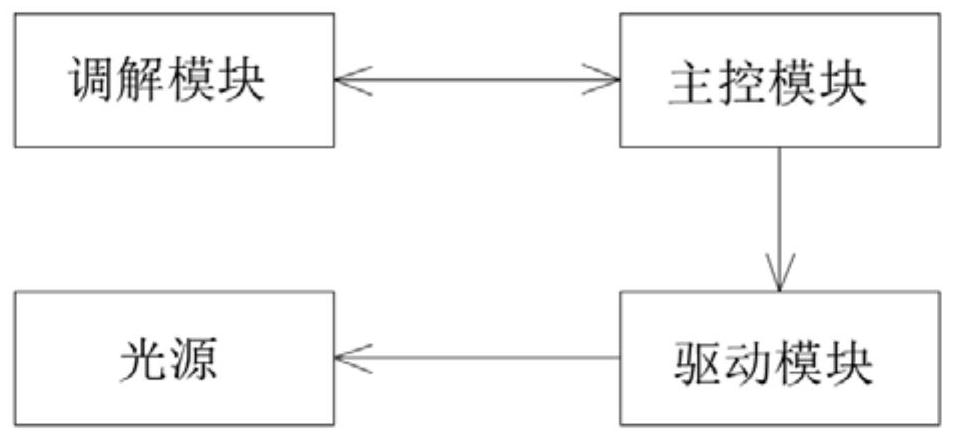

本发明的目的是提供一种投影仪的调光系统，能够调节更多种亮度，且亮度之间 的跨度较小，能够满足不同用户对于光源亮度的需求。 为实现本发明的目的，本发明提供了如下的技术方案： 第一方面，本发明提供了一种投影仪的调光系统，调光系统包括依次电连接的调 解模块、驱动模块和光源，所述调光系统启动时所述光源具有第一亮度，当需要调光时，所 述调解模块接收调光指令并向所述驱动模块发送信号，所述驱动模块根据所述信号调整所 述光源的所述第一亮度至第二亮度，所述第二亮度与所述第一亮度的差值不高于人眼感知 的最小亮度变化的数值。 一种实施方式中，所述调光系统还包括主控模块，所述调解模块设于所述主控模 块与所述驱动模块之间，当需要调光时，所述调解模块向所述主控模块发送第一信号，所述 主控模块将所述第一信号转化并按预设要求放大或缩小为第二信号，并将所述第二信号发 送至所述驱动模块。 一种实施方式中，所述调解模块包括相互电连接的电位器和处理单元，所述处理 单元与所述主控模块电连接，所述电位器用于接收所述调光指令，并向所述处理单元输入 第一电压，所述处理单元根据所述第一电压的大小向所述主控模块发送所述第一信号。 一种实施方式中，所述处理单元包括电压比较器、第一寄存器和模数转换器，所述 电位器、所述电压比较器、所述模数转换器和所述第一寄存器依次电连接，所述电位器对所 述电压比较器输出所述第一电压，所述电压比较器将所述第一电压转化为模拟信号并向所 述模数转换器发送所述模拟信号，所述模数转换器将接收到的所述模拟信号转化为数字信 号并向所述第一寄存器发送所述数字信号，所述第一寄存器将所述数字信号转化为所述第 一信号。 3 CN 111552143 A 说　明　书 2/5 页 一种实施方式中，所述驱动模块包括相互电连接的分析单元和输出电路，所述输 出电路与所述光源电连接，所述输出电路用于向所述光源输出第二电压，所述分析单元接 收和分析所述主控模块发送的所述第二信号，并调整所述第二电压。 一种实施方式中，所述驱动模块还包括第二寄存器，所述第二寄存器与所述分析 单元电连接，所述第二寄存器用于存储所述第二信号。 一种实施方式中，所述调光系统还包括通讯模块，所述通讯模块与所述调解模块 电连接，所述通讯模块用于与外部设备通讯并接收所述外部设备发送的所述调光指令，所 述通讯模块根据所述调光指令控制所述调解模块向所述主控模块发送所述第一信号。 一种实施方式中，所述调解模块包括光传感器，所述光传感器与所述主控模块电 连接，所述光传感器用于将光信号转化为所述第一信号，并将所述第一信号发送至所述主 控模块。 一种实施方式中，所述电位器为旋钮式电位器、滑动式、拨轮式的任意一种。 第二方面，本发明还提供了一种投影仪，投影仪包括第一方面任一项实施方式所 述的调光系统。 通过设置调解模块和驱动模块，调解模块接收用户的调光指令并向驱动模块发送 信号，驱动模块根据信号调整光源的亮度，使得光源亮度的调节的等级较多，且亮度的最小 跨度低于人眼感知的最小亮度变化，从而满足不同用户对于光源亮度的需求。 附图说明 为了更清楚地说明本发明实施方式或现有技术中的技术方案，下面将对实施方式 或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅 是本发明的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下， 还可以根据这些附图获得其他的附图。 图1是一种实施方式中的调光系统的结构示意图； 图2是图1的调解模块的结构示意图； 图3是图1的驱动模块的结构示意图； 图4是另一种实施方式中的调光系统的结构示意图。
