技术摘要：
本发明的目的是为了解决现有的不易对轴承进行快速修复的难题，公开了一种轴承配合修复装置，包括卡板，所述卡板侧壁装有紧固螺钉，所述卡板上表面焊接有支撑杆，所述支撑杆左侧面中部焊接有定位杆，所述定位杆左端固定安装有盛料盒，所述盛料盒下侧装有出料口，所述盛  全部
背景技术：
轴承是当代机械设备中一种重要零部件。它的主要功能是支撑机械旋转体，降低 其运动过程中的摩擦系数，并保证其回转精度。 轴承分为内圈、外圈和滚珠，随着轴承的长时间使用，有可能会对滚珠造成磨损， 或者一些机械部件之间的碰撞，会使得部分滚珠脱落，将会影响轴承的使用，增加轴承内圈 和外圈的摩擦力，就需要对轴承进行更换，一般都是将轴承整体拆下进行更换，而在机械设 备上不易直接对轴承内的滚珠进行更换，增加了操作的工序，操作不便，因此，急需设计一 种轴承配合修复装置来解决现有技术的不足。
技术实现要素：

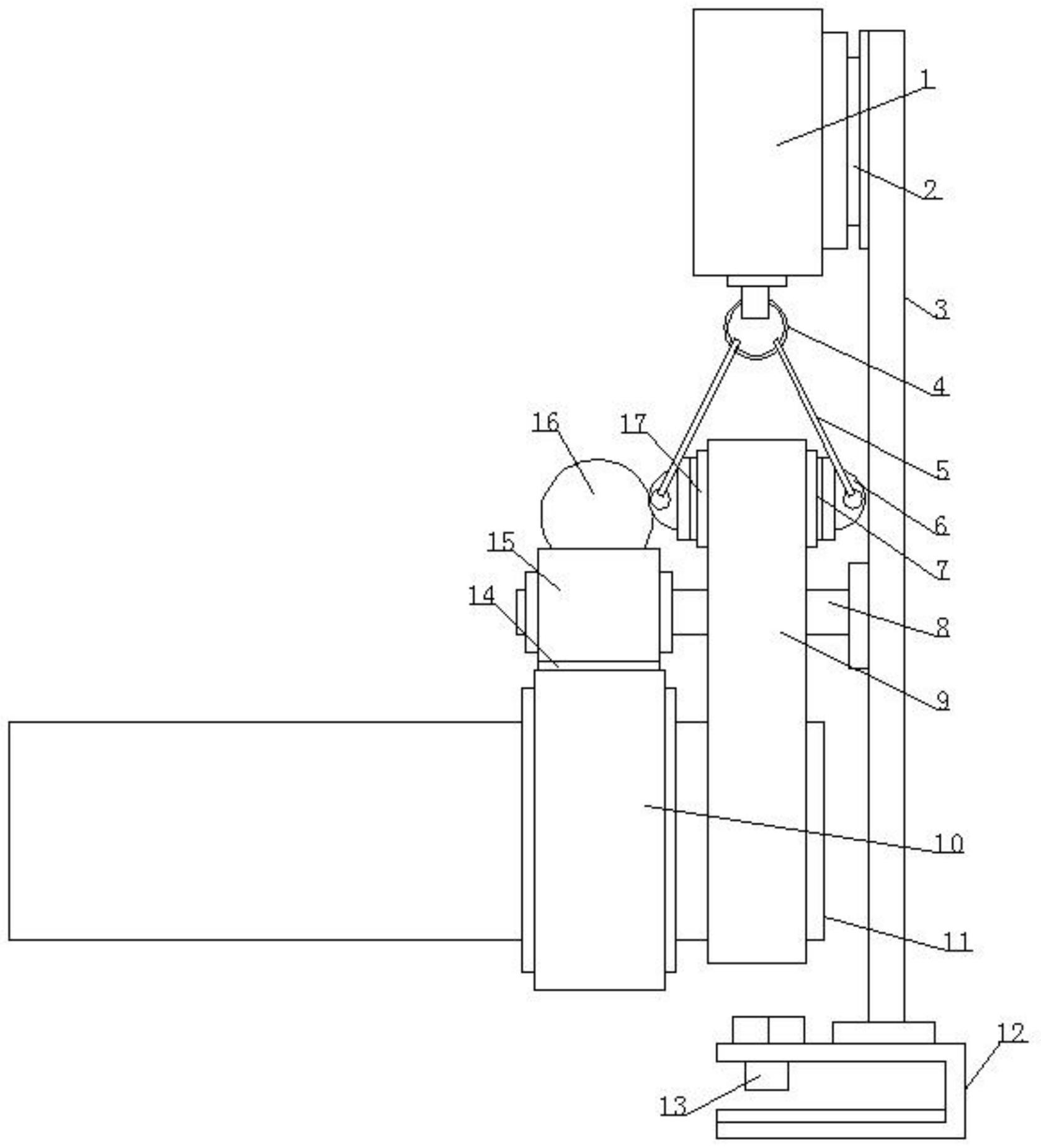

本发明的目的是为了解决现有技术的不足，提供了一种轴承配合修复装置。 本发明是通过以下技术方案实现： 一种轴承配合修复装置，包括卡板，所述卡板侧壁装有紧固螺钉，所述卡板上表面 焊接有支撑杆，所述支撑杆左侧面中部焊接有定位杆，所述定位杆左端固定安装有盛料盒， 所述盛料盒下侧装有出料口，所述盛料盒上表面装有挤压气囊，所述支撑杆左侧面上端焊 接有安装杆，所述安装杆左端固定安装有液压缸，所述液压缸下端安装有挂环，所述刮环下 侧设有连接杆，所述连接杆表面套有转筒，所述连接杆左右两端对称焊接有连接环，所述连 接环与挂环之间连接有拉绳，所述转筒表面套有传送带，所述传送带内套有轴，所述轴上装 有轴承。 作为优选，所述液压缸为电动液压缸，液压缸最小承重力为100N。 作为优选，所述转筒与连接杆之间均匀装有滚珠。 作为优选，所述挤压气囊为橡胶材料制成，挤压气囊与盛料盒相通，盛料盒为透明 的，出料口为网状结构。 作为优选，所述卡板为U型结构且为钢制材料制成。 与现有技术相比，本发明的有益效果是： 1、本发明利用液压缸的驱动，可以带动传送带进行上升，利用传送带对轴进行提 升，使轴发生倾斜，从而避免使轴承与地面或者机械设备的外壳接触，使轴承处于悬空状 态，就更易实现对轴承的快速拆卸； 2、本发明通过传送带的设置，再结合转筒的配合，可以使传送带进行转动，在转轴 运转的过程中也可以进行操作，更加方便，便于在转轴运转的过程中进行注油操作； 3、本发明通过挤压气囊和盛料盒的配合，进而可以将盛料盒内的润滑油挤出，将 润滑油涂抹到轴承内，实现对轴承的润滑处理，进一步提升轴承的性能，减少轴承与滚珠之 间的摩擦力，进一步提高轴承的使用寿命； 3 CN 111604853 A 说　明　书 2/3 页 4、本发明采用卡板，可以将该装置快速固定在机械设备附近，实现对机械设备内 轴承的修复，操作更加方便； 5、本发明可以实现对轴的提升，使得轴承处于悬空状态，更易将轴承的外圈进行 脱离，对轴承内的滚珠进行更换，并且可以实现对轴承的加油，对轴承进行修复。 附图说明 图1为本发明的结构示意图。 图2为本发明盛料盒的仰视图。 图3为本发明使用时的示意图。 标号说明：1、液压缸，2、安装杆，3、支撑杆，4、挂环，5、拉绳，6、连接环，7、连接杆， 8、定位杆，9、传送带，10、轴承，11、轴，12、卡板，13、紧固螺钉，14、出料口，15、盛料盒，16、挤 压气囊，17、转筒。
