技术摘要：
本发明公开了一种扁平单向传热热管及其加工方法，扁平单向传热热管包括第一金属片、第二金属片和保持架，第一金属片和第二金属片相对设置，第一金属片和第二金属片之间具有预定间隙，第一金属片和第二金属片相对的内侧表面具有微结构并做亲水性处理，预定间隙与保持架  全部
背景技术：
随着科技的发展，各种高功率的电子产品随之增加，用于高功率电子产品散热的 元件的需求也逐渐提高。热管作为高效的传热元件，广泛用于电子器件的散热。但是随着电 子器件的工作环境的复杂化，常用的热管渐渐不能满足特殊的需求。传统的热管具有双向 性，即可以实现两个方向的传热，传热方向决定于两端高温的高低，即由高温段传向低温 段。正常工作情况下，发热元件如芯片等处于高温段，散热元件处于低温段，热管将发热元 件的温度传送到散热段，并把热量释放。但是，电子器件发生故障的情况下，会发生散热元 件的温度高于芯片的温度，这样会把外界的温度传送到芯片处，会造成重要、昂贵的元件如 芯片等损坏，这会造成巨大的损失。
技术实现要素：

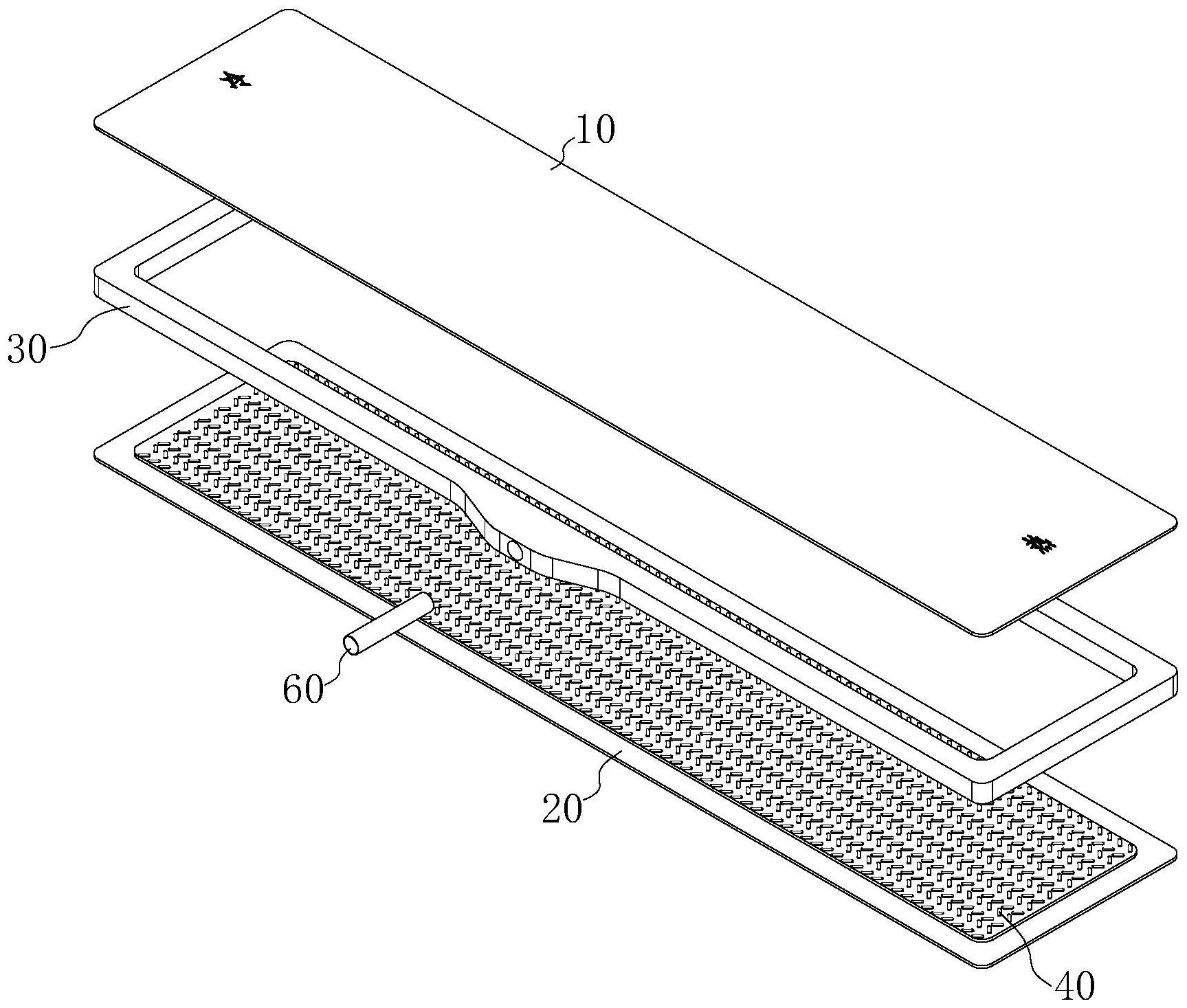

本发明的目的在于至少解决现有技术中存在的技术问题之一，提供一种扁平单向 传热热管及其加工方法，能够实现单向传热，起到保护重要电子元件的作用。 根据本发明的第一方面实施例，提供一种扁平单向传热热管，包括： 第一金属片和第二金属片，所述第一金属片和第二金属片相对设置，所述第一金 属片和第二金属片之间具有预定间隙，所述第一金属片和第二金属片相对的内侧表面具有 方向一致的微结构并做亲水性处理；以及 保持架，所述保持架呈环形，设置在所述第一金属片和第二金属片之间，所述预定 间隙与所述保持架的内壁面之间形成中空层。 有益效果：此扁平单向传热热管，内部两端分别为蒸发段和冷凝段，内部充入工作 液体，热管内部的上下层为带微结构的表面，并经过亲水性处理，能够使液体发生单向流 动，相当于吸液芯，为液道，第一金属片和第二金属片之间的中空层相当于气道，工作液体 在蒸发段和冷凝段之间，经液道和气道循环流动，实现热量的传递，当发生故障情况导致冷 凝段的温度比蒸发段的温度高时，由于单向流动的特性，工作液体不能形成反向循环，热管 只能单向传热，从而起到保护蒸发段的电子元件的作用。 根据本发明第一方面实施例所述的扁平单向传热热管，所述第一金属片和第二金 属片相对的内侧表面上设有凸台，所述凸台与所述保持架嵌合，所述凸台上加工所述微结 构以及做亲水性处理。通过凸台与保持架中空部分的嵌合实现第一金属片和第二金属片的 定位，能够提高密封性能，以及减小第一金属片和第二金属片之间的距离，中空层的预定间 隙较小时，液体的单向流动效果更好，液体更容易附着于微结构上。 根据本发明第一方面实施例所述的扁平单向传热热管，所述微结构包括若干凸粒 组，所述凸粒组沿所述第一金属片或第二金属片的长度方向和宽度方向均匀排列，所述凸 粒组包括第一凸粒和第二凸粒，所述第一凸粒和第二凸粒间隔呈V字型。凸粒组呈V字型，具 3 CN 111590281 A 说　明　书 2/5 页 有方向性，通过凸粒组的均匀排列实现液体在该表面上的单向流动特性。 根据本发明第一方面实施例所述的扁平单向传热热管，所述第一金属片与保持架 之间、以及所述第二金属片与保持架之间通过耐高温胶密封连接，以保证内部的密封性。 根据本发明第一方面实施例所述的扁平单向传热热管，所述保持架的一侧设有连 接所述中空层与外界的贯穿孔，所述贯穿孔连接有充液管。通过充液管向热管内部注入工 作液体，并且通过充液管抽真空处理，使液体更容易蒸发成蒸汽。 根据本发明第一方面实施例所述的扁平单向传热热管，所述贯穿孔包括管孔和注 液孔，所述管孔连接所述充液管，所述注液孔的两端分别连接所述中空层和管孔，所述注液 孔的直径小于所述管孔的直径。管孔直径较大，用于安装充液管，注液孔的直径较小，用于 连通内部较小的中空层。 根据本发明第一方面实施例所述的扁平单向传热热管，所述保持架的一侧设有凸 起，所述管孔和注液孔设于所述凸起处。凸起能够增加该位置的壁厚，方便加工。 根据本发明第一方面实施例所述的扁平单向传热热管，所述第一金属片和第二金 属片的材质为铜，铜具有良好的导热性能。 根据本发明的第二方面实施例，提供一种扁平单向传热热管的加工方法，包括以 下步骤： S1.初步切割第一金属片、第二金属片和保持架的形状，所述保持架呈环形； S2.分别加工所述第一金属片和第二金属片，使所述第一金属片和第二金属片的 一表面中部形成凸台； S3.在所述保持架的一侧加工出注液孔和管孔； S4.通过激光雕刻机分别在所述第一金属片和第二金属片的凸台上加工微结构， 并对所述凸台进行亲水性处理； S5.将所述第一金属片和第二金属片分别安装于所述保持架的上下两侧，所述凸 台与保持架的中空部分嵌合，所述保持架的管孔位置插入充液管，所述第一金属片与保持 架之间、以及所述第二金属片与保持架之间通过耐高温胶密封连接； S6.通过所述充液管注入工作液体，以及通过所述充液管进行抽真空处理； S7.将所述充液管密封。 有益效果：此扁平单向传热热管的加工方法，通过在第一金属片和第二金属片上 加工带微结构的表面，并做亲水性处理，实现热管内部液体的单向流动，避免反向传热，当 发生故障情况导致冷凝段的温度比蒸发段的温度高时，能够很好地保护蒸发段的电子元 件。 根据本发明第二方面实施例所述的扁平单向传热热管的加工方法，所述步骤S7 中，具体操作为：对所述充液管进行冲压使其发生形变，再对管口进行焊接密封处理，从而 形成密封口，有效隔绝外界，密封热管内部。 附图说明 下面结合附图对本发明作进一步说明： 图1是本发明实施例的外部结构示意图； 图2是本发明实施例的分解结构示意图； 4 CN 111590281 A 说　明　书 3/5 页 图3是本发明实施例第一金属片或第二金属片的结构示意图； 图4是本发明实施例第一金属片或第二金属片的局部放大图； 图5是本发明实施例保持架的剖切结构示意图； 图6是本发明实施例的工作原理示意图； 附图标记：第一金属片10、凸台11、第二金属片20、保持架30、凸起31、管孔32、注液 孔33、微结构40、凸粒组41、第一凸粒411、第二凸粒412、中空层50、充液管60。
