技术摘要：

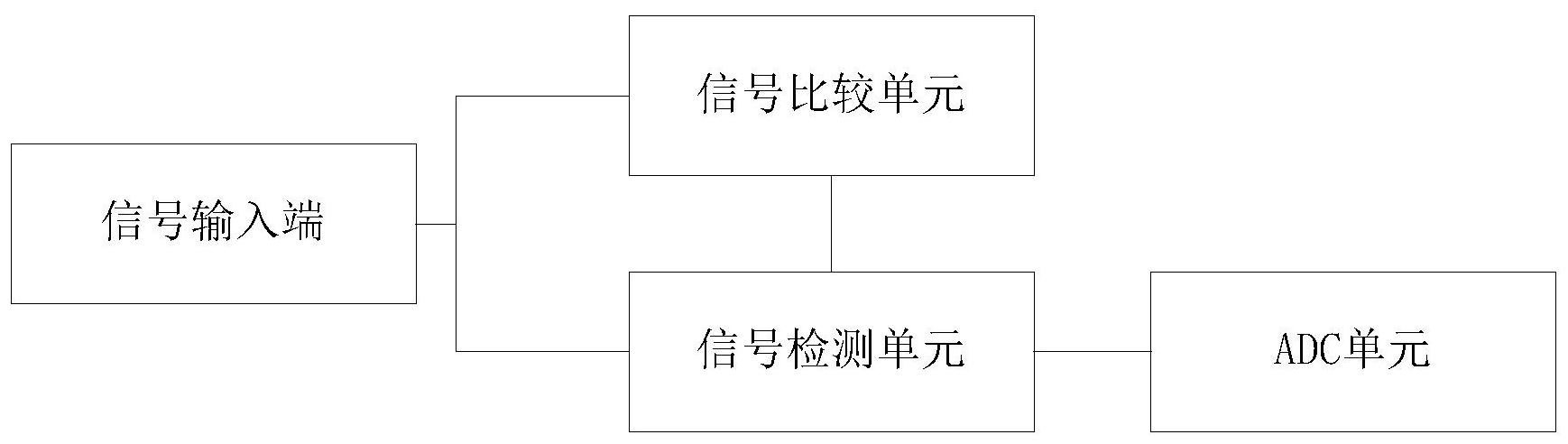

本发明公开了一种模数转换装置及检测设备，包括：信号输入端，信号比较单元，信号检测单元，所述信号检测单元分别与所述信号输入端、所述信号比较单元连接；ADC单元，所述ADC单元连接所述信号检测单元。本发明能够通过ADC输出的二进制数值，精确检测输入的电压差值，从  全部
背景技术：
目前，随着科技的发展，尤其是数码产品的普及，需要实时充电的数码产品越来越 多，对充放电产品的需求更加明显。如何保证电子充放电产品的安全，及时对充放电产品进 行充放电的检测具有实用意义。
技术实现要素：
本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明提出一种模 数转换装置，能够通过ADC输出的二进制数值，精确检测输入的电压差值，从而精确判断充 放电状态，进而能够很好地检测充放电状态，防止充放电设备过充或者过放。 本发明还提出一种检测设备。 第一方面，本发明的一个实施例提供了一种模数转换装置：包括：信号输入端，所 述信号输入端用于输入第一模拟信号和第二模拟信号；信号比较单元，所述信号比较单元 与所述信号输入端连接，所述信号比较单元用于比较所述第一模拟信号与所述第二模拟信 号，并输出比较结果输出第三模拟信号和第四模拟信号；信号检测单元，所述信号检测单元 分别与所述信号输入端、所述信号比较单元连接，所述信号检测单元用于接收所述第一模 拟信号、所述第二模拟信号、所述第三模拟信号和所述第四模拟信号，并根据所述第一模拟 信号、所述第二模拟信号、所述第三模拟信号和所述第四模拟信号输出第五模拟信号和第 六模拟信号；ADC单元，所述ADC单元与所述信号检测单元连接，所述ADC单元用于接收所述 第五模拟信号和所述第六模拟信号，并根据所述第五模拟信号和所述第六模拟信号输出数 字信号。 本发明实施例的模数转换装置至少具有如下有益效果：能够通过ADC单元输出的 二进制数值，精确检测输入的电压差值，从而精确判断充放电状态，从而很好的检测充放 电，防止充放电设备过充或者过放。 根据本发明的另一些实施例的模数转换装置，所述信号检测单元包括第一传输 门、第二传输门、第三传输门、第四传输门；所述第一传输门第一端连接所述第一模拟信号， 所述第一传输门第二端分别与所述第三模拟信号和所述第三传输门第四端连接，所述第一 传输门第三端连接所述第三传输门第三端，所述第一传输门第三端和所述第三传输门第三 端均输出所述第六模拟信号，所述第一传输门第四端连接所述第四模拟信号；所述第三传 输门第一端连接所述第二模拟信号，所述第三传输门第二端连接所述第四模拟信号；所述 第二传输门第一端连接所述第一模拟信号，所述第二传输门第二端分别与所述第四模拟信 号和所述第四传输门第四端连接，所述第二传输门第三端连接所述第四传输门第三端，所 述第二传输门第三端和所述第四传输门第三端均输出所述第五模拟信号，所述第二传输门 第四端连接所述第三模拟信号；所述第四传输门第一端连接所述第二模拟信号，所述第四 3 CN 111596217 A 说　明　书 2/5 页 传输门第二端连接所述第三模拟信号。 本发明实施例的模数转换装置至少具有如下有益效果：对上述信号检测单元做了 具体电路设计，能够实现电路的低成本化，并且能够实现在上述ADC单元输入的两个模拟信 号始终保持第五模拟信号大于第六模拟信号，从而实现最终能够输出二进制的数字信号。 根据本发明的另一些实施例的模数转换装置，还包括信号方向测量单元，所述信 号方向测量单元连接所述信号输入端，用于检测电流或电压信号流向。 本发明实施例的模数转换装置至少具有如下有益效果：在充放电设备进行充放电 时，实时检测电流方向，并且将信号方向测量单元中相应的电压信号输出给信号输入端。 根据本发明的另一些实施例的模数转换装置，所述信号方向测量单元包括第一信 号检测点和第二信号检测点，所述第一信号检测点连接第一模拟信号，所述第二信号检测 点连接所述第二模拟信号。 本发明实施例的模数转换装置至少具有如下有益效果：能够在信号方向测量单元 中选取不同的检测点，从而把不同检测点的电压值输出到信号输入端中，进而获取信号方 向测量单元模拟电压值。 根据本发明的另一些实施例的模数转换装置，所述第一信号检测点和所述第二信 号检测点之间连接有电阻，所述电阻用于分担所述第一信号检测点和所述第二信号检测点 之间的电压。 本发明实施例的模数转换装置至少具有如下有益效果：通过在上述第一信号检测 点和所述第二信号检测点之间连接电阻，能够获取第一信号检测点和第二信号检测点之间 的电压差值，从而也能够精确的计算出流过电阻的电流值，为实现电信号的模数转换提高 可靠的模拟电压电流数值。 第二方面，本发明的一个实施例提供了一种检测设备：包括第一方面中所述的模 数转换装置和检测装置。 本发明实施例的检测装置至少具有如下有益效果：能够通过上述模数转换装置检 测ADC输出的二进制电压差值，并且通过检测装置转换为十进制数值，以便于检测人员直观 获取差值结果，从而精确判断设备的充放电状态，从而提高利用检测设备进行检测的准确 性和安全性。 附图说明 图1是本发明实施例中模数转换装置的一具体实施例模块示意图； 图2是本发明实施例中模数转换装置的另一具体实施例模块示意图； 图3是本发明实施例中模数转换装置的一具体实施例电路原理图； 图4是本发明实施例中模数转换装置的一具体实施例另一电路原理图； 图5是本发明实施例中模数转换装置中信号检测单元一具体实施例电路原理图。
