技术摘要：
本发明公开了一种云服务控制潜水式水质监测设备，包括机体，所述机体的侧壁上对称安装有多个定位杆，多个所述定位杆的上端共同安装有支撑板，所述支撑板的上表面安装有信号收发器。本发明通过叶片和轴杆之间的刚性限位和弹性限位实现叶片始终朝同一方向转动，即增加了  全部
背景技术：
水质检测能够调查一个区域内的水质的变化情况，从中可以看出此地区的环境保 护的实施情况，人群和动物的健康情况等。 现有的水质检测通常采用人工采样检测，即将检测器置于水域内一定深度或在水 域深层取样本水对其进行检测，这种检测方式需要人工定期去往各个水域进行样本采取， 工作量较大，且不同水域采取的时间各不相同，造成数据汇总的时间较长，即使得整个水样 分析的周期较长，不能够针对现状快速作出实施方案。
技术实现要素：

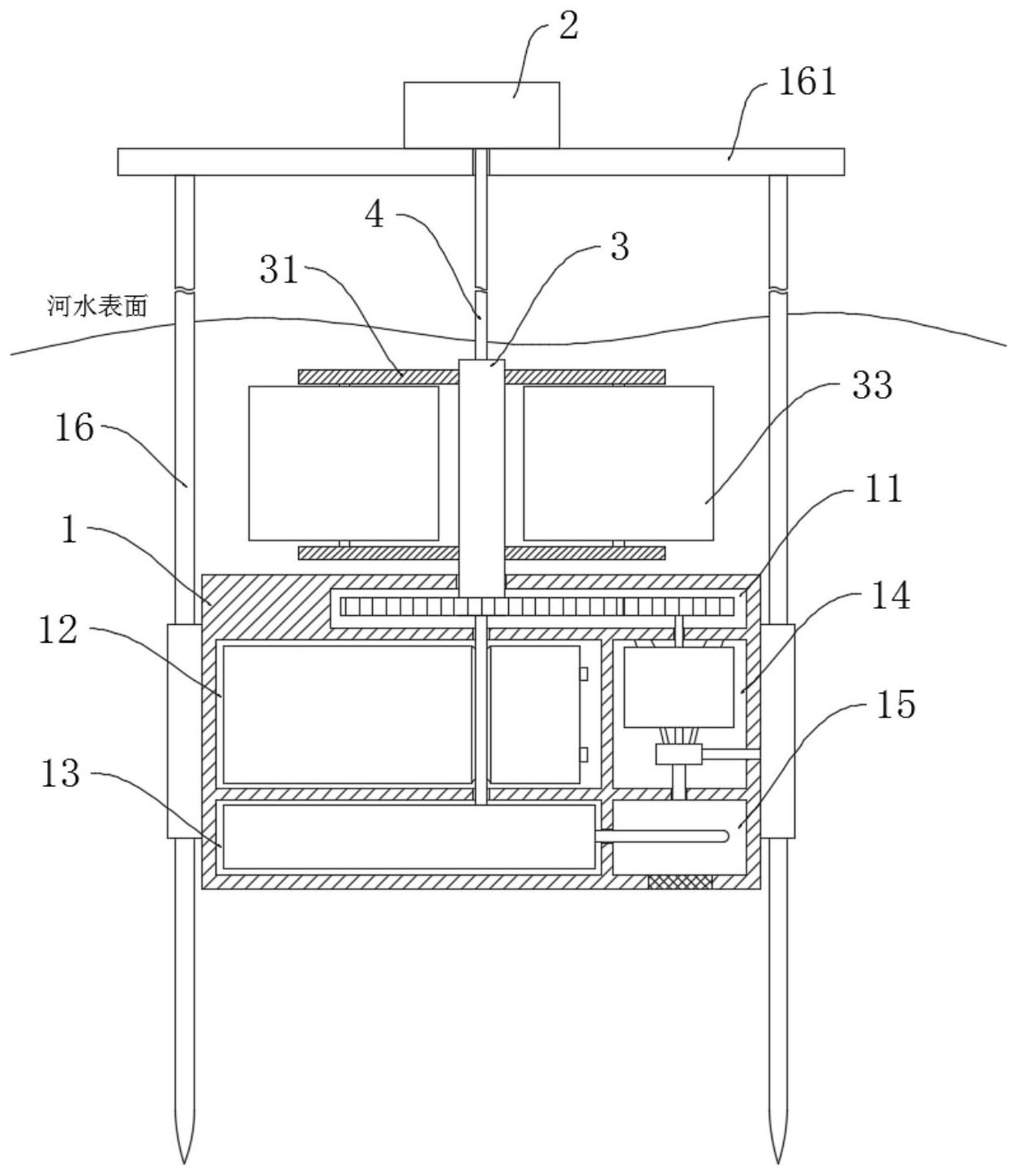

本发明的目的是为了解决现有技术中存在人工取样工作量大，且取样时间不同导 致分析周期长的缺点，而提出的一种云服务控制潜水式水质监测设备。 为了实现上述目的，本发明采用了如下技术方案： 一种云服务控制潜水式水质监测设备，包括机体，所述机体的侧壁上对称安装有 多个定位杆，多个所述定位杆的上端共同安装有支撑板，所述支撑板的上表面安装有信号 收发器，所述机体内分别开设有传动腔，所述机体内位于传动腔的下方分别开设有储能腔 和工作腔，所述机体内位于储能腔和工作腔的下方分别开设有控制腔和样本腔，所述储能 腔内安装有储能电池，所述控制腔内安装有控制检测器，所述控制检测器上安装有检测棒， 所述检测棒延伸至样本腔内，所述样本腔的内底壁上嵌设有滤网，所述工作腔内安装有发 电机，所述发电机包括双向轴，所述双向轴的下端安装有水泵，所述水泵上分别安装有进水 管和排水管； 所述机体上转动插设有直管，所述直管的下端延伸至传动腔内并安装有主动齿 轮，所述双向轴的上端延伸至传动腔内并安装有从动齿轮，且从动齿轮啮合主动齿轮，所述 直管的上端环形对称安装有多组支架，每组所述支架之间安装有轴杆，每个所述轴杆上均 转动套设有叶片，所述轴杆的侧壁上对称设置有两个第一挡片，所述叶片上开设有转孔，所 述转孔的孔壁对称设置有两个第二挡片，两个所述第一挡片和两个第二挡片之间分别安装 有两个复位弹簧； 所述信号收发器上安装有信号线，所述信号线的下端穿过直管延伸至控制腔内并 连接控制检测器，所述信号线位于直管内的一段转动套设有多个定位轴承，每个所述定位 轴承均固定在直管的内壁上。 优选地，所述进水管延伸至样本腔内，所述排水管延伸至机体的外侧。 优选地，所述发电机电性连接储能电池，所述储能电池电性连接控制检测器。 本发明具有以下有益效果： 1、通过叶片感应水底的水流，水流冲击在叶片上使得叶片通过支架带动直管转 3 CN 111596023 A 说　明　书 2/4 页 动，水流在冲击叶片时，由于叶片通过第一挡片和第二挡片的相互限位，则水流冲击叶片转 动带动轴杆、支架和直管转动，而通过复位弹簧限位的方向受到水流冲击时，叶片绕轴杆转 动，受力面积减小，即使得通过第一挡片和第二挡片的相互限位的叶片受力大于通过复位 弹簧限位的叶片，即水流始终推动叶片朝第一挡片和第二挡片的相互限位的方向转动，即 能够保证无论水流方向如何变动，叶片和直管的旋转方向不变，即能够使得主动齿轮的旋 转方向不变，即通过从动齿轮啮合保证水泵的正常运行以及发电机的正常运行。 2、水泵通过进水管和排水管使得样本腔内的水不断循环更新，保证样本腔内的水 与水域内的水一致，增加检测的精确度。 3、通过发电机将水流动能转换为电能存储在储能电池内供控制检测器使用，无需 通过线缆供电，即节约电能，也避免线缆在水中长期工作易出现损坏而增加维护工作的情 况。 4、通过机体长期处于水中实时监测水质情况，并通过信号线和信号收发器与外界 传输数据信号，无需人工监测，能够多个区域同时监测获取数据，缩短水质分析的周期。 综上所述，本发明通过叶片和轴杆之间的刚性限位和弹性限位实现叶片始终朝同 一方向转动，即增加了发电效率，也使得水泵正常工作，通过机体长期处于水中实时监测， 降低劳动力，且能够多区域同步进行，缩短分析周期。 附图说明 图1为本发明提出的一种云服务控制潜水式水质监测设备的结构示意图； 图2为本发明提出的一种云服务控制潜水式水质监测设备的机体部分结构放大 图； 图3为本发明提出的一种云服务控制潜水式水质监测设备的直管部分放大图； 图4为本发明提出的一种云服务控制潜水式水质监测设备的轴杆部分放大图。 图中：1机体、11传动腔、12储能腔、13控制腔、14工作腔、15样本腔、151滤网、16定 位杆、161支撑板、2信号收发器、3直管、31支架、32轴杆、321第一挡片、3211复位弹簧、33叶 片、331转孔、3311第二挡片、34主动齿轮、4信号线、41定位轴承、5储能电池、6控制检测器、 61检测棒、7发电机、71双向轴、711从动齿轮、8水泵、81进水管、82排水管。
