技术摘要：
本发明公开了一种基于大气污染检测设备的缩涨同步式清理装置，属于大气检测技术领域，一种基于大气污染检测设备的缩涨同步式清理装置，本方案在工作时通过向下拉伸固定塞，带动连接杆和检测端头一起下移，并通过连接细绳拉动扁捏式收集囊相互靠近，致使扁捏式收集囊缩  全部
背景技术：
大气污染是由于人类活动或自然过程引起某些物质进入大气中，呈现出足够的浓 度，达到足够的时间，并因此危害了人体的舒适、健康和福利或环境的现象，大气污染物由 人为源或者天然源进入大气(输入)，参与大气的循环过程，经过一定的滞留时间之后，又通 过大气中的化学反应、生物活动和物理沉降从大气中去除(输出)，如果输出的速率小于输 入的速率，就会在大气中相对集聚，造成大气中某种物质的浓度升高，当浓度升高到一定程 度时，就会直接或间接地对人、生物或材料等造成急性、慢性危害，大气就被污染了。 大气质量监测是指对一个地区大气中的主要污染物进行布点观测，并由此评价大 气环境质量的过程。大气质量监测通常根据一个地区的规模、大气污染源分布情况和源强、 气象条件、地形地貌等因素，在这一地区选定几个或十几个具有代表性的测点(大气采样 点)，进行规定项目的定期监测。 目前在对大气进行检测时，通常会通过气囊将气体收集，从而对气囊内的气体进 行检测，但是现有技术中，气囊在长期使用后，会存在其囊壁上粘附有颗粒物，因此在对气 囊进行清理时较为不便，并且当颗粒物粘附较为紧密时，甚至需要将气囊外翻从而进行清 洗，大大的降低了技术人员的清理效率。
技术实现要素：

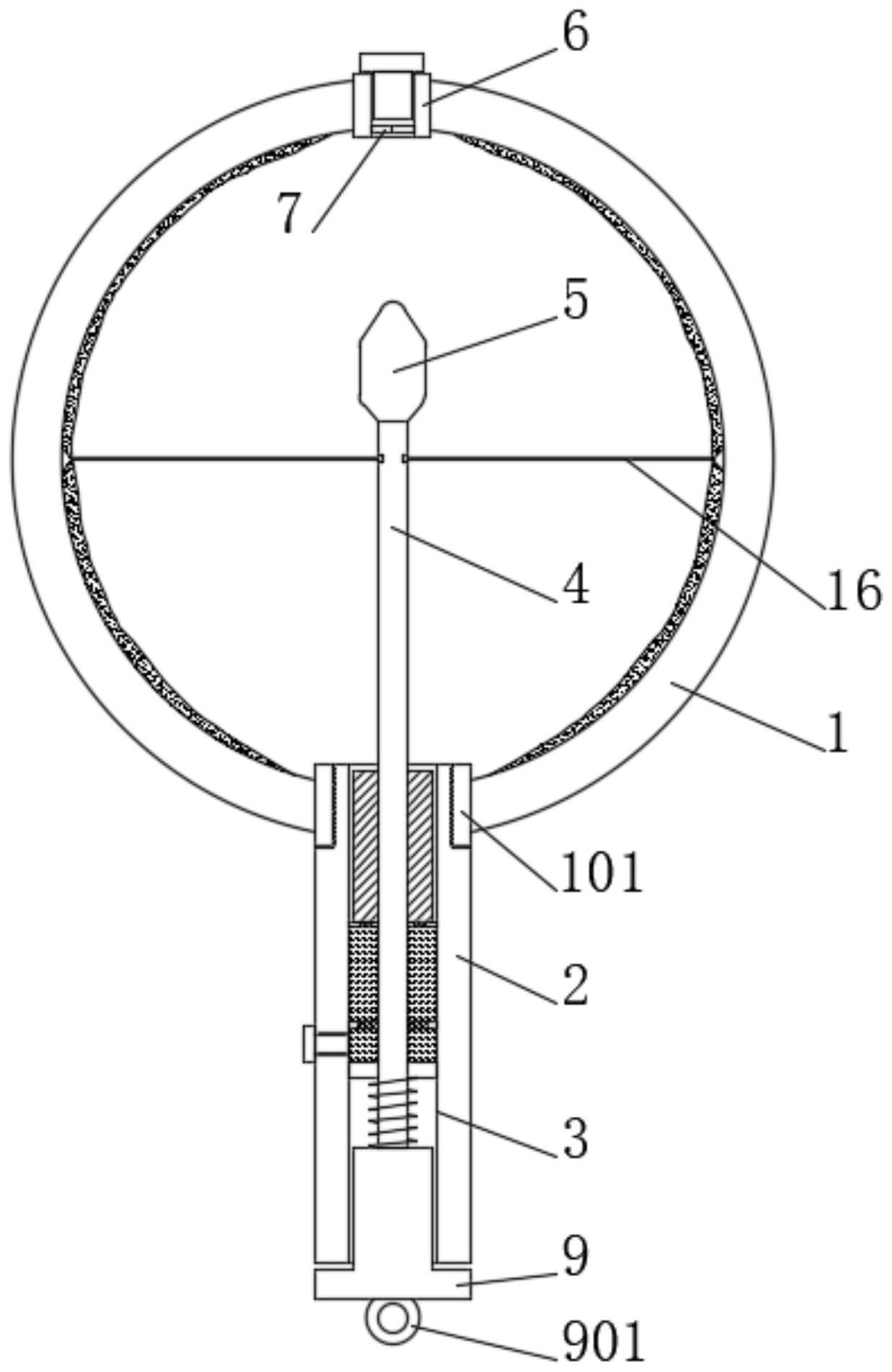

1.要解决的技术问题 针对现有技术中存在的问题，本发明的目的在于提供一种基于大气污染检测设备 的缩涨同步式清理装置，本方案在工作时通过向下拉伸固定塞，带动连接杆和检测端头一 起下移，并通过连接细绳拉动扁捏式收集囊相互靠近，致使扁捏式收集囊缩变至椭球状，同 时通过动密封环对双氧水挤压，可以促进双氧水分解成水和氧气，并使氧气穿过释放孔和 回流式绵柱进入到扁捏式收集囊内，增大扁捏式收集囊内的气压后使扁捏式收集囊膨胀， 从而加速颗粒物掉落效率，在将密封塞旋开后，扁捏式收集囊内的气体回流的过程中，可以 带动颗粒物经过含有水的回流式绵柱，从而对颗粒物进行充分的收集，气体穿过添加孔后 排出。 2.技术方案 为解决上述问题，本发明采用如下的技术方案。 一种基于大气污染检测设备的缩涨同步式清理装置，包括扁捏式收集囊，所述扁 捏式收集囊底端镶嵌安装有气液交流柄，所述气液交流柄上端开凿有交流孔，所述交流孔 内插设有连接杆，所述连接杆上端安装有位于扁捏式收集囊内的检测端头，所述扁捏式收 集囊上端嵌设有集气套环，所述集气套环内壁固定连接有一对相互抵紧的橡胶卡片，所述 4 CN 111551675 A 说　明　书 2/6 页 交流孔内壁固定连接有位于连接杆外侧的定密封环，所述连接杆远离检测端头的一端固定 连接有位于交流孔内的固定塞，所述固定塞与定密封环之间固定连接有位于连接杆外侧的 拉伸弹簧，所述连接杆外端固定连接有位于定密封环上侧的动密封环，所述动密封环上端 开凿有多个均匀分布的释放孔，所述释放孔内壁安装有运动型喷嘴，所述定密封环和动密 封环之间填充有双氧水，所述连接杆外端转动连接有位于扁捏式收集囊内的牵引环，所述 牵引环与扁捏式收集囊内壁之间固定连接有多个均匀分布的连接细绳，在对扁捏式收集囊 内壁的灰尘进行清洗时，通过向下拉伸固定塞，带动连接杆和检测端头一起下移，并通过连 接细绳拉动扁捏式收集囊相互靠近，致使扁捏式收集囊缩变至椭球状，促进其内壁的颗粒 掉落，同时通过动密封环对双氧水挤压，可以促进双氧水分解成水和氧气，并使氧气穿过释 放孔和回流式绵柱进入到扁捏式收集囊内，增大扁捏式收集囊内的气压后使扁捏式收集囊 膨胀，从而促进扁捏式收集囊内壁的颗粒物掉落。 进一步的，所述连接杆外端套设有回流式绵柱，所述回流式绵柱底端粘设有双面 胶层，所述双面胶层底端开凿有多个均匀分布且与释放孔相对应的防阻塞孔，通过设置双 面胶层和防阻塞孔，可以方便将回流式绵柱从动密封环上取下，从而方便对回流式绵柱，所 述双面胶层位于动密封环上端且与动密封环粘接，氧气在释放的过程中，通过回流式绵柱 对氧气充分分散，使得氧气释放更加均匀，并且在氧气释放完毕后，通过回流式绵柱与水的 接触，可以对掉落的颗粒物进行吸收，减少颗粒物在扁捏式收集囊内持续的自由运动，提高 颗粒物的收集效率。 进一步的，所述扁捏式收集囊底端嵌设有螺纹环，所述螺纹环与气液交流柄螺纹 连接，通过设置与气液交流柄螺纹连接的螺纹环，可以方便将扁捏式收集囊和气液交流柄 进行分离，从而方便将连接杆外侧的回流式绵柱取出并进行更换。 进一步的，所述气液交流柄外端开凿有位于定密封环和动密封环之间的添加孔， 所述添加孔内螺纹连接有密封塞，通过设置添加孔和密封塞，可以方便定期对定密封环和 动密封环之间添加双氧水。 进一步的，所述交流孔内壁固定连接有限位环，所述限位环位于添加孔和动密封 环之间，通过设置限位环，可以使得连接杆在下移的过程中，不易使动密封环过度下移接触 到添加孔的孔口而损坏的可能性，从而提高动密封环在移动过程中的密封性。 进一步的，所述定密封环内壁固定连接有橡胶环，所述橡胶环的环宽大于定密封 环与连接杆之间的间距，通过设置密封环并将密封环的环宽设置成大于连接杆和定密封环 之间的间距，从而可以提高定密封环的密封性。 进一步的，所述固定塞远离连接杆的一端固定连接有拉环，所述拉环表面刻有防 滑纹，通过设置拉环可以拉伸固定塞，通过设置防滑纹，可以使得技术人员的手接触到拉环 时不易打滑。 进一步的，所述拉伸弹簧由不锈钢材质制成，所述拉伸弹簧表面涂设有防锈漆，通 过使用不锈钢材质制作拉伸弹簧并在其表面涂设有防锈漆，可以使得拉伸弹簧在长期的使 用过程中不易被锈蚀，从而可以提高拉伸弹簧的使用寿命。 一种基于大气污染检测设备的缩涨同步式清理装置的使用方法，包括以下步骤： S1、通过向下拉伸固定塞，带动连接杆和检测端头一起下移，并通过连接细绳拉动 扁捏式收集囊相互靠近，致使扁捏式收集囊缩变至椭球状； 5 CN 111551675 A 说　明　书 3/6 页 S2、同时通过动密封环对双氧水挤压，可以促进双氧水分解成水和氧气，并使氧气 穿过释放孔和回流式绵柱进入到扁捏式收集囊内，增大扁捏式收集囊内的气压后使扁捏式 收集囊膨胀； S3、在将密封塞旋开后，扁捏式收集囊内的气体排出过程中，可以带动颗粒物经过 含有水的回流式绵柱，从而对颗粒物进行充分的收集。 3.有益效果 相比于现有技术，本发明的优点在于： (1)本方案在工作时通过向下拉伸固定塞，带动连接杆和检测端头一起下移，并通 过连接细绳拉动扁捏式收集囊相互靠近，致使扁捏式收集囊缩变至椭球状，同时通过动密 封环对双氧水挤压，可以促进双氧水分解成水和氧气，并使氧气穿过释放孔和回流式绵柱 进入到扁捏式收集囊内，增大扁捏式收集囊内的气压后使扁捏式收集囊膨胀，从而加速颗 粒物掉落效率，在将密封塞旋开后，扁捏式收集囊内的气体回流的过程中，可以带动颗粒物 经过含有水的回流式绵柱，从而对颗粒物进行充分的收集，气体穿过添加孔后排出。 (2)连接杆外端套设有回流式绵柱，回流式绵柱底端粘设有双面胶层，双面胶层底 端开凿有多个均匀分布且与释放孔相对应的防阻塞孔，通过设置双面胶层和防阻塞孔，可 以方便将回流式绵柱从动密封环上取下，从而方便对回流式绵柱，双面胶层位于动密封环 上端且与动密封环粘接，氧气在释放的过程中，通过回流式绵柱对氧气充分分散，使得氧气 释放更加均匀，并且在氧气释放完毕后，通过回流式绵柱与水的接触，可以对掉落的颗粒物 进行吸收，减少颗粒物在扁捏式收集囊内持续的自由运动，提高颗粒物的收集效率。 (3)扁捏式收集囊底端嵌设有螺纹环，螺纹环与气液交流柄螺纹连接，通过设置与 气液交流柄螺纹连接的螺纹环，可以方便将扁捏式收集囊和气液交流柄进行分离，从而方 便将连接杆外侧的回流式绵柱取出并进行更换。 (4)气液交流柄外端开凿有位于定密封环和动密封环之间的添加孔，并且在将密 封塞旋开后，扁捏式收集囊内的气体排出过程中，可以带动颗粒物经过含有水的回流式绵 柱，从而对颗粒物进行充分的收集，添加孔内螺纹连接有密封塞，通过设置添加孔和密封 塞，可以方便定期对定密封环和动密封环之间添加双氧水。 (5)交流孔内壁固定连接有限位环，限位环位于添加孔和动密封环之间，通过设置 限位环，可以使得连接杆在下移的过程中，不易使动密封环过度下移接触到添加孔的孔口 而损坏的可能性，从而提高动密封环在移动过程中的密封性。 (6)定密封环内壁固定连接有橡胶环，橡胶环的环宽大于定密封环与连接杆之间 的间距，通过设置密封环并将密封环的环宽设置成大于连接杆和定密封环之间的间距，从 而可以提高定密封环的密封性。 (7)固定塞远离连接杆的一端固定连接有拉环，拉环表面刻有防滑纹，通过设置拉 环可以拉伸固定塞，通过设置防滑纹，可以使得技术人员的手接触到拉环时不易打滑。 (8)拉伸弹簧由不锈钢材质制成，拉伸弹簧表面涂设有防锈漆，通过使用不锈钢材 质制作拉伸弹簧并在其表面涂设有防锈漆，可以使得拉伸弹簧在长期的使用过程中不易被 锈蚀，从而可以提高拉伸弹簧的使用寿命。 6 CN 111551675 A 说　明　书 4/6 页 附图说明 图1为本发明的整体的剖面图； 图2为本发明的清理时的剖面图； 图3为本发明的气液交流柄部分的剖面图； 图4为图3中A处的结构示意图； 图5为本发明的检测端头部分的剖面图； 图6为本发明的回流绵柱部分的立体图。 图中标号说明： 1扁捏式收集囊、101螺纹环、2气液交流柄、201密封塞、3交流孔、301限位环、4连接 杆、5检测端头、6集气套环、7橡胶卡片、8定密封环、9固定塞、901拉环、10拉伸弹簧、11动密 封环、12释放孔、13运动型喷嘴、14双氧水、15牵引环、16连接细绳、17回流式绵柱、18双面胶 层、19防阻塞孔。
