技术摘要：

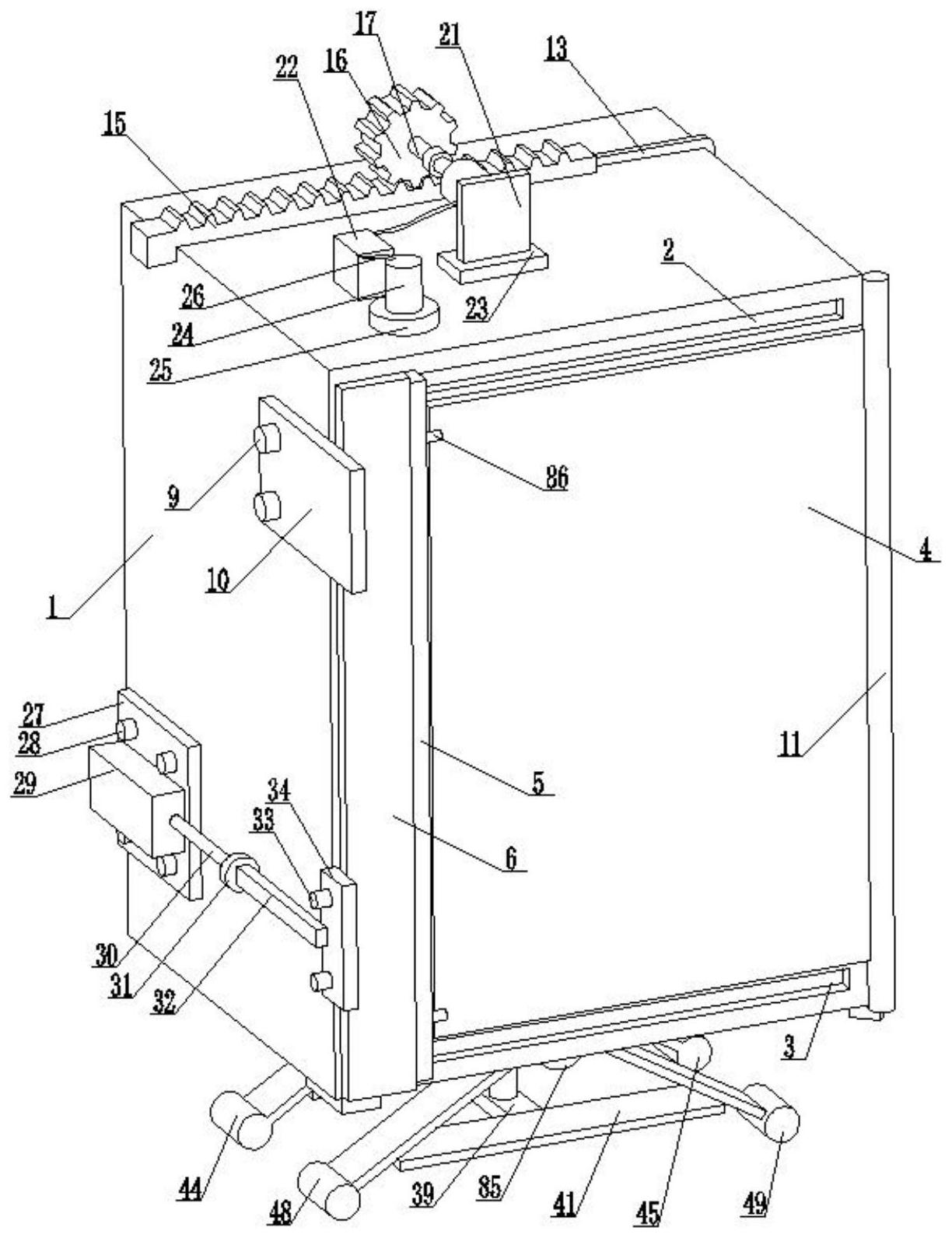

本发明提供了一种配电柜，包括有箱体、动作底板、感应器、智能断电器以及智能稳流器，箱体的左侧面通过第二系列螺栓组固定有挡板，箱体的后侧面的上下侧分别设置有上导向槽、下导向槽，上导向槽、下导向槽的内部分别设置有上限制柱、下限制柱，带动板的右侧面通过第一  全部
背景技术：
配电柜顾名思义就是电力供电系统中用于进行电能分配、控制、计量以及连接线 缆的配电设备，一般供电局、变电所都是用高压开关柜，然后经变压器降压低压侧引出到低 压配电柜，低压配电柜在到各个用电的配电盘、控制箱、开关箱，里面就是通过将一些开关、 断路器、熔断器、按钮、指示灯、仪表、电线之类保护器件组装成一体达到设计功能要求的配 电装置的设备。成套配电柜内器件繁多，整理查找以及设置维修时很不方便，柜体有限的空 间内，器件杂多且容易发生漏电事故。 配电柜的发明给人们的生产生活带来了各种各样的便利，在现代化的生产生活 中，人们已经离不开配电柜，配电柜起着不可或缺的作用。但是现有的配电柜设备，往往不 具备自动打开箱门功能、遇水升高以及智能断电、智能稳流能力等技术问题，于是，有鉴于 此，针对现有的结构及缺失予以研究改良，提供一种新型的配电柜，可以有效的解决上述问 题，有利于推广应用。
技术实现要素：
本发明目的在于提供一种配电柜，以解决现有技术中不具备自动打开箱门功能、 遇水升高以及智能断电、智能稳流能力等技术问题。 为实现上述目的，本发明提供了一种配电柜，包括有箱体、动作底板、感应器、智能 断电器以及智能稳流器，所述的箱体的左侧面通过第二系列螺栓组固定有挡板，所述的箱 体的后侧面的上下侧分别设置有上导向槽、下导向槽，所述的上导向槽、下导向槽的内部分 别设置有上限制柱、下限制柱，所述的上限制柱、下限制柱的后端部分别与带动板前侧面的 上下侧固定连接，所述的带动板的右侧面通过第一系列螺栓组固定有连接条，所述的连接 条的右侧面与柔性板的左侧面固定连接，所述的柔性板的右部穿过通过柱与中间柱的后端 连接，所述的通过柱的底部通过固定连接臂与箱体的底部固定连接，所述的中间柱的前端 与拉带的后端固定连接，所述的箱体的右侧面设置有固定柱，所述的固定柱与拉带的中部 侧面接触，所述的拉带的顶部与齿条的右端固定连接。 所述的箱体的顶部表面上设置有电动机控制器、电动机固定底板、红外底板，所述 的红外底板的顶部设置有红外感应仪，所述的红外感应仪通过导线与电动机控制器电性连 接，所述的电动机固定底板的顶部设置有电动机固定板，所述的电动机固定板的前端面设 置有电动机，所述的电动机通过导线与电动机控制器电性连接，所述的电动机的动力输出 端设置有旋转轴，所述的旋转轴通过联轴器与动作轴后端连接，所述的动作轴的前端设置 有齿轮，所述的齿轮的下侧与齿条接触啮合。所述的箱体的左侧面通过第三系列螺栓组固 定有弹簧筒底板，所述的弹簧筒底板的侧面设置有弹簧筒，所述的弹簧筒的后端面设置有 拉杆，所述的拉杆的后端部通过拉块与回位带的前端部连接，所述的回位带的后端部与回 4 CN 111555142 A 说　明　书 2/8 页 位连接板的中部固定连接，所述的回位连接板通过第四系列螺栓组与带动板的左侧面固定 连接。 所述的动作底板设置于箱体的底部，所述的动作底板的下侧面的前后侧分别设置 有前连接转轴、后连接转轴，所述的前连接转轴的左右侧分别与左前斜臂、右前斜臂的顶部 连接，所述的后连接转轴的左右侧分别与左后斜臂、右后斜臂的顶部连接，所述的左前斜 臂、右前斜臂的中部分别与前横臂的左右端接触配合，所述的左前斜臂、右前斜臂的底部分 别设置有左前地轮、右前地轮，所述的左后斜臂、右后斜臂的中部分别与后横臂的左右端接 触配合，所述的左后斜臂、右后斜臂的底部分别设置有左后地轮、右后地轮，所述的前横臂、 后横臂的中部分别与带动杆的前后端固定连接，所述的带动杆的顶面的中部与缸杆的底部 固定连接，所述的缸杆设置于电动缸的底部，所述的电动缸通过电动缸底板固定于动作底 板的底部表面。所述的感应器设置于动作底板的底部表面，所述的感应器的前端设置有感 应柱，所述的感应柱的后端面设置有第一垫片，所述的第一垫片与压敏电阻之间设置有感 应弹簧，所述的压敏电阻的右侧设置有第二垫片，所述的压敏电阻通过导线与电动缸控制 器并联，所述的电动缸控制器的前端通过导线与第二固定片电性连接，所述的电动缸控制 器的后端通过导线与保护电阻、第一电源、固定电阻、第一固定片电性连接，所述的第一固 定片的下侧面与导电片的上侧面接触，所述的导电片设置于感应柱的上表面的右侧。 所述的箱体的内侧设置有配电板，所述的配电板的表面设置有配电电源，所述的 配电电源的左右侧分别设置有正输出电极、负输出电极，所述的正输出电极通过导线与智 能断电器串联连接，所述的智能断电器的下侧分别通过导线与第一正配电片、第二正配电 片电性连接，所述的负输出电极通过导线与智能稳流器串联连接，所述的智能稳流器的下 侧分别通过导线与第一负配电片、第二负配电片电性连接。所述的智能断电器的内部设置 有固定连接片、第一加热仪，所述的固定连接片的下侧通过导线与第一加热仪电性连接，所 述的第一加热仪的底部与导线电性连接，所述的固定连接片的上侧与动作连接片的下侧左 端接触，所述的动作连接片的上侧左端与导线电性连接，所述的动作连接片的上侧右端与 第一线性弹簧的底端接触连接，所述的动作连接片的下侧右端与第一热膨胀柱的顶端接触 连接。所述的智能稳流器的内部设置有动作压片，所述的动作压片的上侧右端与第二线性 弹簧的底端接触连接，所述的动作压片的上侧左端与第二压敏电阻的底端接触连接，所述 的动作压片的下侧右端与第二热膨胀柱的顶端接触连接，所述的第二压敏电阻的顶部与导 线电性连接，所述的第二压敏电阻的底部与第二加热仪通过导线电性连接，所述的第二加 热仪的底部与导线电性连接。 所述的电动机控制器、配电电源、第一加热仪、第二加热仪等均为现有设备的组 装，因此，具体型号和规格没有进行赘述。 本发明的有益效果是： 1 .所提出的一种配电柜的各组成部分之间连接可靠，检测维修十分方便，实现成 本较低，设备中所涉及的电动机控制器、配电电源、第一加热仪、第二加热仪等均为现有设 备的组装，有助于本配电柜设备在未来电力技术领域的推广应用； 2.所提出的一种配电柜创新性的实现了能够监测当维修人员靠近配电箱后，配电 箱箱门的自动打开功能，避免了维修人员的直接接触，防止漏电事故发生，保障人员安全， 具体的，本发明中所述的箱体的后侧面的上下侧分别设置有上导向槽、下导向槽，箱体的顶 5 CN 111555142 A 说　明　书 3/8 页 部表面上设置有电动机控制器、电动机固定底板、红外底板，红外底板的顶部设置有红外感 应仪，红外感应仪通过导线与电动机控制器电性连接，电动机固定底板的顶部设置有电动 机固定板，电动机固定板的前端面设置有电动机，电动机通过导线与电动机控制器电性连 接，电动机的动力输出端设置有旋转轴，旋转轴通过联轴器与动作轴后端连接，动作轴的前 端设置有齿轮，齿轮的下侧与齿条接触啮合，箱体的左侧面通过第三系列螺栓组固定有弹 簧筒底板，弹簧筒底板的侧面设置有弹簧筒，当维修人员靠近配电箱后，红外感应仪进行感 应并通过导线发送控制信号到电动机控制器，电动机控制器控制电动机开始工作，旋转轴 通过联轴器带动动作轴、齿轮旋转，齿轮的下侧与齿条接触啮合，齿条带动拉带运动，进而 拉带牵引中间柱向前运动，中间柱带动柔性板拉开，进而实现了配电箱箱门的自动打开功 能，避免了维修人员的直接接触，防止漏电事故发生，当维修人员离开后，在弹簧筒的拉力 作用下，拉杆通过回位连接板、带动板拉动柔性板回位，实现配电箱箱门自动关闭功能。 3.所提出的一种配电柜创新性的设计了感应器，在此基础上，基于电动缸等部件 当配电箱所处的室内发生漏水后，检测到水流进而通过动作底板推动箱体升高，避免箱体 与水接触，保障工作安全，具体的，本发明中所述的动作底板设置于箱体的底部，动作底板 的下侧面的前后侧分别设置有前连接转轴、后连接转轴，前连接转轴的左右侧分别与左前 斜臂、右前斜臂的顶部连接，后连接转轴的左右侧分别与左后斜臂、右后斜臂的顶部连接， 左前斜臂、右前斜臂的中部分别与前横臂的左右端接触配合，左前斜臂、右前斜臂的底部分 别设置有左前地轮、右前地轮，左后斜臂、右后斜臂的中部分别与后横臂的左右端接触配 合，左后斜臂、右后斜臂的底部分别设置有左后地轮、右后地轮，感应器设置于动作底板的 底部表面，感应器的前端设置有感应柱，电动缸控制器的后端通过导线与保护电阻、第一电 源、固定电阻、第一固定片电性连接，第一固定片的下侧面与导电片的上侧面接触，导电片 设置于感应柱的上表面的右侧，当配电箱所处的室内发生漏水后，当水流接触感应柱时对 其产生水压，水压推动感应柱克服感应弹簧的弹簧阻力对压敏电阻施压，压敏电阻感应到 压力之后电阻变大，进而与压敏电阻通过导线并联的电动缸控制器两端分配的电压提高， 电动缸控制器控制电动缸带动缸杆伸长，进而通过带动杆带动前横臂、后横臂向下运动，进 而左前斜臂、右前斜臂之间的夹角减小，左后斜臂、右后斜臂的之间的夹角减小，进而通过 动作底板推动箱体升高，避免箱体与水接触。 4.所提出的一种配电柜创新性的设计了智能断电器、智能稳流器，并通过智能断 电器、智能稳流器实现了配电箱的自动智能断电、自动智能稳流功能，有利于保障生产稳定 性，具体的，本发明中所述的箱体的内侧设置有配电板，配电板的表面设置有配电电源，配 电电源的左右侧分别设置有正输出电极、负输出电极，正输出电极通过导线与智能断电器 串联连接，智能断电器的下侧分别通过导线与第一正配电片、第二正配电片电性连接，负输 出电极通过导线与智能稳流器串联连接，智能稳流器的下侧分别通过导线与第一负配电 片、第二负配电片电性连接，智能断电器的内部设置有固定连接片、第一加热仪，固定连接 片的下侧通过导线与第一加热仪电性连接，第一加热仪的底部与导线电性连接，固定连接 片的上侧与动作连接片的下侧左端接触，动作连接片的上侧左端与导线电性连接，当配电 箱发生短路事故时，内部电流急剧增加，第一加热仪产热量快速增多，热量使得第一热膨胀 柱克服第一线性弹簧的弹簧阻力而膨胀，进而带动动作连接片向上运动，使得固定连接片 的上侧与动作连接片的下侧分开，实现短路自动智能断电功能。智能稳流器的内部设置有 6 CN 111555142 A 说　明　书 4/8 页 动作压片，动作压片的上侧右端与第二线性弹簧的底端接触连接，动作压片的上侧左端与 第二压敏电阻的底端接触连接，动作压片的下侧右端与第二热膨胀柱的顶端接触连接，第 二压敏电阻的顶部与导线电性连接，当配电箱发生电流波动时，以电流变小时为例，第二加 热仪产热量降低，第一热膨胀柱通过动作压片克服第一线性弹簧的弹簧阻力的膨胀量减 小，进而动作压片对第二压敏电阻的压力减小，第二压敏电阻的电阻减小，电路中的整体电 阻阻值减小，使得电路中的电流提升，衰弱电流波动的影响，实现自动智能稳流功能。 除了上面所描述的目的、特征和优点之外，本发明还有其它的目的、特征和优点。 下面将对本发明作进一步详细的说明。 附图说明 图1为本发明所述装置整体结构组成的轴侧投影结构示意图。 图2为本发明所述装置整体结构组成的正视结构示意图。 图3为本发明所述装置整体结构组成的左视结构示意图。 图4为本发明所述装置整体结构组成的右视结构示意图。 图5为本发明所述装置整体结构组成的俯视结构示意图。 图6为本发明所述装置整体结构组成的仰视结构示意图。 图7为本发明所述的感应器的内部结构示意图。 图8为本发明所述的箱体的内部结构示意图。 图9为本发明所述的智能断电器的内部结构示意图。 图10为本发明所述的智能稳流器的内部结构示意图。 1、箱体，2、上导向槽，3、下导向槽，4、柔性板，5、连接条，6、带动板，7、上限制柱，8、 下限制柱，9、第二系列螺栓组，10、挡板，11、通过柱，12、中间柱，13、拉带，14、固定柱，15、齿 条，16、齿轮，17、动作轴，18、联轴器，19、旋转轴，20、电动机，21、电动机固定板，22、电动机 控制器，23、电动机固定底板，24、红外感应仪，25、红外底板，26、导线，27、弹簧筒底板，28、 第三系列螺栓组，29、弹簧筒，30、拉杆，31、拉块，32、回位带，33、第四系列螺栓组，34、回位 连接板，35、动作底板，36、电动缸底板，37、电动缸，38、缸杆，39、带动杆，40、前横臂，41、后 横臂，42、左前斜臂，43、右前斜臂，44、左前地轮，45、右前地轮，46、左后斜臂，47、右后斜臂， 48、左后地轮，49、右后地轮，50、固定连接臂，51、感应器，52、感应柱，53、第一垫片，54、感应 弹簧，55、压敏电阻，56、第二垫片，57、电动缸控制器，58、保护电阻，59、第一电源，60、固定 电阻，61、第一固定片，62、第二固定片，63、导电片，64、配电板，65、配电电源，66、正输出电 极，67、负输出电极，68、智能断电器，69、智能稳流器，70、第一正配电片，71、第二正配电片， 72、第一负配电片，73、第二负配电片，74、第一线性弹簧，75、动作连接片，76、第一热膨胀 柱，77、固定连接片，78、第一加热仪，79、第二线性弹簧，80、动作压片，81、第二热膨胀柱， 82、第二压敏电阻，83、第二加热仪，84、前连接转轴，85、后连接转轴，86、第一系列螺栓组。
