技术摘要：

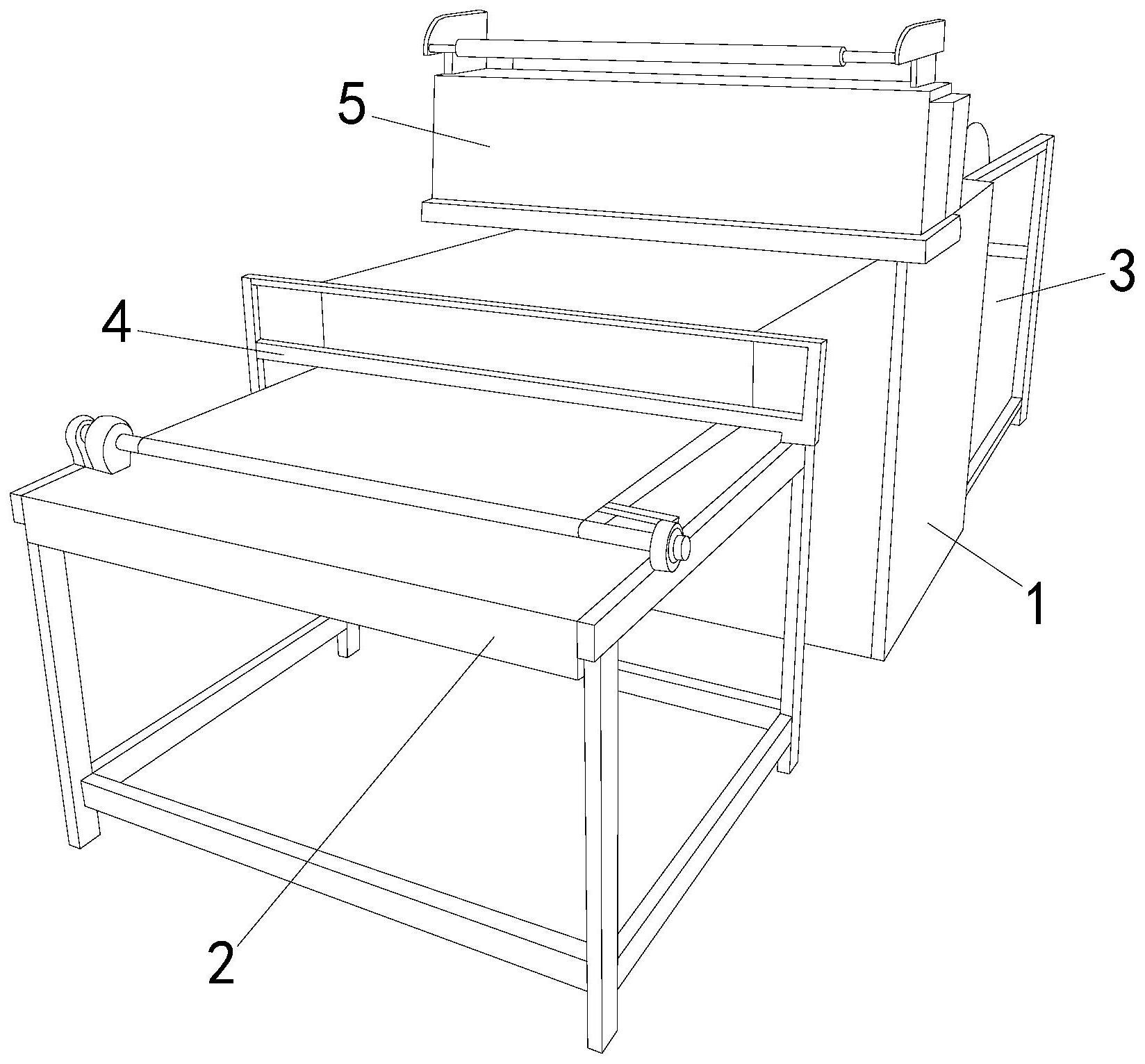

本发明公开了一种包装盒的组装流水线，其结构包括：机身、输出台、输入台、整高架、贴边防潮机构，所述机身两端分别设有输出台与输入台，输出台顶端表面对应设有整高架且其位于贴边防潮机构侧边位置，贴边防潮机构底部贴合机身，本发明的有益效果：利用贴边防潮机构既  全部
背景技术：
随着社会发展的需求对产品质量的不断提升，对于产品的外包装要求也日渐提 高，包装盒在组装加工的过程中需要特别注意纸张的防潮，因为小物品的包装盒一般采用 卡纸，而卡纸比较厚，容易吸收空气的潮气而变形，包装盒印刷厂在生产时，成品纸张从仓 库出库后，从切纸机分切后到印刷每一个环节都要用缠绕膜包裹，特别是遇到雨天，空气湿 度大，纸张如果不包裹，遇潮之后很容易出现纸张卷曲，变成荷叶边，进一步影响胶印输纸 以及印刷叠色套印，但是在组装输送的时候就无法对纸张进行包裹，在此过程中纸张容易 受潮且侧边翘起几率较大，严重影响组装质量，基于以上前提，本案研发了一种包装盒的组 装流水线以解决这个问题。
技术实现要素：
针对现有技术的不足，本发明是通过如下的技术方案来实现：一种包装盒的组装 流水线，其结构包括：机身、输出台、输入台、整高架、贴边防潮机构，所述机身两端分别设有 输出台与输入台，输出台顶端表面对应设有整高架且其位于贴边防潮机构侧边位置，贴边 防潮机构底部贴合机身，机身为流水线设备的主体结构，其整体为矩形箱体结构，用于承载 设备运转所需的机械部件和电子线路，同时作为各个构件之间相互连接的载体结构，并且 是包装盒半成品的组装机械部件所装设的位置，也可用于承载贴边防潮机构的重量以保持 其结构稳定性，其高度与输入台相互齐平但高于输出台，其目的在于能够产生高度落差使 得组装完毕的包装盒能够借助高度差快速滑出，避免堆积在输出台位置造成后续的包装盒 无法顺利输出，输出台是用于输送组装完成的包装盒产品，而输入台则是用于输送包装盒 组装所需的纸张材料至机身位置接受贴边防潮机构的边缘处理工艺和整体的组装结合工 艺的结构，整高架借助自身结构中横向杆体的高度能够将包装盒抚平，避免包装盒在输出 的过程中产生翻边现象而卡在输出口位置。 作为本发明进一步技术补充，所述贴边防潮机构由交叉桁架、拱形磁顶、配重环、 调整齿板、烘纸架组成，所述交叉桁架上方位置设有拱形磁顶，拱形磁顶双侧底端通过配重 环连接调整齿板，调整齿板位于烘纸架顶端且二者相互联接，交叉桁架采用上下两横板结 合中部交叉弹簧的结构而制成，能够在提供良好支撑性的同时具备一定的微变形能力，该 结构有助于调整交叉桁架与N极磁座之间的高度衔接，避免二者之间的高度落差影响纸张 的平整输送，拱形磁顶则采用具有与N极磁座和N极磁板这两个结构相同磁性的材料所制 成，其整体呈现具有一定弧度的拱形板块结构，可在位于其下方位置形成一个不均等的磁 排斥力，依据结构造成的特异性，中部的高度相较两边略大，所以中部位置向下辐射的磁力 低于两端的磁力，对处于其下方位置的纸张大部分区域影响较弱，同时还具有吸附纸张表 面金属杂质的特性。 3 CN 111572091 A 说　明　书 2/5 页 作为本发明进一步技术补充，所述交叉桁架侧边均设有N极磁座50a且在其底端贴 合S极磁板，N极磁座与交叉桁架之间构成一个类似于角铁构造的几何体结构，其位于交叉 桁架侧边且同时其顶端表面与交叉桁架相持平，在N极磁座表面承载包装盒纸张边缘的同 时，其自身受到来自上方的N极磁板与其反应所产生的的磁性排斥力影响会在纸张表面形 成一个向下的压力，该压力由磁力转化而来，可用于纸张在加工过程中与设备的贴合，既可 避免纸张无外力介入而翘起卷边，同时还可避免与接卸部件直接接触造成纸张产生压痕甚 至破损，S极磁板在贴合N极磁座的同时还可对其进行磁力增幅，起到提升对纸张向下压力 的效果，在其旋转后可显著减少磁力对纸张的影响，从而调整纸张的压制作用力以适应不 同类型的包装盒纸张加工所需。 作为本发明进一步技术补充，所述拱形磁顶上设有限位弹簧与N极磁板，限位弹簧 用于起到限制配重环在运转过程中的高度最值，避免配重环受到磁力影响产生上跳现象， 同时对底端的配重环也具有反向压制的作用，N极磁板其底部端面对应N极磁座的顶端面， 二者之间所作用产生的磁场排斥力会在两者的间隙中对位于N极磁座表面的纸张产生压制 作用使其贴合在N极磁座上以防止其边缘翘起。 作为本发明进一步技术补充，所述配重环由波浪囊膜、偏心柱、环套构成，所述波 浪囊膜中心点位置呈纵向垂直设有偏心柱且二者之间通过环套相连，波浪囊膜采用具有高 强度拉伸性能的膨胀硅胶膜制成，其位于环套所形成的主体结构外部呈现等距排列的纵向 分布方式贴合调整齿板，可用于控制与之相连的N极磁板的高度变化，同时波浪囊膜的材质 特性能够在最大程度贴合调整齿板的同时避免与其他构件频繁撞击造成损伤，偏心柱采用 相互嵌合的异形几何体结构制成，可实现单独拆分以满足不同重量的使用需求。 作为本发明进一步技术补充，所述调整齿板由梯形侧板、增强磁板、旋塞、凹槽、隔 板构成，所述梯形侧板之间的空隙设有增强磁板，旋塞贯穿连接梯形侧板侧边的凹槽且其 末端设有隔板，梯形侧板位调整齿板的框架结构，与其尺寸相互嵌合的增强磁板所属磁极 与N极磁板相同，由于结构特性造成梯形侧板各层级之间的距离与N极磁板间的距离不等， 从而增强磁板每个层级的磁力强度也不相等，旋塞一端露出在梯形侧板外，可通过手动旋 转带动其末端的隔板实现旋转，当隔板呈现纵向水平贴合于梯形侧板内靠近配重环一侧方 位时，可借助隔板的材料消磁特性来减弱增强磁板的磁性，而当其旋转至横向水平状态时 则可直接通过凹槽向外拉出，最大限度发挥增强磁板的效果。 作为本发明进一步技术补充，所述烘纸架由支架、热气室、卷绕柱构成，所述支架 一侧设有热气室且二者相互连通，热气室侧边位置连接卷绕柱，支架为烘纸架的基架结构， 通过支架内设的结构产生中温热量并于热气室暂时存储与流经对处于其外部侧边的包装 盒纸张进行水分烘干，避免纸张含水量过高在后期加工的过程中翘起和卷边，卷绕柱采用 卷绕弹簧制成，可带动侧边的S极磁板以支架为原点实现旋转，从而改变其与N极磁座的贴 合状态和位置，并改变二者之间的磁力变化。 作为本发明进一步技术补充，所述支架内设有滑杆且在其上缠绕连接电热管，所 述热气室一侧设有导流孔，滑杆为电热管的导电载体结构，通过输送微量电流使得电热管 将电能转化为热能并向热气室位置进行汇集，而热气室中的热气在储存至饱和状态以后会 经由侧边的导流孔均匀等量向外排出，并以此烘干在加工组装中的包装盒纸张。 有益效果 4 CN 111572091 A 说　明　书 3/5 页 本发明应用于包装盒的组装技术方面，主要是为了解决包装盒所用的纸张在组装 过程中容易受潮且侧边翘起几率较大的问题； 本发明通过在结构上设有贴边防潮机构来解决这个问题，利用N极磁板与其反应 所产生的的磁性排斥力影响会在纸张表面形成一个向下的压力，既可避免纸张无外力介入 而翘起卷边，同时还可避免与接卸部件直接接触造成纸张产生压痕甚至破损，同时采用烘 纸架均匀等量排出热气烘干在加工组装中的包装盒纸张，双重作用防止纸张含水量过高而 卷边。 附图说明 通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、 目的和优点将会变得更明显： 图1为本发明一种包装盒的组装流水线的外部结构示意图。 图2为本发明一种包装盒的组装流水线的贴边防潮机构结构正剖图。 图3为本发明一种包装盒的组装流水线的贴边防潮机构的配重环结构俯视图。 图4为本发明一种包装盒的组装流水线的贴边防潮机构的调整齿板结构正剖图。 图5为本发明一种包装盒的组装流水线的贴边防潮机构的烘纸架结构正剖图。 图中：机身-1、输出台-2、输入台-3、整高架-4、贴边防潮机构-5、交叉桁架-50、拱 形磁顶-51、配重环-52、调整齿板-53、烘纸架-54、N极磁座-50a、S极磁板-50b、限位弹簧- 51a、N极磁板-51b、波浪囊膜-520、偏心柱-521、环套-522、梯形侧板-530、增强磁板-531、旋 塞-532、凹槽-533、隔板-534、支架-540、热气室-541、卷绕柱-542、滑杆-540a、电热管- 540b、导流孔-541a。
