技术摘要：

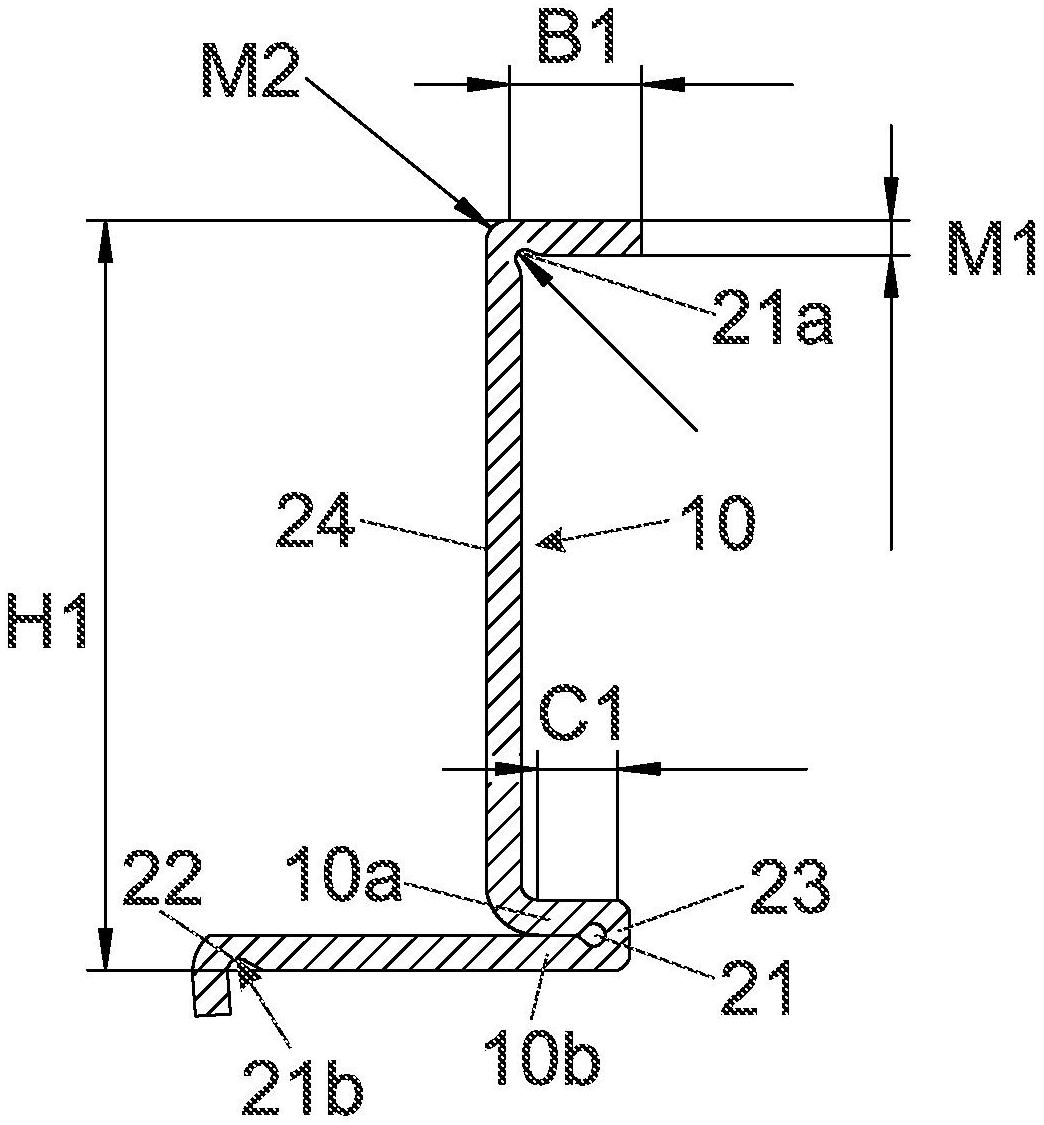

本发明涉及一种抽屉拉出引导件(4)，该抽屉拉出引导件具有至少一个导轨(10)，其中，所述导轨(10)包含纵向延伸的第一接片(10a)和至少一个纵向延伸的第二接片(10b)，所述至少一个第二接片与该第一接片(10a)成角度，其中，第一接片(10a)和第二接片(10b)沿着第一接片和第二  全部
背景技术：
此种导轨用于抽屉拉出引导件，使得抽屉在安装位置中相对于家具主体可被拉出 地安装。抽屉拉出引导件通常包含待固定在家具主体上的第一导轨和至少一个第二导轨， 该第二导轨相对于第一导轨可移动地安装。为了实现抽屉相对于家具主体的完全拉出，还 可设置可移动地安装的第三导轨。为了支承可移动的导轨，设置滚动体，所述滚动体安装在 一个滑块中或者多个可移动的滑块中。通过特殊形状的导轨可改善抽屉拉出引导件的稳定 性和承载能力。当使用大的材料厚度时，导轨形成圆形的成角度区域，从而也增加了构造空 间。
技术实现要素：
本发明的目的是提供一种抽屉拉出引导件的更紧凑的导轨，同时避免上述缺点。 根据本发明，这通过权利要求1的特征实现。在从属权利要求中定义了本发明的其 他有利实施方式。 根据本发明，如下设置：成角度区域包含至少一个材料窄缩部，该材料窄缩部沿着 该成角度区域延伸并由凹部形成。 换言之，至少一个由凹部形成的具有减小的材料厚度的材料窄缩部位于由导轨的 两个接片所围成的成角度区域中(即，在两个接片之间的成角度区域的内侧上或内半径 上)，其中，两个接片围绕沿凹部的纵向方向延伸的假想轴线而彼此成角度。通过由凹部形 成的材料窄缩部，在弯曲或成型期间防止在成角度区域的内侧上由压应力引起压缩，使得 两个接片可彼此更强地成角度，例如在这方面，两个接片不仅可相对于彼此成90°的角度， 还可相对于彼此成180°的角度。通过这种方式，成角度区域可形成为锐边，且导轨可更紧凑 地形成。 本发明的特别的优点是，通过所建议的措施，可扩大导轨的为了与滚动体接触而 设置的平坦运行表面，使得——在保持导轨尺寸的同时——可使用更宽的滚动体，并且因 此可使所产生的力分布到扩大的区域上。以此方式，可以额外改善抽屉拉出引导件的稳定 性和承载能力。 在此，可如下设置：该第一接片和/或该第二接片具有预定的第一材料厚度，其中， 该成角度区域的由该凹部形成的材料窄缩部具有与该第一材料厚度相比减小的第二材料 厚度。“第一材料厚度”的定义是导轨的起始材料的厚度，而不考虑导轨可能的压印或弯曲。 4 CN 111587079 A 说　明　书 2/4 页 所述至少一个凹部可至少部分地、优选基本上在该导轨的整个长度上在导轨的纵 向方向上延伸。在此可如下设置：该凹部形成为凹槽。 根据一个实施例，可如下设置：该第一接片和该第二接片在该凹部之外的区域中 至少部分地彼此贴靠。特别是以下情况：两个接片相对于彼此成180°的角度。 根据本发明的抽屉拉出引导件的特征在于至少一个所述类型的导轨。该抽屉拉出 引导件包含待固定在家具主体上的第一导轨以及相对于该第一导轨可移动地安装的至少 一个第二导轨，其中，在该第一导轨和该第二导轨之间设置至少一个滚动体，所述至少一个 滚动体可在导轨的第一接片上或第二接片上滚动。 根据本发明的用于制造抽屉拉出引导件的导轨的方法的特征在于，该方法包括以 下步骤： ——提供纵向延伸的材料段， ————优选地通过成型——将以材料窄缩部形式的至少一个凹部引入到该材 料段中，所述至少一个凹部沿着该材料段的纵向延伸而延伸， -使该材料段在该凹部的区域中变形或弯曲，由此形成第一接片和与该第一接片 成角度的第二接片，并且该凹部设置在由该第一接片和该第二接片围成的成角度区域中。 附图说明 在以下的附图说明中阐释了本发明的其他细节和优点。其中： 图1示出家具的透视图，该家具具有家具主体以及相对于该家具主体可移动地安 装的抽屉， 图2a与2b以分解图和截面图示出抽屉拉出引导件， 图3a与3b示出根据现有技术的导轨和根据本发明的导轨的对照， 图4a与4b示出具有引入的凹部的平坦材料段以及作为成品的导轨。
