技术摘要：
本发明提供了一种厨余垃圾粉碎用的动力装置，属于环保设备技术领域。进水管和下水管之间设置有一阀体，排污出水管连接下水管，高压进水接管和高压出水接管之间的阀体内转动连接有一粉碎轮，排污进水接管和排污出水接管之间的阀体内转动连接有一圆形的滤网，滤网靠近排  全部
背景技术：
厨余垃圾中种类繁多，有骨质类、蔬菜类等，容易造成下水道堵塞，下水管上的弯 头内存留等情况，返臭明显，对区域环境不利。现有的厨余垃圾处理装置都是通过在水槽的 排水处设置用于对厨余垃圾进行粉碎的装置，粉碎装置一般都保护至少一个电机，使厨余 垃圾中固体被细化后随水流流出，这样的方式存在如下问题：水槽下方必须预留电源插头 和电机安置部位，否则不能在区域不受破坏的情况下安装这类厨余垃圾处理装置；电机的 开启和关闭是人为控制的，人为控制存在判断不准、误判断、漏开启等情况，不仅造成电能 的浪费，而且在已经堵塞的情况再开启也不一定能够被粉碎(堵塞位置不一定是粉碎腔之 上的位置)；噪音较大，很多消费者不愿意安装(堵塞的概率并不是很大)；电机所处位置环 境相对恶劣(湿度较大)，容易造成漏电等安全隐患。 基于此，现有的厨余垃圾处理装置不具有很好的普及性和广泛的接受度。
技术实现要素：

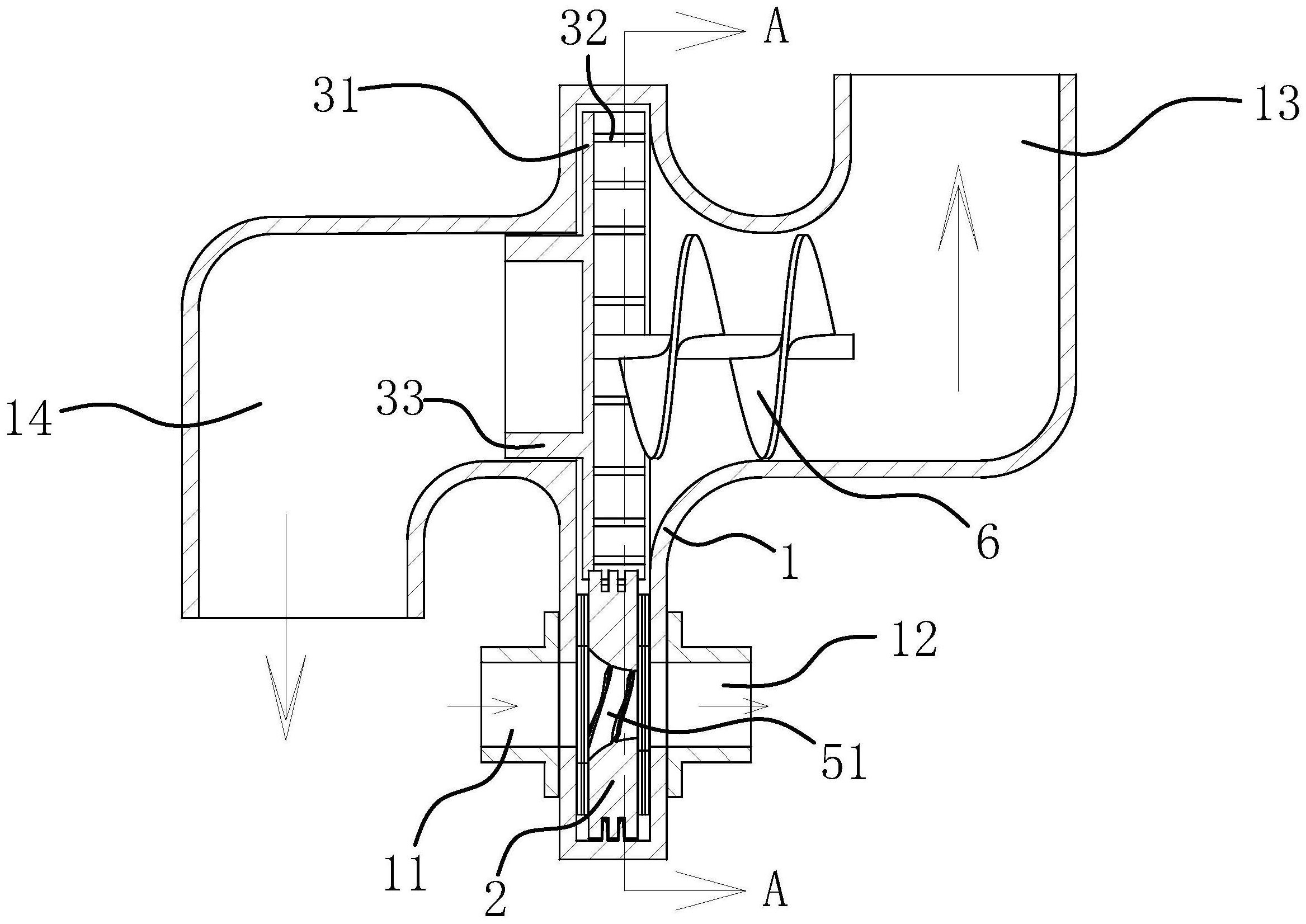

本发明的目的是针对现有的技术存在的上述问题，提供一种厨余垃圾粉碎用的动 力装置，本发明所要解决的技术问题是如何采用水压形成的扭矩形成对厨余垃圾进行粉碎 的动力。 本发明的目的可通过下列技术方案来实现：一种厨余垃圾粉碎用的动力装置，包 括上水管和下水管，其特征在于，所述进水管和下水管之间设置有一阀体，所述阀体上固定 设置有高压进水接管、高压出水接管、排污进水接管和排污出水接管，所述高压进水接管连 接上水管，所述高压出水接管连接水龙头，所述排污进水管连接一水槽，所述排污出水管连 接下水管，所述高压进水接管和高压出水接管之间的阀体内转动连接有一粉碎轮，所述排 污进水接管和排污出水接管之间的阀体内转动连接有一圆形的滤网，所述滤网靠近排污进 水管的一端面上周向均匀设置有若干导柱，相邻导柱之间具有间隙，所述粉碎轮的周面上 具有与各导柱对应的啮齿，所述粉碎轮的中部具有一贯穿粉碎轮两端面的通水孔，所述通 水孔内具有螺旋的导水片。 在上述的一种厨余垃圾粉碎用的动力装置中，所述粉碎轮的两个端面分别与高压 进水接管、高压出水接管均通过平面轴承相连。 在上述的一种厨余垃圾粉碎用的动力装置中，通水孔呈锥形，所述通水孔的小径 端朝向高压出水接管。 在上述的一种厨余垃圾粉碎用的动力装置中，所述通水孔的小径端的直径小于高 压出水接管的内径。 通水孔的设置，不仅可以对水流冲击力进行充分利用，还能够在一定程度上对水 流进行增压，以提高粉碎轮的旋转扭矩。 3 CN 111593801 A 说　明　书 2/3 页 在上述的一种厨余垃圾粉碎用的动力装置中，所述滤网上固定设置有一位于排污 进水接管内的导料螺杆。 在上述的一种厨余垃圾粉碎用的动力装置中，所述滤网上固定设置有一位于排污 出水接管内的轴套，所述轴套与排污出水接管的内壁之间通过轴承连接。 本厨余垃圾处理装置的动力源包括两个部分，主动力来源是：水龙头开启后，水源 方向来的、经过增压后的水流作用在导水片上，使粉碎轮旋转，且不影响水流由水龙头排 出；次动力来源是：污水由水槽进入排污进水接管，作用在导料螺杆上，使滤网旋转，滤网通 过导柱与粉碎轮上的啮齿啮合传动，给予粉碎轮旋转的少量扭矩，粉碎轮和滤网两者受到 各自的水流冲击后反向旋转，即相互作用以增大旋转扭矩。 不难看出，由于粉碎轮与滤网协同作用，对进水和出水的水流冲击力全部进行利 用，以增大粉碎强度。 附图说明 图1是本厨余垃圾处理装置的结构示意图。 图2是图1中A-A方向的截面图。 图3是粉碎轮在阀体内的结构示意图。 图中，1、阀体；11、高压进水接管；12、高压出水接管；13、排污进水接管；14、排污出 水接管；2、粉碎轮；21、啮齿；22、插槽；31、滤网；32、导柱；33、轴套；4、粉碎刀片；41、缺口； 51、通水孔；52、导水片；6、导料螺杆。
