技术摘要：
本发明公开了一种方便操作的地板粘合剂调色装置，包括稳定底板，所述稳定底板顶部的两侧均固定连接有竖直板，所述稳定底板的顶部通过连接块固定连接有调色桶，两个所述竖直板相对的一侧固定连接有顶板，所述搅拌轴的表面固定连接有搅拌叶，搅拌箱底部的两侧连通有出料  全部
背景技术：
地板即房屋地面或楼面的表面层。由木料或其他材料做成。地板的分类有很多，按 结构分类有：实木地板、强化复合木地板、三层实木复合地板、竹木地板、防腐地板、软木地 板以及最流行的多层实木复合地板等，实木地板是木材经烘干，加工后形成的地面装饰材 料。它具有花纹自然，脚感舒适，使用安全的特点，是卧室、客厅、书房等地面装修的理想材 料，粘合剂是最重要的辅助材料之一，在包装作业中应用极为广泛。粘合剂是具有粘性的物 质，借助其粘性能将两种分离的材料连接在一起。粘合剂的种类很多。地板胶粘剂按产品粘 结材料的成分不同分为：乙酸乙烯系、乙烯共聚系、合成胶乳系环氧树脂系。 传统的地板粘合剂调色装置在使用时往往是将颜料倒入粘合剂桶中直接对粘合 剂进行调色，调色效果不便于观察，容易导致较大色差，并且颜料桶在长时间调色时，如果 不能更换清洗，颜料凝结，极易变质。
技术实现要素：

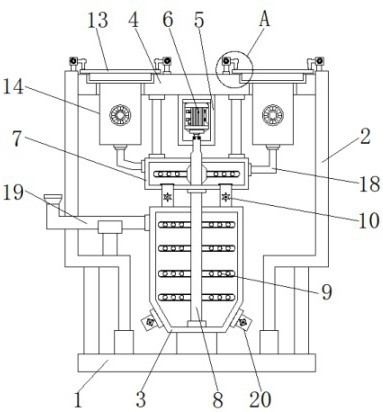

针对现有技术的不足，本发明提供了一种方便操作的地板粘合剂调色装置，解决 了传统的地板粘合剂调色装置在使用时往往是将颜料倒入粘合剂桶中直接对粘合剂进行 调色，调色效果不便于观察，容易导致较大色差，并且颜料桶在长时间调色时，如果不能更 换清洗，颜料凝结，极易变质的问题。 为实现以上目的，本发明通过以下技术方案予以实现：一种方便操作的地板粘合 剂调色装置，包括稳定底板，所述稳定底板顶部的两侧均固定连接有竖直板，所述稳定底板 的顶部通过连接块固定连接有调色桶，两个所述竖直板相对的一侧固定连接有顶板，所述 顶板底部的中间固定连接有转动电机箱，所述转动电机箱内壁的顶部通过电机座固定连接 有转动电动机，所述顶板的底部通过连接杆固定连接有搅拌箱，所述转动电动机输出轴的 底端通过联轴器固定连接有搅拌轴，所述搅拌轴的底端依次贯穿转动电机箱、搅拌箱和调 色桶并且延伸至调色桶的内部，所述搅拌轴的底端与调色桶内壁的底部转动连接，所述搅 拌轴的表面固定连接有搅拌叶，所述搅拌箱底部的两侧连通有出料管，所述出料管的底端 与调色桶的顶部连通，所述顶板的表面开设有放置槽，所述放置槽的表面活动连接有水平 板，所述水平板的顶部固定连接有水平凸板，所述水平板的底部固定连接有颜料桶。 优选的，所述顶板的表面固定连接有竖直块。 优选的，所述竖直块的顶部固定连接有扭簧块，所述扭簧块的一侧固定连接有弯 折挤压板。 优选的，所述颜料桶的底部活动连接有调料管，所述调料管的底端与搅拌箱的表 面连通。 优选的，所述调色桶的表面连通有粘合剂管，所述调色桶的底部连通有排料管，所 3 CN 111545115 A 说　明　书 2/4 页 述调色桶的表面开设有观察窗。 优选的，所述搅拌箱的表面开设有辅助窗。 有益效果 本发明提供了一种方便操作的地板粘合剂调色装置。与现有技术相比具备以下有益效 果： （1）、该方便操作的地板粘合剂调色装置，通过顶板的表面开设有放置槽，放置槽的表 面活动连接有水平板，水平板的顶部固定连接有水平凸板，水平板的底部固定连接有颜料 桶，顶板的表面固定连接有竖直块，竖直块的顶部固定连接有扭簧块，扭簧块的一侧固定连 接有弯折挤压板，颜料桶的底部活动连接有调料管，调料管的底端与搅拌箱的表面连通，调 色桶的表面连通有粘合剂管，调色桶的底部连通有排料管，调色桶的表面开设有观察窗，搅 拌箱的表面开设有辅助窗，通过放置槽、水平板、水平凸板、颜料桶、竖直块、扭簧块和弯折 挤压板的联合设置，工作人员能够通过转动弯折挤压板与水平凸板分离，从而轻松的将水 平板和颜料桶从放置槽表面脱离，使得颜料桶能够轻松的被更换清洗，并且通过搅拌箱表 面设置的辅助窗，工作人员能够直观的观察到颜料通过颜料桶和调料管引入到搅拌箱中的 混合效果，同时工作人员能够直接通过观察窗对粘合剂整体调色状态进行观察，装置整体 方便工作人员操作。 （2）、该方便操作的地板粘合剂调色装置，通过稳定底板的顶部通过连接块固定连 接有调色桶，两个竖直板相对的一侧固定连接有顶板，顶板底部的中间固定连接有转动电 机箱，转动电机箱内壁的顶部通过电机座固定连接有转动电动机，顶板的底部通过连接杆 固定连接有搅拌箱，转动电动机输出轴的底端通过联轴器固定连接有搅拌轴，搅拌轴的底 端依次贯穿转动电机箱、搅拌箱和调色桶并且延伸至调色桶的内部，搅拌轴的底端与调色 桶内壁的底部转动连接，搅拌轴的表面固定连接有搅拌叶，通过转动电机箱中的转动电动 机带动搅拌轴和搅拌叶同时对搅拌箱和调色桶进行搅拌，降低了电动机的使用数量，有效 的降低了电力消耗，提高了装置整体的能源利用率，并且装置内部结构简单，易于工作人员 维护。 附图说明 图1为本发明的主视图； 图2为本发明图1中A处的局部放大图； 图3为本发明观察窗结构和辅助窗结构的外视图。 图中：1、稳定底板；2、竖直板；3、调色桶；4、顶板；5、转动电机箱；6、转动电动机；7、 搅拌箱；8、搅拌轴；9、搅拌叶；10、出料管；11、放置槽；12、水平板；13、水平凸板；14、颜料桶； 15、竖直块；16、扭簧块；17、弯折挤压板；18、调料管；19、粘合剂管；20、排料管；21、观察窗； 22、辅助窗。
