技术摘要：
本发明公开了一种用于多路射频控温热凝器的射频发生及输出切换控制电路，包括直流供电网络，其特征在于：所述直流供电网络通过导线连接射频模块，所述射频模块通过导线连接第一射频档位控制电路和第二射频档位控制电路，所述射频模块输出端通过导线连接射频电压电流检  全部
背景技术：
射频控温热凝器设备往往采用一根电极和中性电极与患者相连，电极刺入患者病 灶区域，而中性电极则贴在患者皮肤表面。当射频电流流过电极、患者组织和中性电极形成 回路时，就会对电极周围的组织产生热效应，使组织脱水热凝。目前市面上出现的射频热凝 设备由于热凝通道较少，大部分只能采取多点热凝或逐点热凝的方法，使得手术时间变长； 而一些多通道的热凝设备往往采用的是增加设备内射频模块的数量已达到多通道射频输 出的目的，这样的做法会增加电路设计的成本，因此我们提出了一种用于多路射频控温热 凝器的射频发生及输出切换控制电路。
技术实现要素：

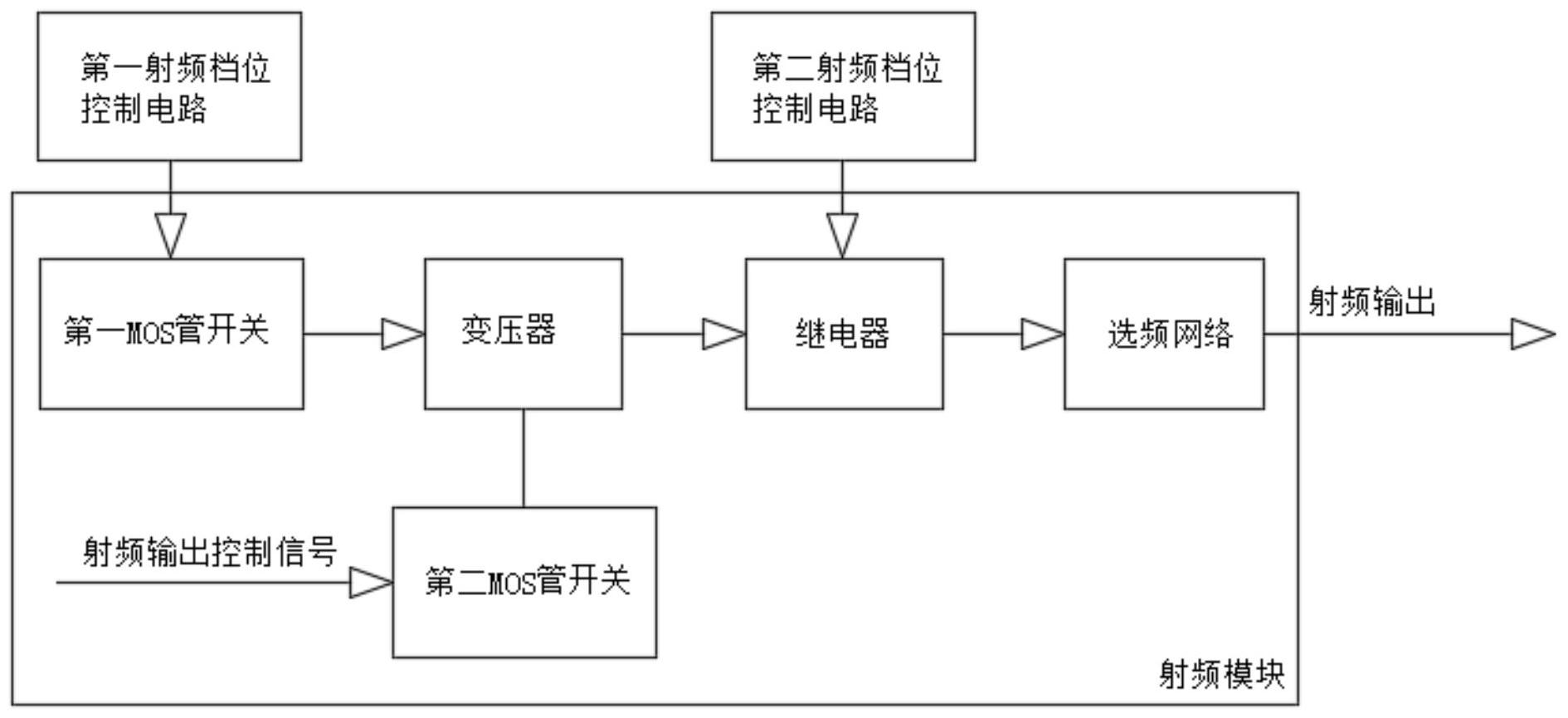

为了解决上述技术问题，本发明提供了一种用于多路射频控温热凝器的射频发生 及输出切换控制电路，具体如下： 一种用于多路射频控温热凝器的射频发生及输出切换控制电路，包括射频模块， 其特征在于， 所述射频模块分别通过导线连接直流供电网络、第一射频档位控制电路、第二射 频档位控制电路；所述射频模块输出端通过导线连接射频电压电流检测机构， 所述射频模块包括第一MOS管开关、变压器、继电器、选频网络和第二MOS管开关。 优选的，所述直流供电网络通过导线连接第一MOS管开关， 所述第一MOS管开关通过导线连接变压器， 所述变压器通过导线连接继电器， 所述继电器通过导线连接选频网络， 所述选频网络的输出端为输出口， 所述第一射频档位控制电路通过导线连接第一MOS管开关， 所述第二射频档位控制电路通过导线连接继电器， 所述变压器通过导线连接第二MOS管开关，所述第二MOS管开关的输入端连接射频 输出控制信号。优选的，所述直流供电网络输出36V/24V两种直流电源。 优选的，所述第一、第二射频档位控制电路通过控制射频模块上快速继电器的导 通通道对射频模块上变压的次级线圈匝数进行调整，以实现射频输出功率的改变。 优选的，所述选频网络包括选频滤波器。 优选的，所述选频滤波器是由电感和电容构成π型的选频网络。 优选的，所述选频网络中的滤波器是由电感和电容构成π型的选频网络。 优选的，所述射频模块可输出的射频功率为20W、\70W\或100W的射频能量。 3 CN 111568537 A 说　明　书 2/3 页 与现有技术相比，本发明的有益效果是：该用于多路射频控温热凝器的射频发生 及输出切换控制电路，通过设备的整体结构，所有输出设置仅在一个单独的射频模块上进 行，这种设置既能够减小射频控温热凝设备电路的体积，也能够满足多路射频输出是需要 快速分时切换输出功率档位的要求，大大的减小了电路设计的成本。 附图说明 图1为本发明原理图； 图2为本发明射频模块原理图。
