技术摘要：
本发明涉及一种印花装置，尤其涉及一种拖鞋印花装置。本发明要解决的技术问题是如何设计一种操作时能够节省人力，并且操作简单，使工人在操作时更加方便的拖鞋印花装置。本发明提供了这样一种拖鞋印花装置，包括有：工作台，其顶部连接有流动水箱，流动水箱出水端一侧  全部
背景技术：
拖鞋是鞋子的一种，后跟全空，只有前面有鞋头，多为平底，材质经常是相当轻软 的皮料、塑料、布料等。拖鞋种类依穿着场合及性能用途有所区分。例如海滩拖鞋，就不会是 布料制，而是塑料，这是为了要防水，好清洗的缘故，鞋头型式也经过特别设计，常被称为夹 脚拖鞋，也就是我们所说的人字拖。拖鞋在制作完毕后，为了更加美观，通常需要在拖鞋上 进行印花。 目前，对拖鞋进行印花的方式通常是人工将印有拖鞋的鞋架放置在印花池上下 压，从而使得拖鞋上印上印花，上述方式在操作时较为耗费人力，并且印花时操作较为困 难，对工人的技术要求较高。 因此，需要设计一种操作时能够节省人力，并且操作简单，使工人在操作时更加方 便的拖鞋印花装置。
技术实现要素：

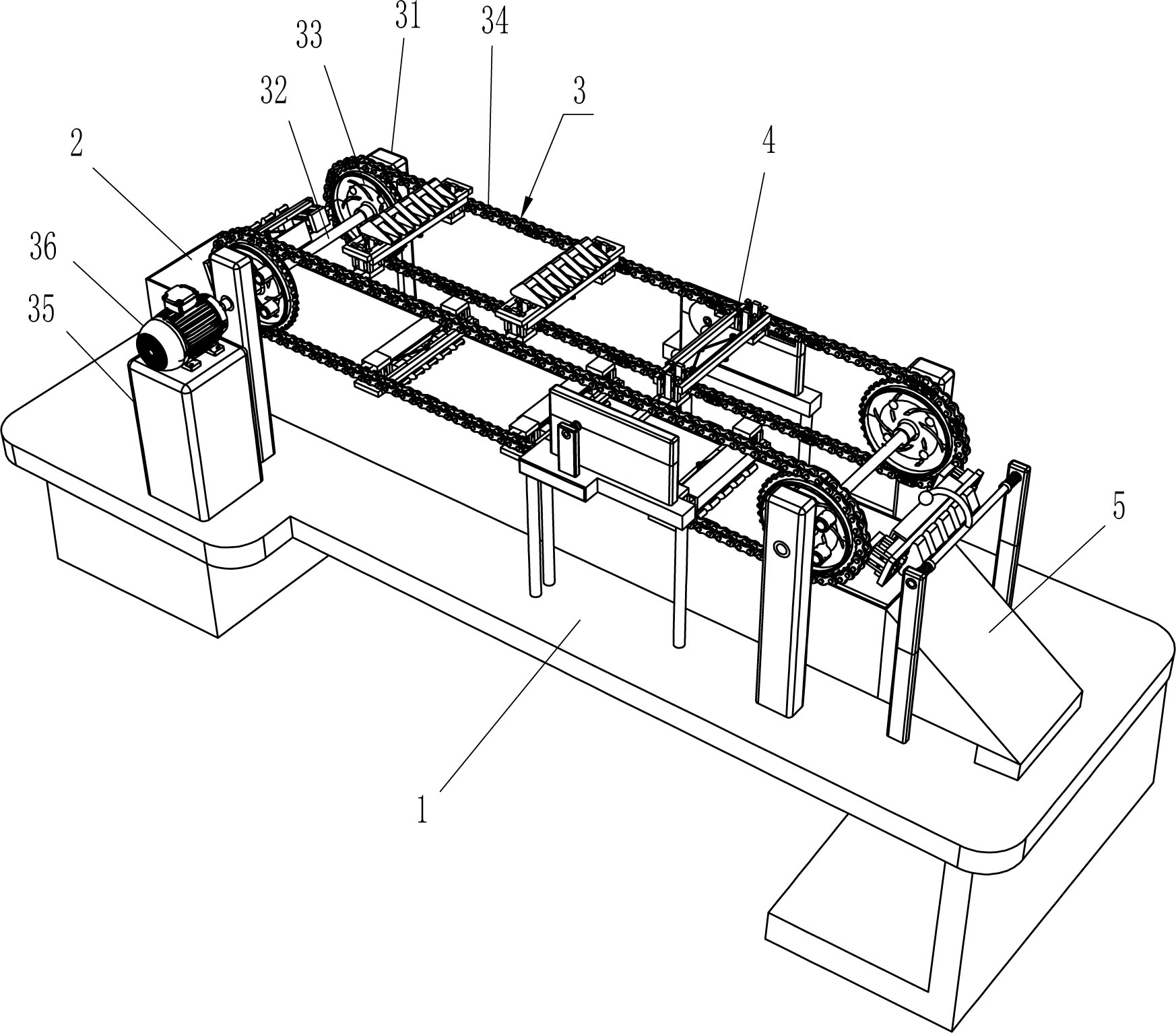

（1）要解决的技术问题 本发明为了克服上述方式在操作时较为耗费人力，并且印花时操作较为困难，对工人 的技术要求较高的缺点，本发明要解决的技术问题是提供一种操作时能够节省人力，并且 操作简单，使工人在操作时更加方便的拖鞋印花装置。 （2）技术方案 为了解决上述技术问题，本发明提供了这样一种拖鞋印花装置，包括有工作台，其顶部 连接有流动水箱，流动水箱出水端一侧连接有处理箱体；循环传动机构，其设置在工作台 上；夹紧机构，其设置在循环传动机构上。 优选地，循环传动机构包括有第一轴承座，其为四个设置，四个第一轴承座分别连 接在流动水箱两侧的工作台顶部，两侧的第一轴承座上部之间转动式连接有第一转轴，第 一转轴两侧均连接有链轮，两根第一转轴的链轮之间绕有链条；固定座，其连接在工作台顶 部一侧，固定座顶部安装有伺服电机，伺服电机的输出轴与其中一根第一转轴连接。 优选地，夹紧机构包括有安装轴，其为多根设置，多根安装轴沿轴线均匀间隔的连 接在链条上，安装轴上连接有安装板，安装板顶部中间连接有固定架，固定架两侧均连接有 第一弹性件，第一弹性件末端连接有卡板，两根链条的卡板外侧之间连接有安装架，其中一 个安装架外侧连接有L形板，L形板内底部开有一字槽，一字槽内滑动式连接有两根滑轴，两 根滑轴与两侧安装架之间均铰接连接有连杆，两根滑轴的连杆相互铰接。 优选地，还包括有第二轴承座，其为两个设置，两个第二轴承座分别连接在处理箱 体两侧的工作台顶部；第二转轴，其转动式连接在两个第二轴承座上部之间，第二转轴与第 二轴承座之间连接有第二弹性件；弧形杆，其连接在第二转轴上，弧形杆末端连接有第一顶 3 CN 111591025 A 说　明　书 2/4 页 球，第一顶球与L形板配合。 优选地，还包括有安装座，其为两个设置，两个安装座分别连接在工作台顶部两侧 中间，安装座顶部连接有方形板，方形板外侧的安装座顶部连接有第三轴承座，两块方形板 相互靠近的一侧均开有滑槽；第三转轴，其为两根设置，两根第三转轴分别转动式连接在第 三轴承座上，第三转轴与第三轴承座之间连接有第三弹性件，第三转轴穿过方形板并与方 形板转动式连接，第三转轴末端连接有转盘，转盘转动式与方形板连接，转盘上开有与滑槽 相通的通槽；滑动杆，其滑动式连接在两侧滑槽之间，滑动杆上连接有第二顶球；滑块，其为 两块设置，两块滑块分别滑动式连接在两侧滑槽内，滑块相较于滑动杆更为远离转盘，滑块 与滑槽内壁之间连接有第四弹性件，滑块与滑动杆之间连接有弹性绳。 （3）有益效果 1.本发明通过循环传动机构和夹紧机构配合运作对拖鞋进行印花，从而达到对拖鞋进 行印花的效果。 2.本发明通过第一顶球和第二顶球的配合分别在松开鞋架的时候顶开夹紧机构 和放置鞋架的时候顶开夹紧机构，不需要人工来操作夹紧机构的松开，有效的节省了人力。 3.本发明在操作时只需要放置鞋架即可，操作简单，有效的节省了人力。 附图说明 图1为本发明的立体结构示意图。 图2为本发明夹紧机构的立体结构示意图。 图3为本发明的第一种部分立体结构示意图。 图4为本发明的第二种部分立体结构示意图。 图5为本发明A的放大立体结构示意图。 附图中的标记为：1-工作台，2-流动水箱，3-循环传动机构，31-第一轴承座，32-第 一转轴，33-链轮，34-链条，35-固定座，36-伺服电机，4-夹紧机构，41-安装轴，42-安装板， 43-固定架，44-第一弹性件，45-卡板，46-安装架，47-L形板，48-一字槽，49-滑轴，410-连 杆，5-处理箱体，6-第二轴承座，7-第二转轴，8-第二弹性件，9-弧形杆，10-第一顶球，11-安 装座，12-方形板，13-第三轴承座，14-第三转轴，15-第三弹性件，16-转盘，17-滑槽，18-滑 动杆，19-第二顶球，20-滑块，21-弹性绳，22-第四弹性件。
