技术摘要：

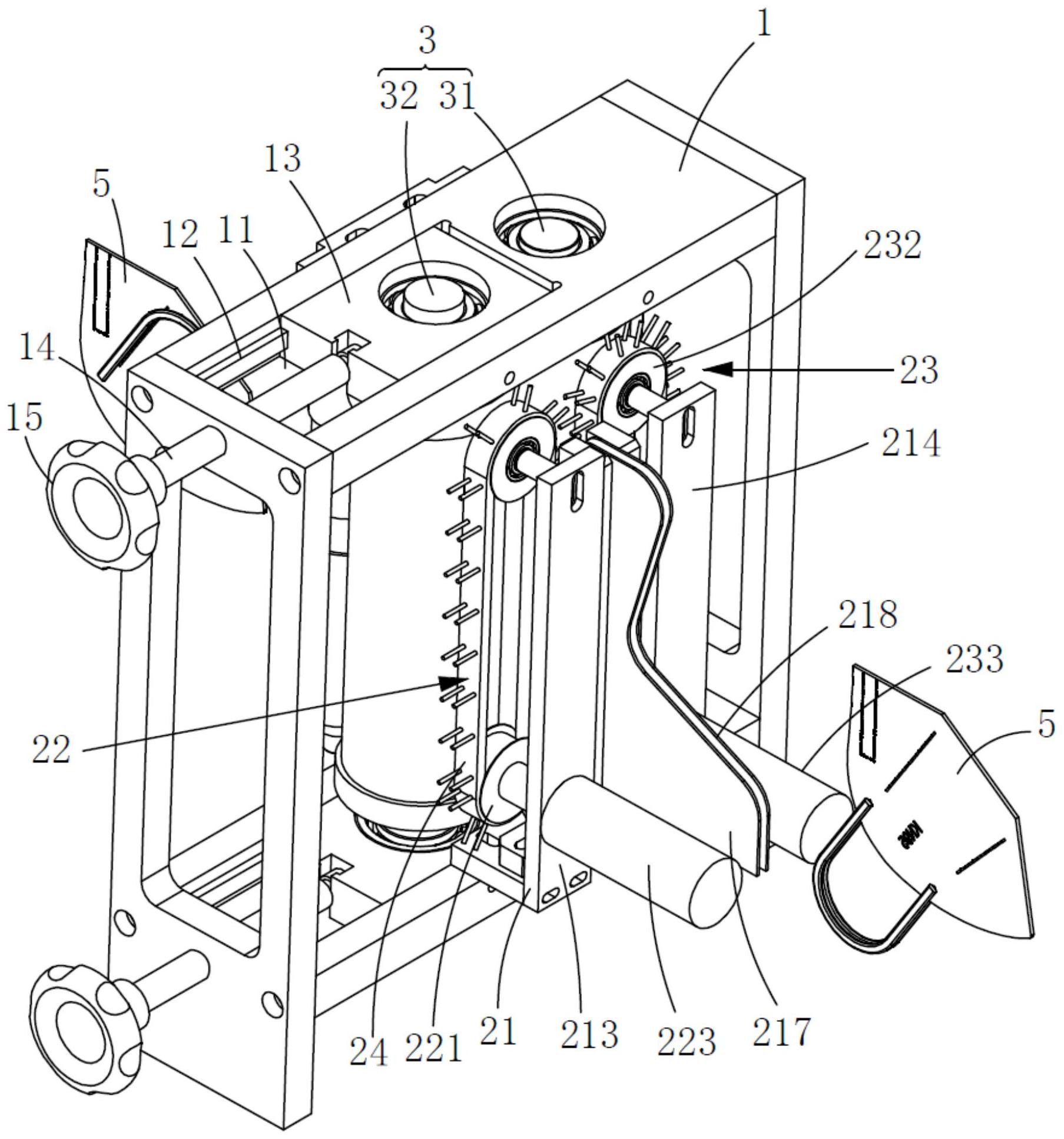

本发明公开了一种口罩机的耳带整理装置，包括架体，架体设置有刷耳带机构，包括第一滚压机构和驱动机构，刷耳带机构安装于架体的前端，第一滚压机构安装于架体；刷耳带机构包括安装座、第一传动组件、第二传动组件、第一毛刷皮带和第二毛刷皮带，第一传动组件安装于安  全部
背景技术：
随着个人卫生意识的加强，在公共场所及一些污染环境下工作的人均会佩戴口 罩，以净化吸入呼吸道内的空气。现有的口罩在生产过程中需要将耳带的方向进行调整，口 罩进入耳带整理装置前耳带是垂直向下的状态，通过耳带整理装置后口罩的耳带是垂直向 上的状态，现有的耳带整理装置结构复杂，生产效率低，产品的不良率低，因此有必要予以 改进。
技术实现要素：
针对现有技术存在的不足，本发明的目的是提供一种口罩机的耳带整理装置，结 构简单，生产效率高。 为了实现上述目的，本发明所采用的技术方案是一种口罩机的耳带整理装置，包 括架体，架体设置有刷耳带机构，包括第一滚压机构和驱动机构，刷耳带机构安装于架体的 前端，第一滚压机构安装于架体； 刷耳带机构包括安装座、第一传动组件、第二传动组件、第一毛刷皮带和第二毛刷 皮带，第一传动组件安装于安装座的左端，第二传动组件安装于安装座的右端，第一毛刷皮 带套于第一传动组件，第二传动组件套于第二传动组件，安装座设置有进料通道，进料通道 设置于第一传动组件和第二传动组件之间； 第一滚压机构包括第一滚轴和第二滚轴，第一滚轴的两端分别旋转安装于架体的 上下两端，第二滚轴左右滑动安装于架体的上下两端，驱动机构的输出端与第一滚轴连接。 进一步的技术方案中，包括第二滚压机构包括第三滚轴、第四滚轴、第一固定座和 第二固定座，第一固定座固定于架体后端的顶部，第二固定座固定于架体后端的底部，第三 滚轴和第四滚轴的两端分别旋转安装于第一固定座和第二固定座。 进一步的技术方案中，所述驱动机构包括第一同步轮、第二同步轮、第三同步轮、 第一同步带、第二同步带和同步电机，第一同步轮套于所述第一滚轴，第二同步轮套于所述 第三滚轴，第三同步轮套于所述第四滚轴，同步电机的输出端与第一同步轮连接，第一同步 带套于第一同步轮和第二同步轮，第二同步带套于第二同步轮和第三同步轮。 进一步的技术方案中，所述架体的上端部和下端部分别开有一安装槽，安装槽内 设置有轨道，轨道左右滑动安装有滑块，所述第二滚轴的上下两端分别安装于两滑块。 进一步的技术方案中，所述滑块的外侧开有一卡槽，卡槽内安装有一调节轴，调节 轴设置有螺纹，所述架体的一侧开有一螺孔，调节轴通过螺孔与架体螺接，调节轴的第一端 与卡槽连接，调节轴的第二端贯穿螺孔设置有一调节轮。 进一步的技术方案中，所述第一传动组件包括第一主动轮、第一从动轮和第一传 动电机，第一传动电机安装于所述安装座的下端部，第一主动轮安装于第一传动电机的输 4 CN 111588133 A 说　明　书 2/4 页 出端，第一从动轮安装于安装座的上端部，所述第一毛刷皮带套于第一主动轮和第一从动 轮。 进一步的技术方案中，所述第二传动组件包括第二主动轮、第二从动轮和第二传 动电机，第二传动电机安装于所述安装座的下端部，第二主动轮安装于第二传动电机的输 出端，第二从动轮安装于安装座的上端部，所述第二毛刷皮带套于第二主动轮和第二从动 轮。 进一步的技术方案中，所述安装座包括底板、第一安装板、第二安装板、第一固定 板和第二固定板，第一安装板和第二安装板分别安装于底板的前端，第一固定板和第二固 定板分别安装于底板的中部，所述第一传动组件安装于第一安装板，所述第二传动组件安 装于第二安装板，第一固定板和第二固定板之间形成所述进料通道。 进一步的技术方案中，所述第一固定板的右侧安装有第一导料板，第二固定板的 右侧安装有第二导料板，第一导料板和第二导料板之间形成所述进料通道。 进一步的技术方案中，所述第一滚轴选用金属滚轴，所述第二滚轴选用橡胶滚轴 或塑胶滚轴。 采用上述结构后，本发明和现有技术相比所具有的优点是：本发明的一种口罩机 的耳带整理装置，结构简单，生产效率快，合格率高，降低了企业的生产成本。 附图说明 下面结合附图和实施例对本发明进一步说明。 图1是本发明的一种口罩机的耳带整理装置的结构示意图。 图2是本发明的刷耳带机构的示意图。 图3是本发明的俯视图。 图4是本发明的另一结构示意图。 图中： 1-架体、11-安装槽、12-轨道、13-滑块、14-调节轴、15-调节轮； 2-刷耳带机构、21-安装座、211-进料通道、212-底板、213-第一安装板、214-第二 安装板、215-第一固定板、216-第二固定板、217-第一导料板、218-第二导料板、22-第一传 动组件、221-第一主动轮、222-第一从动轮、223-第一传动电机、23-第二传动组件、231-第 二主动轮、232-第二从动轮、233-第二传动电机、24-第一毛刷皮带、25-第二毛刷皮带； 3-第一滚压机构、31-第一滚轴、32-第二滚轴； 4-第二滚压机构、41-第三滚轴、42-第四滚轴、43-第一固定座、44-第二固定座； 5-口罩。 以下所述仅为本发明的较佳实施例，并不因此而限定本发明的保护范围。 实施例，见图1-4所示，一种口罩机的耳带整理装置，包括架体1，架体1设置有刷耳 带机构2，包括第一滚压机构3和驱动机构，刷耳带机构2安装于架体1的前端，第一滚压机构 3安装于架体1； 刷耳带机构2包括安装座21、第一传动组件22、第二传动组件23、第一毛刷皮带24 和第二毛刷皮带25，第一传动组件22安装于安装座21的左端，第二传动组件23安装于安装 座21的右端，第一毛刷皮带24套于第一传动组件22，第二传动组件23套于第二传动组件23， 5 CN 111588133 A 说　明　书 3/4 页 安装座21设置有进料通道211，进料通道211设置于第一传动组件22和第二传动组件23之 间；在进料时将口罩5伸入进料通道211，第一传动组件22带动第一毛刷皮带24逆时针旋转， 第二传动组件23带动第二毛刷皮带25顺时针旋转，从而将口罩5的耳带从向下垂直方向刷 成向上垂直方向。 第一滚压机构3包括第一滚轴31和第二滚轴32，第一滚轴31的两端分别旋转安装 于架体1的上下两端，第二滚轴32左右滑动安装于架体1的上下两端，驱动机构的输出端与 第一滚轴31连接。当口罩5进入第一滚压机构3时，第一滚压机构3对口罩5进行按压，使其表 面平整。 本发明结构简单，生产效率快，合格率高，降低了企业的生产成本。 第二滚压机构4包括第三滚轴41、第四滚轴42、第一固定座43和第二固定座44，第 一固定座43固定于架体1后端的顶部，第二固定座44固定于架体1后端的底部，第三滚轴41 和第四滚轴42的两端分别旋转安装于第一固定座43和第二固定座44。当口罩5进入第二滚 压机构4时，通过第二滚压机构4再次对口罩5进行按压，保证口罩5表面平整。 驱动机构包括第一同步轮、第二同步轮、第三同步轮、第一同步带、第二同步带和 同步电机，第一同步轮套于所述第一滚轴31，第二同步轮套于所述第三滚轴41，第三同步轮 套于所述第四滚轴42，同步电机的输出端与第一同步轮连接，第一同步带套于第一同步轮 和第二同步轮，第二同步带套于第二同步轮和第三同步轮。通过同步电机带动第一滚轴31 进行旋转，第一滚轴31通过第一同步轮、第二同步轮和第三同步轮从而带动第三滚轴41和 第四滚轴42进行旋转，从而对口罩5进行按压。作为一个优选的实施方式，本发明的第一同 步轮、第二同步轮和第三同步轮可以选齿轮或棘轮，本发明的第一同步带和第二同步带可 以选用链条。本发明的第一同步轮、第二同步轮、第三同步轮、第一同步带和第二同步带也 可以根据需求选用不同的同步机构，如链条与棘轮、齿轮与齿轮等同步机构。 架体1的上端部和下端部分别开有一安装槽11，安装槽11内设置有轨道12，轨道12 左右滑动安装有滑块13，所述第二滚轴32的上下两端分别安装于两滑块13。通过滑轨连接 的方式，可以对第二滚轴32的距离进行调整，从而适应多种型号和规格的口罩5。 滑块13的外侧开有一卡槽，卡槽内安装有一调节轴14，调节轴14设置有螺纹，所述 架体1的一侧开有一螺孔，调节轴14通过螺孔与架体1螺接，调节轴14的第一端与卡槽连接， 调节轴14的第二端贯穿螺孔设置有一调节轮15。通过旋转调节轮15带动滑块13左右滑动于 轨道12，从而控制第二滚轴32与第一滚轴31之间的距离，结构简单，实用性强。 第一传动组件22包括第一主动轮221、第一从动轮222和第一传动电机223，第一传 动电机223安装于所述安装座21的下端部，第一主动轮221安装于第一传动电机223的输出 端，第一从动轮222安装于安装座21的上端部，所述第一毛刷皮带24套于第一主动轮221和 第一从动轮222。该设置通过第一传动电机223带动第一主动轮221和第一从动轮222进行逆 时针旋转，保证口罩5进入刷耳带机构2时能够将耳带从向下垂直的方向刷往向上垂直的方 向。 第二传动组件23包括第二主动轮231、第二从动轮232和第二传动电机233，第二传 动电机233安装于所述安装座21的下端部，第二主动轮231安装于第二传动电机233的输出 端，第二从动轮232安装于安装座21的上端部，所述第二毛刷皮带25套于第二主动轮231和 第二从动轮232。该设置通过第二传动电机233带动第二主动轮231和第二从动轮232进行顺 6 CN 111588133 A 说　明　书 4/4 页 时针旋转，保证口罩5进入刷耳带机构2时能够将耳带从向下垂直的方向刷往向上垂直的方 向。 安装座21包括底板212、第一安装板213、第二安装板214、第一固定板215和第二固 定板216，第一安装板213和第二安装板214分别安装于底板212的前端，第一固定板215和第 二固定板216分别安装于底板212的中部，所述第一传动组件22安装于第一安装板213，所述 第二传动组件23安装于第二安装板214，第一固定板215和第二固定板216之间形成所述进 料通道211。第一固定板215的右侧安装有第一导料板217，第二固定板216的右侧安装有第 二导料板218，第一导料板217和第二导料板218之间形成所述进料通道211。该设置结构简 单，安装方便，在进行维护时，能够快速更换组件。 第一滚轴31选用金属滚轴，所述第二滚轴32选用橡胶滚轴或塑胶滚轴。通过金属 的滚轴对口罩5的一侧进行固定，通过橡胶滚轴和塑胶滚轴的弹性能够保证口罩5经过第一 滚压机构3的平整。 以上内容仅为本发明的较佳实施例，对于本领域的普通技术人员，依据本发明的 思想，在
