技术摘要：
本发明公开了一种安全型腹腔镜冲洗器，包括腹腔镜管、腹腔镜摄像头、摄像头数据线，所述腹腔镜摄像头位于所述腹腔镜管的端部，所述摄像头数据线与所述腹腔镜摄像头连接，所述摄像头数据线从所述腹腔镜管中引出，所述腹腔镜摄像头的位置设置有喷水装置，所述喷水装置连  全部
背景技术：
腹腔镜与电子胃镜类似，是一种带有微型摄像头的医疗器械，腹腔镜手术就是利 用腹腔镜及其相关器械进行的手术。现有技术中，腹腔镜在伸入体内时就会导致体内血液 或者黏液附着到摄像头端部，导致摄像头看不清楚，且难以清理，如果取出腹腔镜清洗，再 放进去又会弄脏，如此反复，不仅影响手术，而且对患者不安全，因此，存在改进空间。
技术实现要素：

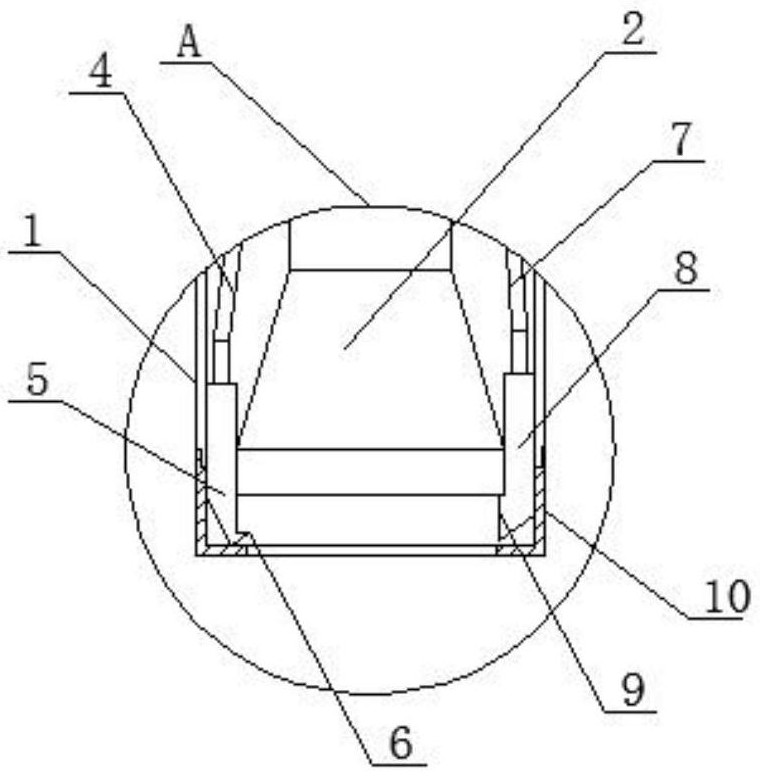

本发明的目的就在于为了解决上述问题而提供一种安全型腹腔镜冲洗器。 本发明通过以下技术方案来实现上述目的： 本发明包括腹腔镜管、腹腔镜摄像头、摄像头数据线，所述腹腔镜摄像头位于所述 腹腔镜管的端部，所述摄像头数据线与所述腹腔镜摄像头连接，所述摄像头数据线从所述 腹腔镜管中引出，所述腹腔镜摄像头的位置设置有喷水装置，所述喷水装置连接有喷水管， 所述喷水管从所述腹腔镜管中引出。 进一步，所述喷水装置由冲洗盒和喷水头组成，所述冲洗盒为半圆弧型冲洗盒，所 述冲洗盒的内侧设置所述喷水头，所述喷水头对准所述腹腔镜摄像头的端面。 优选的，所述喷水头为多个。 作为改进，所述喷水装置的对侧还设置有吸水装置，所述吸水装置吸取腹腔镜摄 像头端部的水分。 具体地，所述吸水装置由吸水盒和吸水口组成，所述吸水盒为弧形吸水盒，所述吸 水盒连接一根吸水管，所述吸水管由腹腔镜管内引出，所述弧形吸水盒的内侧设置所述吸 水口，所述吸水口正对所述腹腔镜摄像头的端面。 作为改进，所述腹腔镜管的端部设置保护盖，所述保护盖的中部设置通孔，所述保 护盖的边缘将吸水装置和喷水装置包覆于内。 本发明的有益效果在于： 本发明是一种安全型腹腔镜冲洗器，与现有技术相比，本发明通过在腹腔镜摄像 头处设置冲洗装置，并同时设置吸水装置，在腹腔镜被污染导致不清晰时，同时启动喷水和 吸水，一遍将腹腔镜摄像头冲洗干净，同时将大多数冲洗水吸走，无需将腹腔镜取出清洗， 利于手术进行，同时保证患者的安全，具有推广应用的价值。 附图说明 图1是本发明的结构示意图； 图2是图1中A部分局部放大图； 图3是冲洗盒结构示意图； 3 CN 111588339 A 说　明　书 2/2 页 图4是吸水盒结构示意图。 图中：1-腹腔镜管、2-腹腔镜摄像头、3-摄像头数据线、4-喷水管、5-冲洗盒、6-喷 水头、7-吸水管、8-吸水盒、9-吸水口、10-保护盖。
